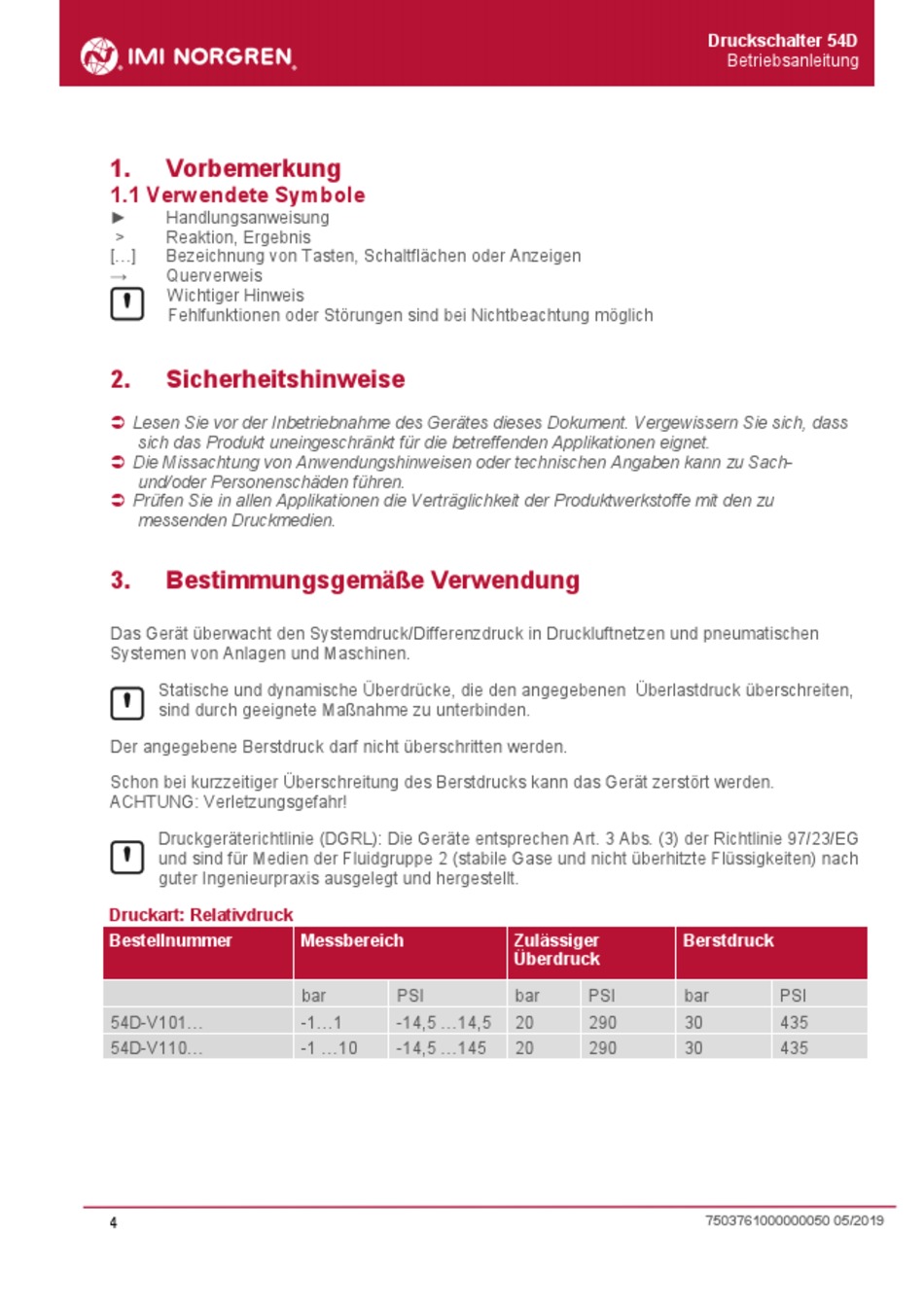

1.
Vorbemerkung
1.1 Verwendete Symbole
►
Handlungsanweisung
>
Reaktion, Ergebnis
[...]
Bezeichnung von Tasten, Schaltflächen oder Anzeigen
→
Querverweis
Wichtiger Hinweis
Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich
2.
Sicherheitshinweise
Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument. Vergewissern Sie sich, dass
sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet.
Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach-
und/oder Personenschäden führen.
Prüfen Sie in allen Applikationen die Verträglichkeit der Produktwerkstoffe mit den zu
messenden Druckmedien.
3.
Bestimmungsgemäße Verwendung
Das Gerät überwacht den Systemdruck/Differenzdruck in Druckluftnetzen und pneumatischen
Systemen von Anlagen und Maschinen.
Statische und dynamische Überdrücke, die den angegebenen Überlastdruck überschreiten,
sind durch geeignete Maßnahme zu unterbinden.
Der angegebene Berstdruck darf nicht überschritten werden.
Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das Gerät zerstört werden.
ACHTUNG: Verletzungsgefahr!
Druckgeräterichtlinie (DGRL): Die Geräte entsprechen Art. 3 Abs. (3) der Richtlinie 97/23/EG
und sind für Medien der Fluidgruppe 2 (stabile Gase und nicht überhitzte Flüssigkeiten) nach
guter Ingenieurpraxis ausgelegt und hergestellt.
Druckart: Relativdruck
Bestellnummer
54D-V101...
54D-V110...
4
Messbereich
bar
PSI
-1...1
-14,5 ...14,5
-1 ...10
-14,5 ...145
Zulässiger
Berstdruck
Überdruck
bar
PSI
bar
20
290
30
20
290
30
Druckschalter 54D
Betriebsanleitung
PSI
435
435
7503761000000050 05/2019
