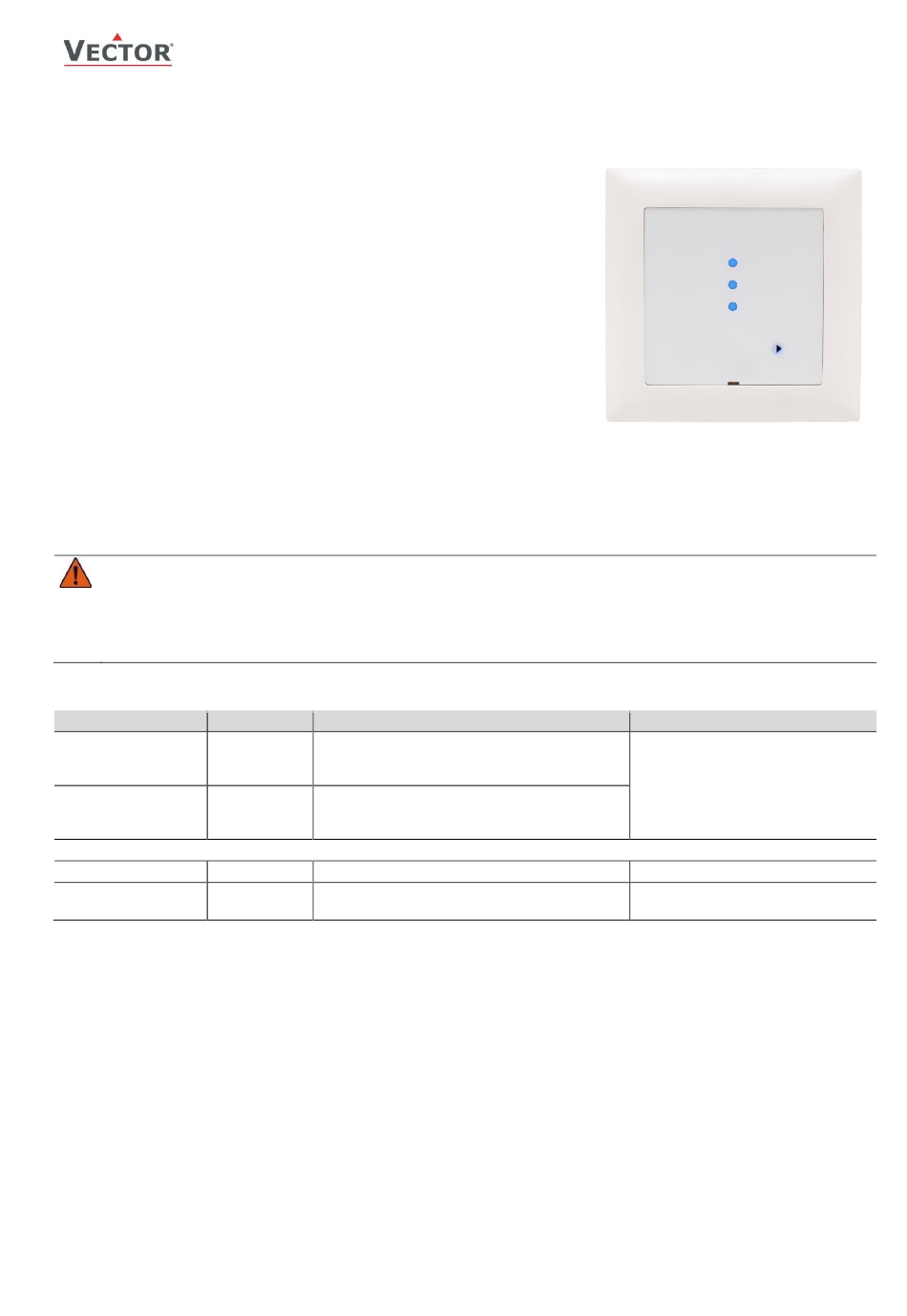

Vector MZ3-FA-V01 Bedienungsanleitung

MZ3-FA-V01
3-Stufen Schalter
Funktionen
• Elektronischer 3-Stufenschalter mit Touch-Bedienfeld
• Handbetrieb für bis zu 3 Stufen: MIN, MID, MAX
• Automatisches Zurücksetzen der Stufe MAX auf eine einstellbare Stufe
(standardmäßig kein Zurücksetzen)
• Ein 0...10 VDC Steuerausgang zum Steuern der Lüftung etc.
(Ausgangsspannung stufenabhängig einstellbar)
• Passwortgeschützte Steuerungsparameter
• Kopieren von Einstellungen mit Plug-In Zubehör (AEC-PM2).
Anwendungen
Kontrollierte Wohnungslüftung, zum Beispiel für sehr gut isolierte Wohnräume
welche vorschriftsmässig belüftet werden müssen oder zum Steuern von
Klappen, Ventilantrieben, Storen oder Fenstern, etc.
Allgemeine Beschreibung
Der MZ3-FA-V01 ist ein mikroprozessor-gesteuerter Stufenschalter mit Touch-Bedienfeld. Mittels Parameter kann das
Gerät konfiguriert werden. Das Gerät ist gemäss beiliegender Dokumentation vorkonfiguriert. Einstellungen wie
Schaltschwellen und Rückstellzeit für die höchste Stufe sind einstellbar. Zur Konfiguration dient das Programmier- und
Anzeigegerät OPA-S. Die Konfiguration kann auch über einen externen Speicherbaustein namens AEC-PM2 aktualisiert
werden.
Sicherheit
GEFAHR! Sicherheitshinweis
Dieses Gerät dient als Stellgeber oder Proportionalregler für Lüftungsanlagen. Wo ein Steuerausfall
Personenschäden und/oder Vermögensschaden einschliesslich Eigentumsbeschädigung ergeben würde, ist es die
Verantwortlichkeit des Kunden, Planers und Installateurs, zusätzliche Geräte und Vorrichtungen zu installieren,
welche einen Steuerungsausfall verhindern oder bei Übertretung von Grenzwerten warnen.
Das Gerät enthält elektronische Komponenten und darf nicht im Hausmüll entsorgt werden.
Typen und Bestellinformation
Produktname Produkt Nr.
MZ3-FA-V01-B3-T3 auf Anfrage
MZ3-FA-V01-G3-T3 auf Anfrage
Zubehör
OPA-S 40-500006
AEC-PM2 40-500130
Schnittstelle zur Lüftungssteuerung
Der Stellgeber funktioniert für alle Steuerungen welche für ein Eingangssignal von 0...10 oder 2...10 VDC ausgelegt sind.
Doc: 70-01-0838A V2.5, 20230220
Änderungen vorbehalten
Beschreibung
- Blaue-LED
- Rahmen Weiss
- Beschriftung: MIN, MID, MAX
- Grüne-LED
- Rahmen Weiss
- Beschriftung: MIN, MID, MAX
Programmier- und Anzeigegerät
Speichergerät. Zum Kopieren der
Einstellungen
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
MZ3-FA-V01
MAX
MID
MIN
Eckdaten
Kompakter Stellgeber in einem
weissen Rahmen mit einem 0-10
VDC Ausgang.
3-Stufenschalter mit Touch-
Bedienfläche.
LCD-Anzeige mit 4 Tasten
Speichert Konfiguration
Seite 1-6
