REMKO Serie WKF

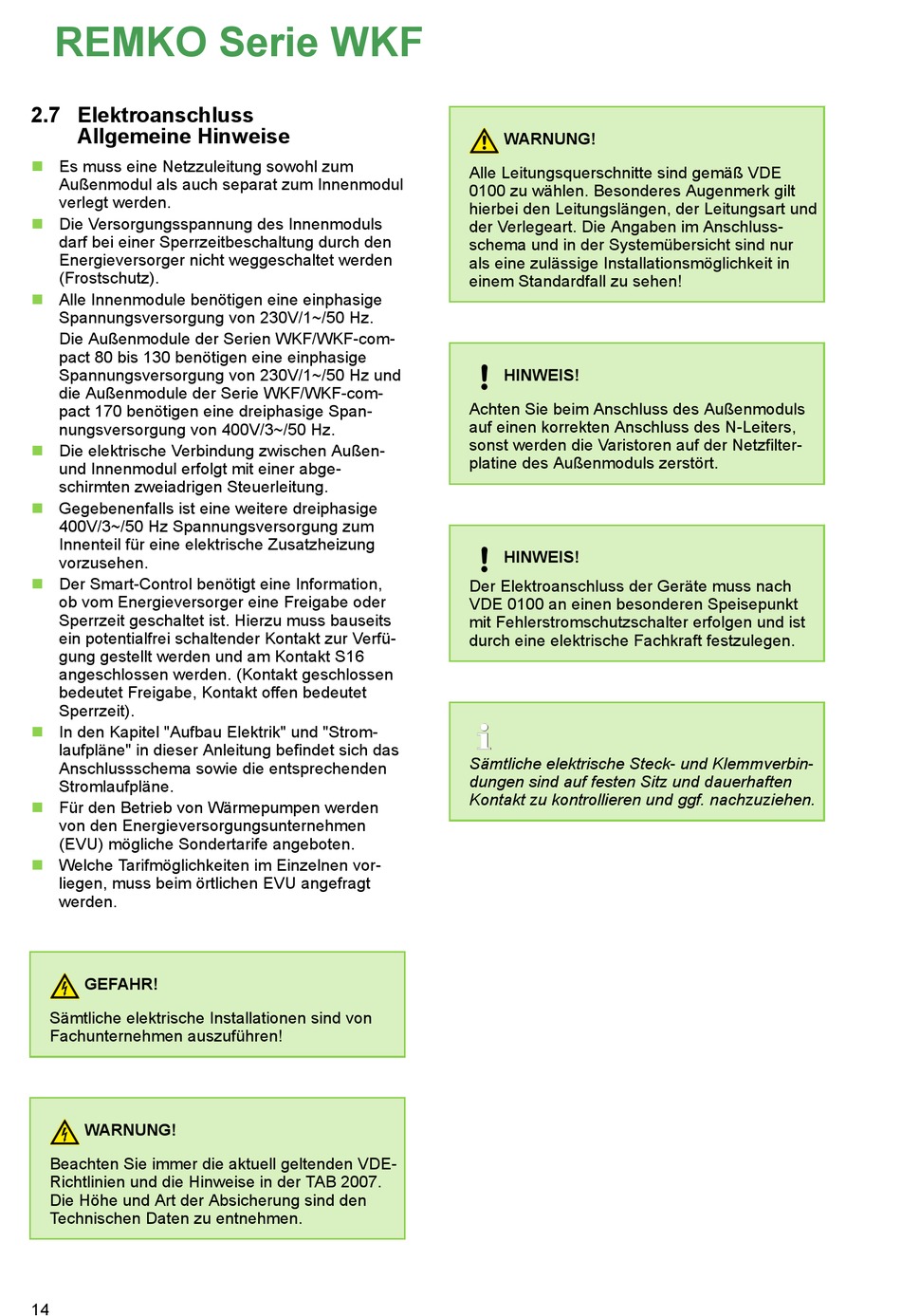

2.7 Elektroanschluss
Allgemeine Hinweise
Es muss eine Netzzuleitung sowohl zum
n
Außenmodul als auch separat zum Innenmodul
verlegt werden.
n Die Versorgungsspannung des Innenmoduls
darf bei einer Sperrzeitbeschaltung durch den
Energieversorger nicht weggeschaltet werden
(Frostschutz).
n Alle Innenmodule benötigen eine einphasige
Spannungsversorgung von 230V/1~/50 Hz.
Die Außenmodule der Serien WKF/WKF-com-
pact 80 bis 130 benötigen eine einphasige
Spannungsversorgung von 230V/1~/50 Hz und
die Außenmodule der Serie WKF/WKF-com-
pact 170 benötigen eine dreiphasige Span-
nungsversorgung von 400V/3~/50 Hz.
n Die elektrische Verbindung zwischen Außen-
und Innenmodul erfolgt mit einer abge-
schirmten zweiadrigen Steuerleitung.
n Gegebenenfalls ist eine weitere dreiphasige
400V/3~/50 Hz Spannungsversorgung zum
Innenteil für eine elektrische Zusatzheizung
vorzusehen.
n Der Smart-Control benötigt eine Information,
ob vom Energieversorger eine Freigabe oder
Sperrzeit geschaltet ist. Hierzu muss bauseits
ein potentialfrei schaltender Kontakt zur Verfü-
gung gestellt werden und am Kontakt S16
angeschlossen werden. (Kontakt geschlossen
bedeutet Freigabe, Kontakt offen bedeutet
Sperrzeit).
n In den Kapitel "Aufbau Elektrik" und "Strom-
laufpläne" in dieser Anleitung befindet sich das
Anschlussschema sowie die entsprechenden
Stromlaufpläne.
n Für den Betrieb von Wärmepumpen werden
von den Energieversorgungsunternehmen
(EVU) mögliche Sondertarife angeboten.
n Welche Tarifmöglichkeiten im Einzelnen vor-
liegen, muss beim örtlichen EVU angefragt
werden.
GEFAHR!
Sämtliche elektrische Installationen sind von
Fachunternehmen auszuführen!
WARNUNG!
Beachten Sie immer die aktuell geltenden VDE-
Richtlinien und die Hinweise in der TAB 2007.
Die Höhe und Art der Absicherung sind den
Technischen Daten zu entnehmen.
14
WARNUNG!
Alle Leitungsquerschnitte sind gemäß VDE
0100 zu wählen. Besonderes Augenmerk gilt
hierbei den Leitungslängen, der Leitungsart und
der Verlegeart. Die Angaben im Anschluss-
schema und in der Systemübersicht sind nur
als eine zulässige Installationsmöglichkeit in
einem Standardfall zu sehen!
HINWEIS!
Achten Sie beim Anschluss des Außenmoduls
auf einen korrekten Anschluss des N-Leiters,
sonst werden die Varistoren auf der Netzfilter-
platine des Außenmoduls zerstört.
HINWEIS!
Der Elektroanschluss der Geräte muss nach
VDE 0100 an einen besonderen Speisepunkt
mit Fehlerstromschutzschalter erfolgen und ist
durch eine elektrische Fachkraft festzulegen.
Sämtliche elektrische Steck- und Klemmverbin-
dungen sind auf festen Sitz und dauerhaften
Kontakt zu kontrollieren und ggf. nachzuziehen.
