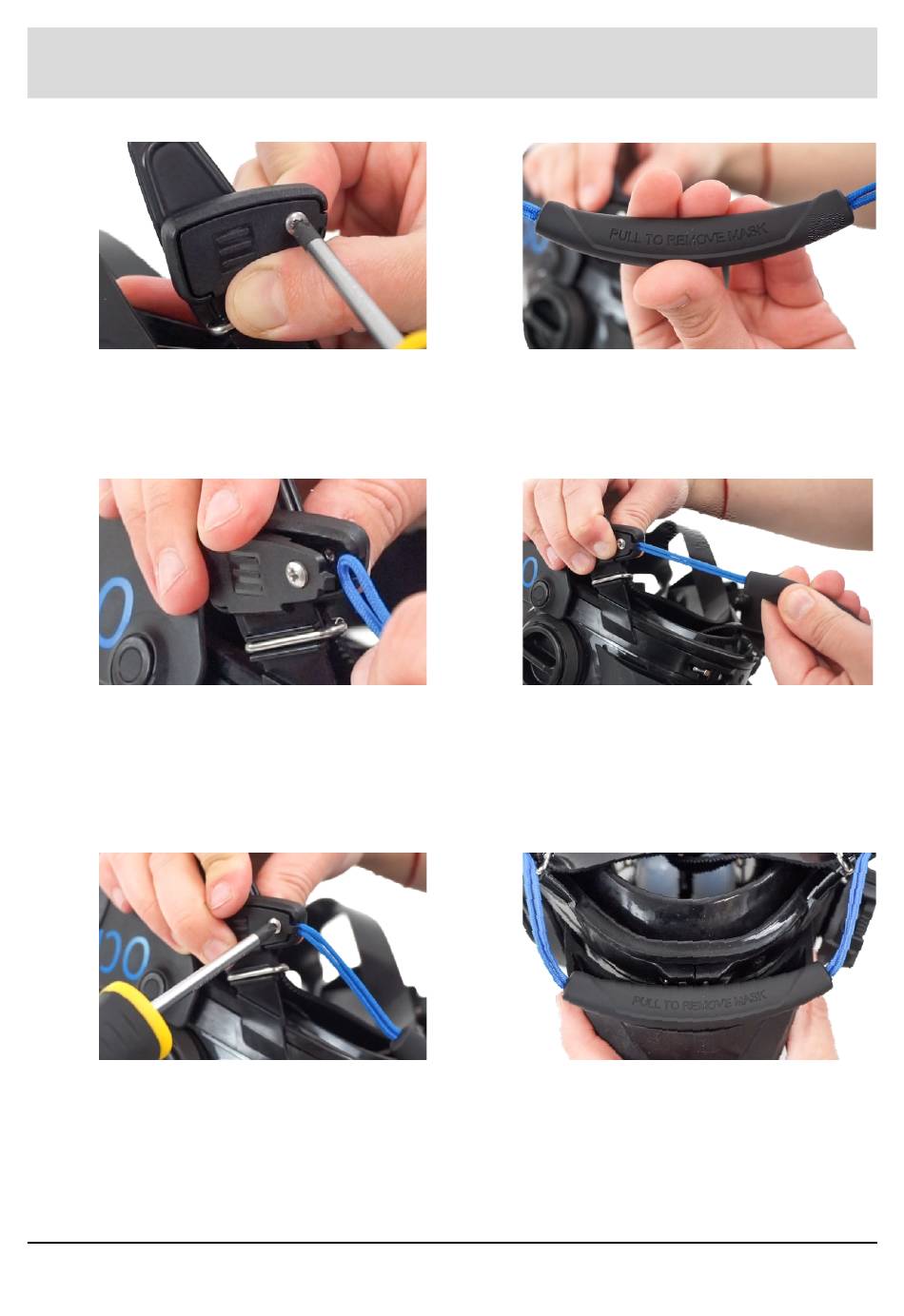

12. MONTAGE DES GRIFFS ZUM ABNEHMEN DER MASKE
1
Lösen Sie das Schnellentriegelungssystem mit einem
Kreuzschraubenzieher. Halten Sie dabei den Bolzen
auf der gegenüberliegenden Seite mit einem Finger
fest, damit er nicht herunterfällt.
2
Öffnen Sie die beiden Teile der Abdeckung unten
leicht, so dass das Gelenk oben an seinem Platz
bleibt. Führen Sie die Schlaufe ein und schließen Sie
die beiden Teile der Abdeckung so, dass die Schraube
das gegenüberliegende Bolzengewinde erreicht.
3
Ziehen Sie die Schraube fest und halten Sie dabei den
gegenüberliegenden Bolzen mit einem Finger fest.
Zwischen den beiden Teilen der Abdeckung darf kein
Raum mehr sein.
22
Der Schriftzug „Pull to remove mask" muss sich auf
der Innenseite befinden, d. h. beim Tragen der Maske
zum Hals zeigen. Das Logo muss nach außen zur
Vorderseite der Maske zeigen.
Ziehen Sie am Griff, um sicherzustellen, dass
er korrekt montiert ist. Halten Sie dabei die
Schrauben fest.
Wiederholen Sie den Vorgang auf der anderen
Seite. Stellen Sie danach sicher, dass die Länge
der Bänder an beiden Seiten gleich ist und der
Griff sicher sitzt (Maske ein paar Mal auf- und
absetzen).
NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1
