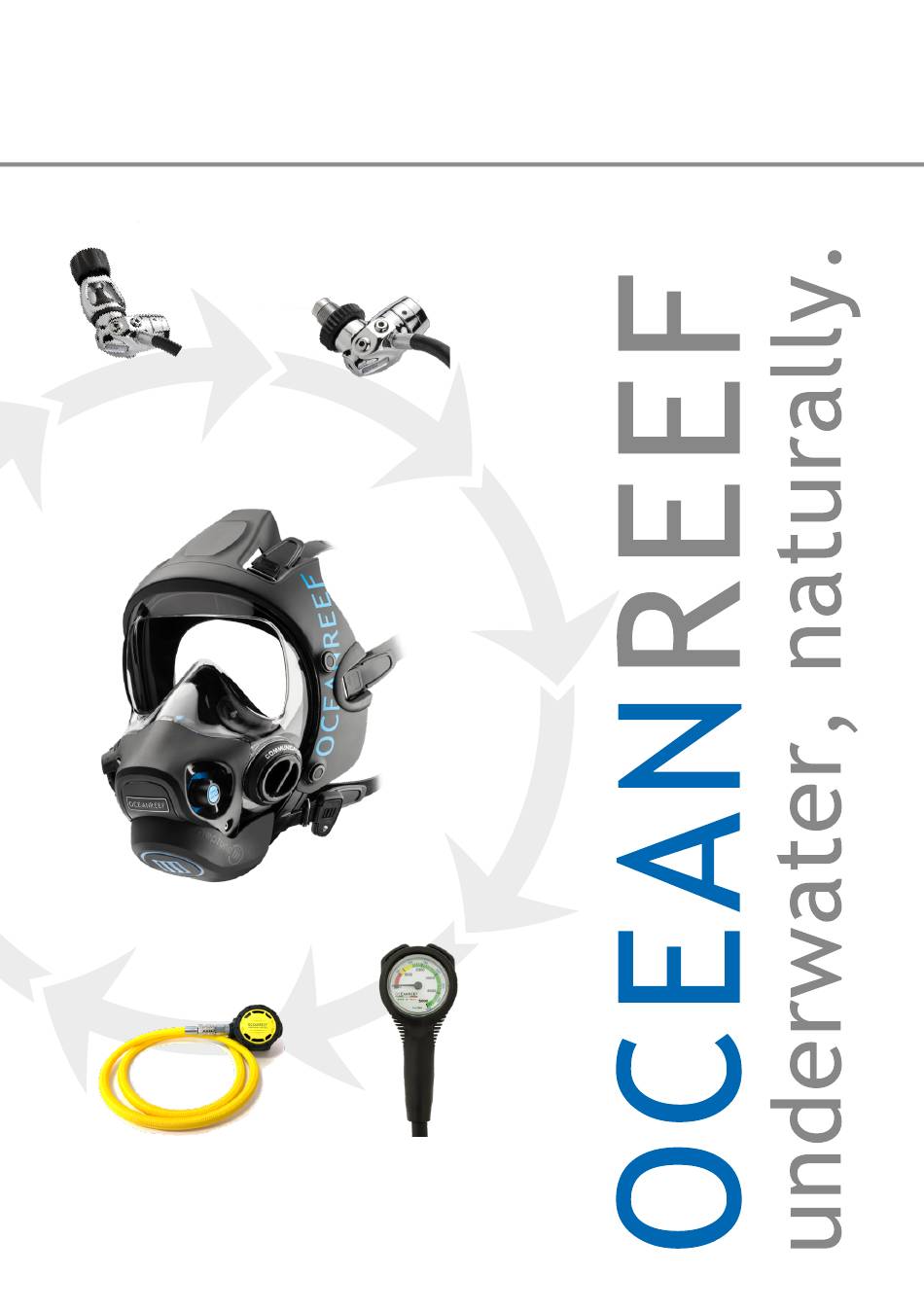

- Seite 1 NEPTUNE III-PAKET BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
11. NACH DEM TAUCHEN / MASSNAHMEN NACH EINEM TAUCHGANG 12. MONTAGE DES GRIFFS ZUM ABNEHMEN DER MASKE 13. WARTUNG, REINIGUNG, DESINFIZIERUNG UND LAGERUNG 13.1 WARTUNG, REINIGUNG, DESINFIZIERUNG 13.2 LAGERUNG 14. FEHLERBEHEBUNG - NOTMASSNAHMEN 15. ERSATZTEILE 16. GARANTIE NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1... -
Seite 3: Einführung
1. EINFÜHRUNG OCEAN REEF ist seit mehr als 70 Jahren in der Tauchbranche tätig. Wir haben zu dieser Branche viel beigetragen, von Flossen und Schnorcheln bis zu modernsten Systemen der Unterwasserkommunikation. Mit der Hilfe unerschrockener Pioniere, brillanter Erfinder, passionierter Taucher und dynamischer Unternehmer kann OCEAN REEF in der Unterwasserwelt Träume wahr werden lassen. -
Seite 4: Glossar
2. GLOSSAR ERSTE STUFE Farbe – Element Weitere Hinweise insgesamt 2 HOCHDRUCKANSCHLUSS (1 auf jeder Seite) insgesamt 4 NIEDERDRUCKANSCHLUSS (2 auf jeder Seite) FROSTSCHUTZ ABDECKUNG OKTOPUS DRUCKMESSGERÄT NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1... - Seite 5 NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1...
-
Seite 6: Zertifizierung Und Eu-Kennzeichnung
CE ist die Kennzeichnung, die die Konformität mit den Gesundheits- und Sicherheitsanforderungen der Europäischen Verordnung 2016/425 und der Norm EN 250:2014 angibt. • A > 10 °C gibt an, dass das Neptune III-Paket dem Anhang B der Norm EN 250:2014 entspricht und bei Temperaturen über 10 °C zu verwenden ist. •... -
Seite 7: Allgemeine Warnungen / Verantwortung Des Eigentümers Und Nutzers
Drucklegung verfügbar waren. OCEAN REEF behält sich das Recht vor, Produkte, Prozesse und Herstellungsverfahren jederzeit zu ändern. Es liegt in der Verantwortung des Technikers, sich von OCEAN REEF für durchzuführende Wartungen und Reparaturen die neuesten Informationen und Ersatzteile zu besorgen. - Seite 8 Alle Nutzer des Neptune III-Pakets müssen sich regelmäßig einer Schulung zu Notmaßnahmen im flachen Wasser unterziehen, um auf einen tatsächlichen Notfall vorbereitet zu sein. OCEAN REEF lehnt jede Haftung für Schäden durch Nichteinhaltung der Anweisungen dieser Bedienungsanleitung ab. Diese Anweisungen erweitern weder die Garantie noch die in den Verkaufs- und Lieferbedingungen von OCEAN REEF angegebene Haftung.
-
Seite 9: Warnungen / Vor Dem Tauchen Zu Beachten
Der Oktopus gilt üblicherweise als zusätzliche zweite Stufe für den Notfall, die vom Taucher nur bei Bedarf eingesetzt wird (Notfall-Ersatzatemgerät). Der in diesem Handbuch beschriebene OCEAN REEF-Oktopus soll an erste Stufen von OCEAN REEF angeschlossen werden und ist (gemäß EN-Verordnung) für eine maximale Tiefe von 50 m (162 Fuß) vorgesehen. -
Seite 10: Nitrox
VERWENDUNG VON NITROX-GEMISCHEN INNERHALB DER EUROPÄISCHEN UNION Innerhalb der Europäischen Gemeinschaft wird die Nutzung von Nitrox-Gemischen durch die Normen EN 13949 und EN 144-3 geregelt. OCEAN REEF hat eine spezielle Atemregler-Serie entworfen und hergestellt, die den vorgenannten Vorschriften entspricht. Die ersten und zweiten Stufen dieser Serie sind mit der Kennzeichnung „Nitrox“... -
Seite 11: Hauptmerkmale Der Nitrox-Atemregler
O-Ringe, Dichtungen und Versiegelungen in den Hochdruckventilen der ersten Stufe gewährleistet. Die Elemente werden mit einem speziellen Schmiermittel für Sauerstoff geschmiert. Nitrox-Atemregler von OCEAN REEF werden in einem separaten Bereich montiert, um den hohen Reinheitsanforderungen für die Sauerstoffkompatibilität zu genügen. -
Seite 12: Die Richtige Maskengrösse (Idm) Finden
Maske anprobiert werden, um herauszufinden, welche am besten passt. PROBIEREN SIE IHRE MASKE AN: Wenn die Maske fest auf Ihrem Gesicht sitzt und KEIN Platz mehr zwischen Ihrem Kinn und der Silikonlippe der Maske ist, haben Sie die richtige Größe. NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1... -
Seite 13: Das Neptune Iii-Paket
Die beiden Silikonkappen für den Druckausgleich bewegen sich dann nach oben und schließen die Nasenlöcher. Bei korrekter Position sollten die Silikonkappen ein Atmen durch die Nase ermöglichen und die Nasenlöcher nur verschließen, wenn der obere Teil der Maske zum Ausgleichen angedrückt wird. NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1... -
Seite 14: Erste Stufe Sl35Tx
Entfernen Sie mit einem 4-mm-Inbusschlüssel den Stecker vom Niederdruckanschluss der ersten Stufe und schrauben Sie dann das lose Ende des Schlauchs am offenen Anschluss an. Ziehen Sie die Mutter mit einem 14-mm-Schraubschlüssel handfest an NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1... -
Seite 15: Druckmessgerät
Entfernen Sie mit einem 4-mm-Inbusschlüssel den Stecker vom Niederdruckanschluss der ersten Stufe neben dem Schlauch der regulären zweiten Stufe und schrauben Sie dann das lose Ende des Oktopusschlauchs am offenen Anschluss an. Ziehen Sie die Mutter mit einem 14-mm-Schraubschlüssel handfest an. NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1... -
Seite 16: Vor Dem Tauchen
Vierteldrehung zurück! Prüfen Sie den am Druckmessgerät angezeigten Druck, um sicherzustellen, dass für den geplanten Tauchgang genug Luft zur Verfügung steht. OCEAN REEF empfiehlt, die Flaschen vor jedem Tauchgang ganz zu füllen. Drücken Sie bei Nutzung einer normalen zweiten Stufe einmal den Luftduschenknopf am Atemventil dieser Stufe. -
Seite 17: Die Neptune Iii-Maske Aufsetzen
Atmung führt und Panik oder sogar tödliche Unfälle verursachen kann. Ziehen Sie den Mittelriemen des Gurtsystems ganz herunter und passen Sie die sechs Gurte an: erst die mittleren, dann die unteren und zuletzt die oberen. NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1... - Seite 18 Einige Neoprenhauben ziehen sich in der Tiefe zusammen. In solchen Fällen müssen die Kopfgurte nachgezogen werden. Wenn Sie das nicht tun, kann sich zu viel CO ansammeln, was zu einer schnelleren Atmung führt und Panik oder sogar tödliche Unfälle verursachen kann. NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1...
-
Seite 19: Während Eines Tauchgangs
Der Tauchgang muss so geplant werden, dass für den Notfall eine angemessene Reserve zur Verfügung steht. Der empfohlene Mindestdruck, der bei Beendigung des Tauchgangs noch in der Flasche enthalten sein sollte, beträgt 50 bar (725 psi). NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1... -
Seite 20: Nach Dem Tauchen / Massnahmen Nach Einem Tauchgang
Manchen Personen ist das unangenehm, weil der Extenderrahmen dabei den Kopf berührt (je nach Kopfgröße/-form oder der Bewegung, mit der die Maske mithilfe des Griffs abgesetzt wird). In solchen Fällen schlagen wir das Tragen einer Haube vor, wenn Sie den Griff nutzen möchten. NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1... - Seite 21 Schließen Sie bei versehentlichem Drücken des Luftduschenknopfs während des Abspülens den Atemregler noch einmal an die Tauchflasche an und drücken Sie den Luftduschenknopf 10–15 Sekunden, um Wasser und Schmutz aus dem Atemregler zu spülen. NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1...
-
Seite 22: Montage Des Griffs Zum Abnehmen Der Maske
Bolzen mit einem Finger fest. der Bänder an beiden Seiten gleich ist und der Zwischen den beiden Teilen der Abdeckung darf kein Griff sicher sitzt (Maske ein paar Mal auf- und Raum mehr sein. absetzen). NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1... -
Seite 23: Wartung, Reinigung, Desinfizierung Und Lagerung
13.1 WARTUNG, REINIGUNG, DESINFIZIERUNG Das Neptune III-Paket funktioniert perfekt, wenn während der gesamten Gerätelebensdauer der in Tabelle 5 beschriebene Plan zur Wartung, Reinigung und Desinfizierung eingehalten wird. Zur Prüfung gehören allgemeine und visuelle Inspektionen darauf, dass alle Komponenten und Elemente frei von Schäden sind und keine Abnutzungserscheinungen aufweisen. -
Seite 24: Lagerung
Alle Komponenten des Neptune III-Pakets müssen in belüfteter Umgebung bei Temperaturen zwischen -10 °C (14 °F) und +50 °C (122 °F) gelagert werden, wobei direkte Sonneneinstrahlung, Luftverschmutzung, sonstiger Schmutz usw. zu vermeiden sind. Für Lagerung und Transport wird die Nutzung der originalen Transporttasche empfohlen. NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1... -
Seite 25: Fehlerbehebung - Notmassnahmen
Die Gurte sind nicht richtig angepasst. Ziehen Sie die unteren Gurte fest. Der an der ersten Stufe anliegende mittlere Druck ist höher als 9,5–9,8 bar (138–142 psi). * OCEAN REEF empfiehlt, den Atemregler mindestens einmal im Jahr oder nach 100 Tauchgängen warten zu lassen. Dies muss von einem autorisierten OCEAN REEF- Servicezentrum unter Verwendung von Originalersatzteilen durchgeführt werden. -
Seite 26: Ersatzteile
Kugelanschlag für Extenderrahmen Left bridge for extender frame OR002557 Maske Linke Brücke für Extenderrahmen Right bridge for extender frame OR002558 Maske Rechte Brücke für Extenderrahmen Left neutral for extender frame OR002559 Maske Linkes Neutralteil für Extenderrahmen NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1... - Seite 27 Ersatzteile des Neptune III-Pakets müssen von einem autorisierten Servicezentrum ausgetauscht oder gewartet werden. Weitere Informationen finden Sie auf unserer Website unter diving.oceanreefgroup.com/shop-dealers/. Scannen Sie den QR-Code und sehen Sie sich das Video zu den für Endverbraucher verfügbaren Teilen an. NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1...
-
Seite 28: Garantie
16. GARANTIE Für das OCEAN REEF Neptune III-Paket wird für einen Zeitraum von 24 Monaten ab dem Kauf des Geräts garantiert, dass es frei von Material- oder Herstellungsfehlern ist. Ausgenommen hiervon ist die Neptune III IDM, für die eine beschränkte Garantie auf Lebenszeit gilt (siehe hierzu die Sonderkarte für Produkte der Serie für Berufstaucher). - Seite 29 NOTIZEN: NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1...
- Seite 30 NOTIZEN: NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1...
- Seite 31 NOTIZEN: NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1...
- Seite 32 2510 Island View Way Via Arvigo 2, 16010 Genua (Italien) Vista, CA 92081 Telefon: +39 (0)10 70 820 11 Telefon: +1 760 744 9430 E-Mail: infoitaly@oceanreefgroup.com Fax: +1 760 744 9525 E-Mail: operator@oceanreefgroup.com diving.oceanreefgroup.com oceanreefgroup.com NEPTUNE III-Paket – Bedienungsanleitung, Ver. 1.1...
