Hardware-Komponenten und Installation

Zu der hier beschriebenen Anlage gehört, das Regelmodul der Natürlichen Lüftung (NL), das NVE. Sonstige
Module der Anlage wie die Heizungsregelung, die mechanische Lüftungssteuerung oder die
Sonnenschutzsteuerung werden zwar beschrieben, aber deren Hardware-Komponenten werden nicht weiter
erläutert.

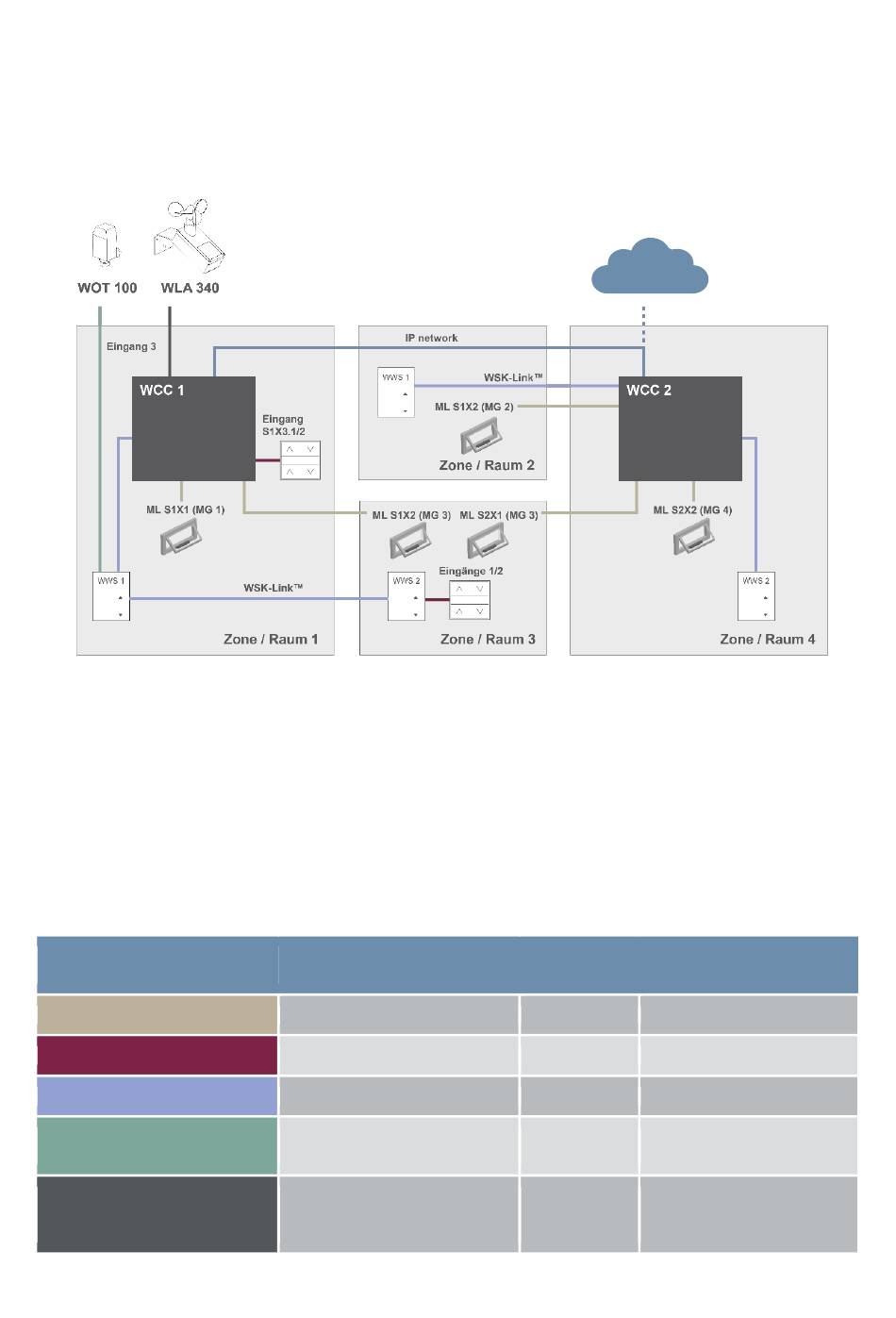

Abbildung 1
Die oben dargestellte Abbildung zeigt die Komponenten und die Anschlussleitungen, die erforderlich sind,
um die NVE-Anlage in einem Gebäude mit 4 Bereichen und 5 Fenstern zu installieren.
Die Produktliste dieser Anlage enthält:
MotorController:
Kettenantrieb:
Innenraumsensor:
Komforttastatur:
Wetterstation:
Leitungsliste:
Funktion
Antriebsleitung
Lüftungstaster Leitung
WSK-Link™ Leitung
Außentemperaturfühler
Leitung
Leitung der Wetterstation
WLA 340
WEW 03M
1 x WCC 310 P 0202 und 1 x WCC 320 P 1012
5 x WMX 804-1
4 x WWS 100
2 x WSK 120
1 x WOT 100 und 1 x WLA 340
Empfohlene Leitungstypen
2
3 x 1,50mm bis 4mm
2
2 x 2 x 0,5mm
2
2 x 2 x 0,5mm
2
2 x 0,75mm UV-beständig
2
6 x 0,5mm UV- beständig
2
8 x 0,5mm UV- beständig
WMaCloud
Maximale
Leitungslänge
2
50 m
200 m
200 m
100 m
80 m
4
Maximale Anzahl der
angeschlossenen Geräte
4 Fensterantriebe
n/a
15 Sensoren
1
1
