Wws 100 - Windowmaster Nv Embedded Inbetriebnahme

WWS 100

Konfigurieren Sie alle WWS 100-Sensoren und prüfen Sie, ob alle funktionieren.

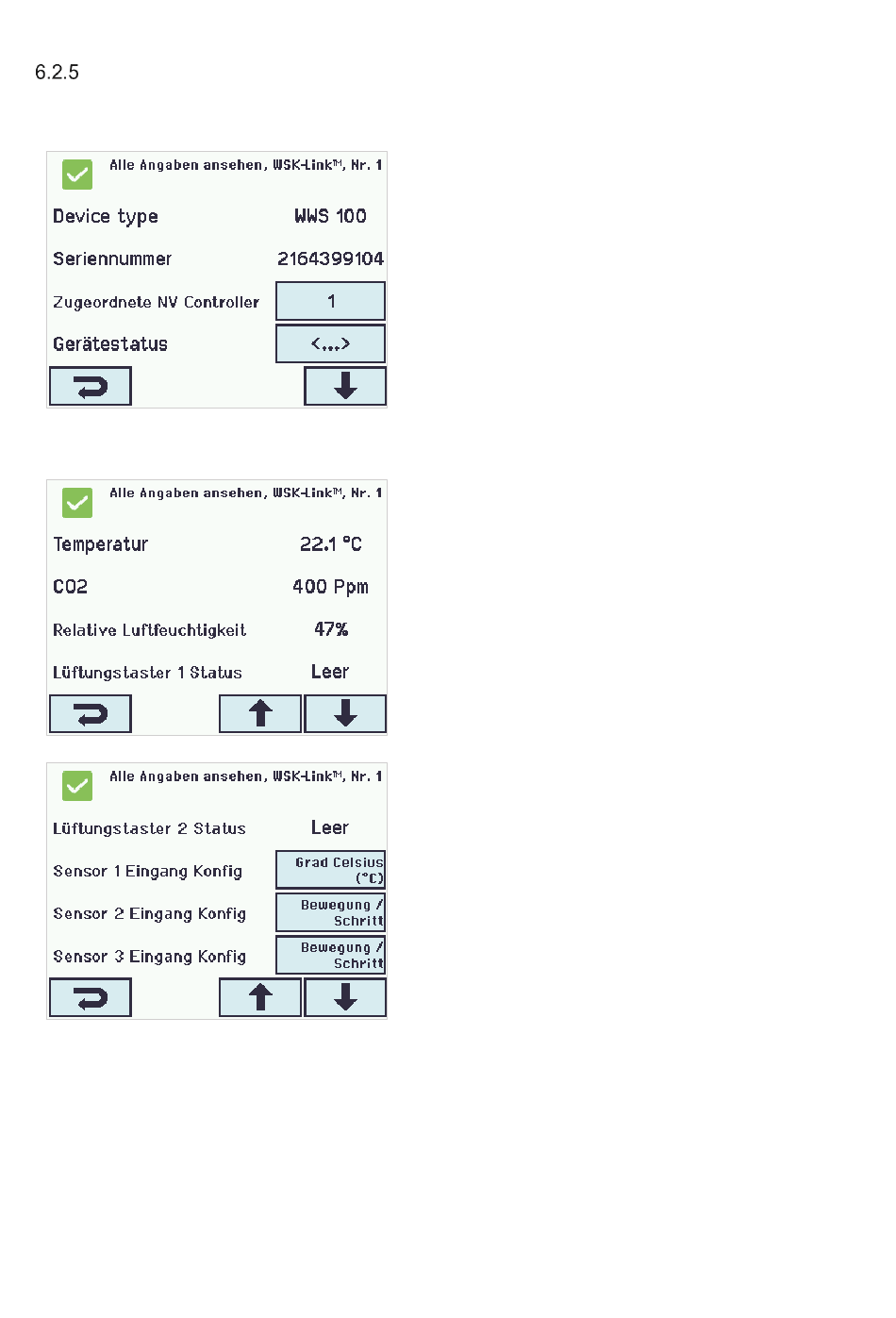

Klicken Sie auf das „WSK-Link™-Menü"
1 Wählen Sie den entsprechenden Raumsensor
oder die Sensoren aus, falls mehr als einer mit
dem entsprechenden NV-Controller verbunden
sind. Sie können einen Sensor erkennen, indem
Sie die LED aufblinken lassen, oder indem Sie die
Touch-Tasten der manuellen Steuerung am
Sensor aktivieren. Der Sensor wird in der Anzeige
der Steuerung angezeigt.
Im Beispiel ist Sensor 1 (WWS1 angeschlossen
an WCC1) mit NV-Controller 1 verbunden. Sensor
2 (WWS2 angeschlossen an WCC1) ist mit NV-
Controller 3 verbunden.
2 Überprüfen Sie die Sensorwerte.
3 Konfigurieren Sie die externen Sensoren, falls
diese genutzt werden.
Im Beispiel ist der „Externe Sensor 1" des
Sensors 1 mit „Grad Celsius" konfiguriert und die
„Außentemperatur" an Sensor 1 beträgt „1".
Diese Konfiguration bedeutet, dass der Wert des
„Externen Sensor 1" eine Grad Celsius-Angabe
ist, die vom Außentemperaturfühler kommt.
Die Außentemperatur wird von sämtlichen 10 NV-
Controllern dieser Steuerung verwendet. Im
Beispielprojekt sind nur NV-Controller 1 und 3
aktiv.
11
