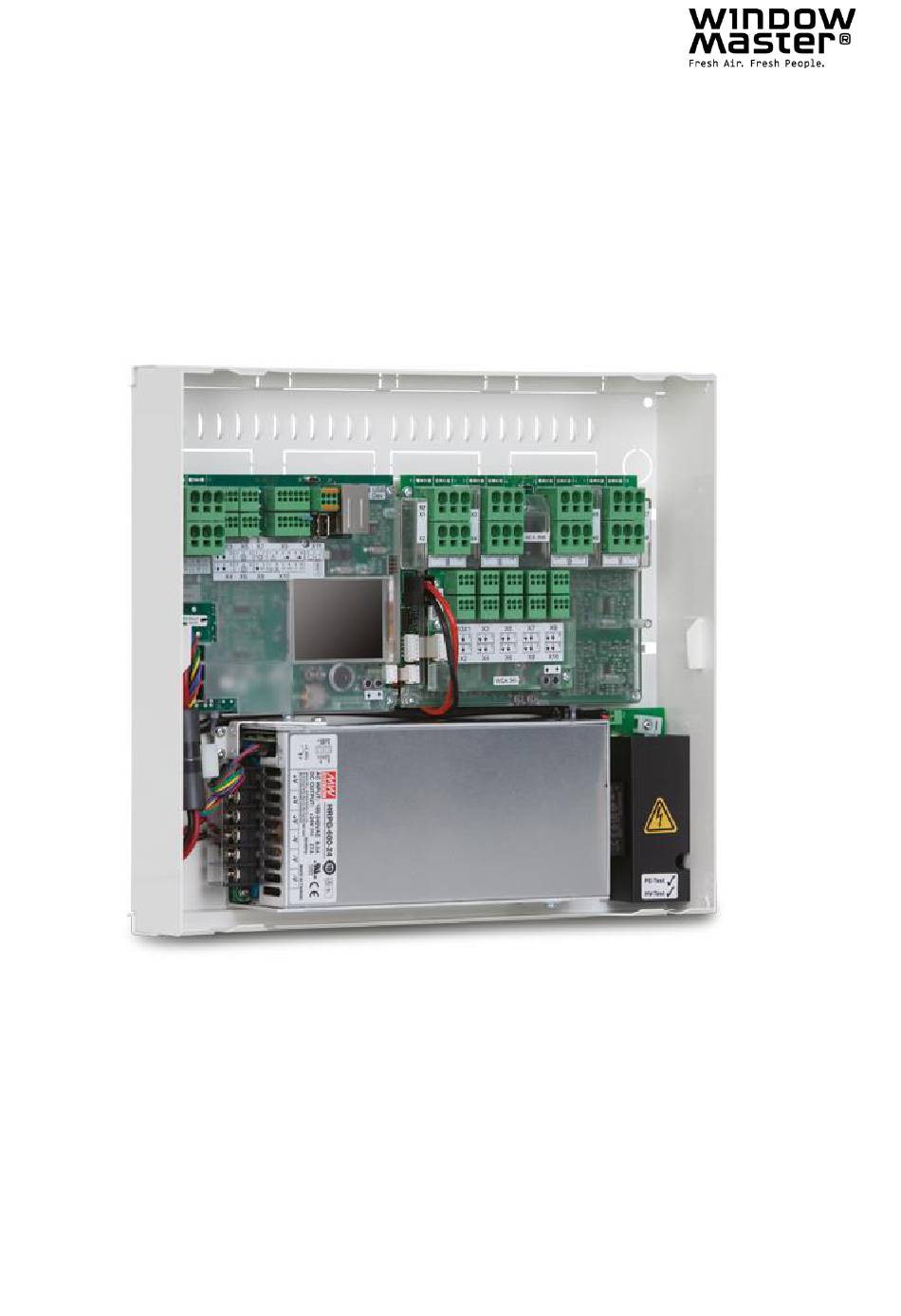

NV Embedded
Inbetriebnahme und Konfiguration
DK
+45 4567 0300
DE
+49 40 87 409 -560 Vertrieb / - 484 Technik
UK
+44 1536 614 070
CH
+41 62 289 22 22
NO
+47 33 99 71 00
US
+1 650 360 5414
Andere Märkte
+45 4567 0300
NVE setup and configuration_2010_DE
WindowMaster International A/S, Skelstedet 13, DK-2950 Vedbæk
®
info.dk@windowmaster.com
info.de@windowmaster.com
info.uk@windowmaster.com
info.ch@windowmaster.com
info.no@windowmaster.com
info.us@windowmaster.com
info.dk@windowmaster.com
©WindowMaster 2019, 2020
® WindowMaster is a registered trademark used under the license by WindowMaster International A/S
www.windowmaster.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WindowMaster NV Embedded

  • Seite 1 +1 650 360 5414 info.us@windowmaster.com Andere Märkte +45 4567 0300 info.dk@windowmaster.com NVE setup and configuration_2010_DE ©WindowMaster 2019, 2020 ® WindowMaster is a registered trademark used under the license by WindowMaster International A/S WindowMaster International A/S, Skelstedet 13, DK-2950 Vedbæk...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Anwendung ............................... 3 Haftungsausschluss und Datenschutzrichtlinie ..................3 Allgemeines ............................... 3 Hardware-Komponenten und Installation ....................4 Aufbau der Software ..........................5 Lizenzschlüssel ..........................5 WxC 3x0 P-Struktur ........................... 5 Zuweisung der NV-Controller zu den Gebäudebereichen ..............7 Inbetriebnahme und Konfiguration ......................8 Konfigurationstools ..........................
  • Seite 3: Anwendung

    Herunterladen der App hingewiesen wird. Ihre Kontaktdaten werden nicht in unserem CRM-System gespeichert, sondern nur in einer gesicherten WindowMaster-Cloud und auch nur in Verbindung mit dem Gebäude, zu dem Sie Zugang haben. Allgemeines NV Embedded ®...
  • Seite 4: Hardware-Komponenten Und Installation

    Hardware-Komponenten und Installation Zu der hier beschriebenen Anlage gehört, das Regelmodul der Natürlichen Lüftung (NL), das NVE. Sonstige Module der Anlage wie die Heizungsregelung, die mechanische Lüftungssteuerung oder die Sonnenschutzsteuerung werden zwar beschrieben, aber deren Hardware-Komponenten werden nicht weiter erläutert. WMaCloud Abbildung 1 Die oben dargestellte Abbildung zeigt die Komponenten und die Anschlussleitungen, die erforderlich sind,...
  • Seite 5: Aufbau Der Software

    Die Software, mit der die Regelung der NVE-Anlage eingerichtet wird, ist in den WxC 3x0 P-Steuerungen ® eingebettet, daher auch die Bezeichnung NV Embedded . Um die NVE-Software in der Steuerung zu aktivieren, muss der NVE-Dongle-Lizenzschlüssel in die USB-Buchse der Steuerung eingesteckt werden.
  • Seite 6 • Pulszeiten Definiert Zeitpläne für die Pulsventilation zusätzlich oder stattdessen für die bedarfsgesteuerte Pulsventilation. Die Pulsventilation wird verwendet, wenn sich das System im Winterbetrieb (Heizbetrieb) befindet. • Gebäude-Zeitplan Definiert einen Zeitplan für die Aktivierung verschiedener Gebäudesteuerungsszenarien. 3 grundlegende Steuerungsszenarien können für ein Gebäude definiert werden: "Belegt", "Belegt sicher" und "Unbelegt".
  • Seite 7: Zuweisung Der Nv-Controller Zu Den Gebäudebereichen

    • Fensterantriebe, die an den Fenstern befestigt sind, müssen physisch mit dem MotorController verbunden sein. • Die Motorlinien werden den einzelnen Motorgruppen zugewiesen • Motorgruppen werden den einzelnen NV-Controllern zugewiesen. • Die WWS 100-Sensoren sind mittels WSK-Link™-Leitungen physisch an den MotorController angeschlossen.
  • Seite 8: Inbetriebnahme Und Konfiguration

    Im Beispielprojekt weisen wir WCC1.NV Controller1 (WCC1.NV1) der Zone 1 zu, da Sensor WCC1.WWS1 und Fenster WCC1.S1X1 physisch an die WCC1 angeschlossen sind. Wir weisen WCC1.NV Controller3 (WCC1.NV3) der Zone 3 zu, da Sensor WCC1.WWS2 und Fenstermotoren WCC1.S1X2 physisch an die WCC1 angeschlossen sind. Beachten Sie bitte, dass Zone 3 über einen weiteren Fenstermotor verfügt, der an die WCC2 angeschlossen ist.
  • Seite 9: Die Konfiguration Über Wmaflexismokeremote-Tool

    Die Konfiguration über WMaFlexiSmokeRemote-Tool. Dieses Tool finden Sie auf der Webseite von WindowMaster. Es setzt voraus, dass die Grundeinstellungen im MotorController eingestellt sind. Fernzugang über das Netzwerk. Erfordert Vorkenntnisse über IP-Adressen. Stets nur Zugang zu einer Steuerung zur Zeit möglich. Eingeschränkte Anlagenübersicht.
  • Seite 10: Inbetriebnahme Der Motorlinie

    Inbetriebnahme der Motorlinie Inbetriebnahme und Test jeder Motorlinie der einzelnen Steuerungen. Weisen Sie die Motorlinien den Motorgruppen zu. Siehe Abbildung 1, wobei: • WCC1.S1X1 ist Motorgruppe 1 zugewiesen. • WCC1.S1X2 ist Motorgruppe 3 zugewiesen. • WCC2.S1X2 ist Motorgruppe 2 zugewiesen. •...
  • Seite 11: Wws 100

    WWS 100 Konfigurieren Sie alle WWS 100-Sensoren und prüfen Sie, ob alle funktionieren. Klicken Sie auf das „WSK-Link™-Menü“ Wählen Sie den entsprechenden Raumsensor oder die Sensoren aus, falls mehr als einer mit dem entsprechenden NV-Controller verbunden sind. Sie können einen Sensor erkennen, indem Sie die LED aufblinken lassen, oder indem Sie die Touch-Tasten der manuellen Steuerung am Sensor aktivieren.
  • Seite 12: Wetterstation

    Wetterstation Konfigurieren und überprüfen Sie die Wind- und Regenmelder der Wetterstation an der Steuerung, an der die Sensoren angeschlossen sind. • Stellen Sie den Sensoren Typ im Beispielprojekt auf „WLA 340“. • ‘WSK-Link™ Master vorhanden’ ist nicht verbunden. WSK-Link™ wird nicht für die Weitergabe von Wetterdaten verwendet.
  • Seite 13: Ip-Netzwerk

    Für jede Steuerung: • Die IP-Adressen müssen koordiniert und nach Möglichkeit von der IT-Abteilung des Gebäudes zugewiesen werden. WindowMaster empfiehlt die Vergabe fester IP- Adresse, welche im DHCP-Server des Gebäudes reserviert sind. xxx.xxx.xxx.xxx • Überprüfen Sie, ob der „Link“-Status auf „Ja“...
  • Seite 14: Das „System" Menü

    Das „System“ Menü Einstellen der Parameter im Menü „System“ • Sprache • Zeitzone • Datum und Zeit • Temperatureinheit – (Celsius) • Name – (WCC1) Stellen Sie folgendes sicher: • Enable parameter set from network = True (standard) • Enable remote control = True AOnet Aktivieren Sie AOnet und stellen Sie die AOnet-ID ein AOnet (Addressable Objects Network) ist der NVE-Kommunikationsweg für die Datenweiterleitung zu allen...
  • Seite 15: Bezeichnung Der Motorlinien

    • AOnet aktivieren • Um einen Master festzulegen, geben Sie die eigene IP-Adresse der Steuerung in das Feld „Master IP address“ ein. Die Steuerung erhält automatisch die AOnet-ID 1. • Geben Sie in allen weiteren Steuerungen die einmaligen AOnet- IDs und die IP-Adresse des Masters ein.
  • Seite 16: Konfiguration Der Motorgruppen

    3. Geben Sie gegebenenfalls CP- Werte ein. Die CP-Werte werden in Verbindung mit Windrichtungen verwendet, um den Luftaustausch durch die Fenster zu regeln. Wenden Sie sich an WindowMaster, um sich die CP-Werte für ein bestimmtes Projekt berechnen zu lassen. 4. Verbinden Sie die Master-Gruppen mit Slave-Gruppen an unterschiedlichen Steuerungen.
  • Seite 17: Übertragung Der Wetter- Und Sicherheitsdaten Über Aonet

    Übertragung der Wetter- und Sicherheitsdaten über AOnet Wetter- und Sicherheitsdaten müssen von der Steuerung aus an alle anderen Steuerungen der Anlage verteilt werden, an die die Sensoren physisch angeschlossen sind. Hinweis: Die Einrichtung des Datenversands geschieht immer im Menü der Datenquelle. Der Versand der Außentemperatur erfolgt im Menü...
  • Seite 18 Regensignal (Sicherheit) – AOnet-Unternetz Master: Geben Sie alle AOnet-Unternetz- Mitglied-IDs in das Feld „Send local safety to AO“ der Master-Steuerung ein. Der Master empfängt das Signal lokal von dem Eingang S1X10.5. Siehe auch Abschnitt 6.2.6. AOnet-Unternetz-Mitglied: Geben Sie unter Local Input > All menu alle lokalen Motorgruppen ein, die auf das Sicherheitssignal „Control motor groups“...
  • Seite 19 Außentemperatur – AOnet-Unternetz Master-Steuerung mit Außentemperatursensor, der an einen WWS 100 angeschlossen ist. Im Menü des WSK-Link™ unter dem Menüpunkt, der den WWS 100 darstellt, und der über einen angeschlossenen Außentemperatursensor verfügt. Geben Sie unter „Outdoor temperature used in zones“ die lokale Anzahl der NV-Controller ein, um die Temperatur zu erhalten.
  • Seite 20: Konfigurieren Sie Die Nv-Regelung

    Konfigurieren Sie die NV-Regelung Die NV-Controller sind die Softwareobjekte, welche das Klima in den Gebäudebereichen regeln. NV- Controller verfügen über eine Vielzahl an Parametern, mit denen das Klima in den Zonen auf die spezifischen Bedürfnisse der dort befindlichen Personen angepasst werden kann. In vielen Fällen kann der Standardwert der NV-Controller-Parameter verwendet werden, und es müssen in der Regel nur wenige Parameter geändert werden.
  • Seite 21: Cloud Aktivieren

    Cloud aktivieren Wenn die Steuerungen über Internetzugang verfügen, können Sie diese in die WMaCloud integrieren und die Projektadministration über die Cloud und eine Mobil-App bedienen. • Featured is licensed – bedeutet, dass der USB-Lizenzschlüssel eingesteckt, und der Lizenzschlüssel vorhanden ist, um sich mit der WMaCloud zu verbinden.
  • Seite 22: Begriffsdefinitionen

    MotorController verwendet wird, wenn diese an die WMaCloud angeschlossen wird. WMaCloud Eine Cloud-Lösung von WindowMaster, mit der das System aus der Cloud mit Hilfe einer Mobil-App bedient werden kann. Zone Ein Bereich in einem Gebäude, den ein NV-Controller regelt. Eine Zone entspricht in den meisten Fällen einen Raum - ein Büro, ein...
  • Seite 23: Tabelle Gebäudeansicht

    Anhang B Die Datei „Project xxxx, NVE - Technical System Description xxxxxx.xlsm’, die unter www.windowmaster.de unter „NV Embedded“ erhältlich ist, ist ein Tool, mit dessen Hilfe der Projektmanager relevante Informationen über die Installation und Inbetriebnahme eines NV Embedded- Systems vorbereiten und dokumentieren kann. Die meisten der relevanten Daten können und sollten nicht vor Ort eingegeben werden, wenn Sie die genaue Planung der Anlage durchführen.
  • Seite 24: Individuelle Tabelle Für Motorcontroller / Compactsmoke™ Zentrale

    Individuelle Tabelle für MotorController / CompactSmoke™ Zentrale – Die Tabelle enthält Konfigurationsdaten über Motorlinien, Motorgruppen, Sensoren und NV-Controller.
