Konfiguration Der Motorgruppen - Windowmaster Nv Embedded Inbetriebnahme

Konfiguration der Motorgruppen

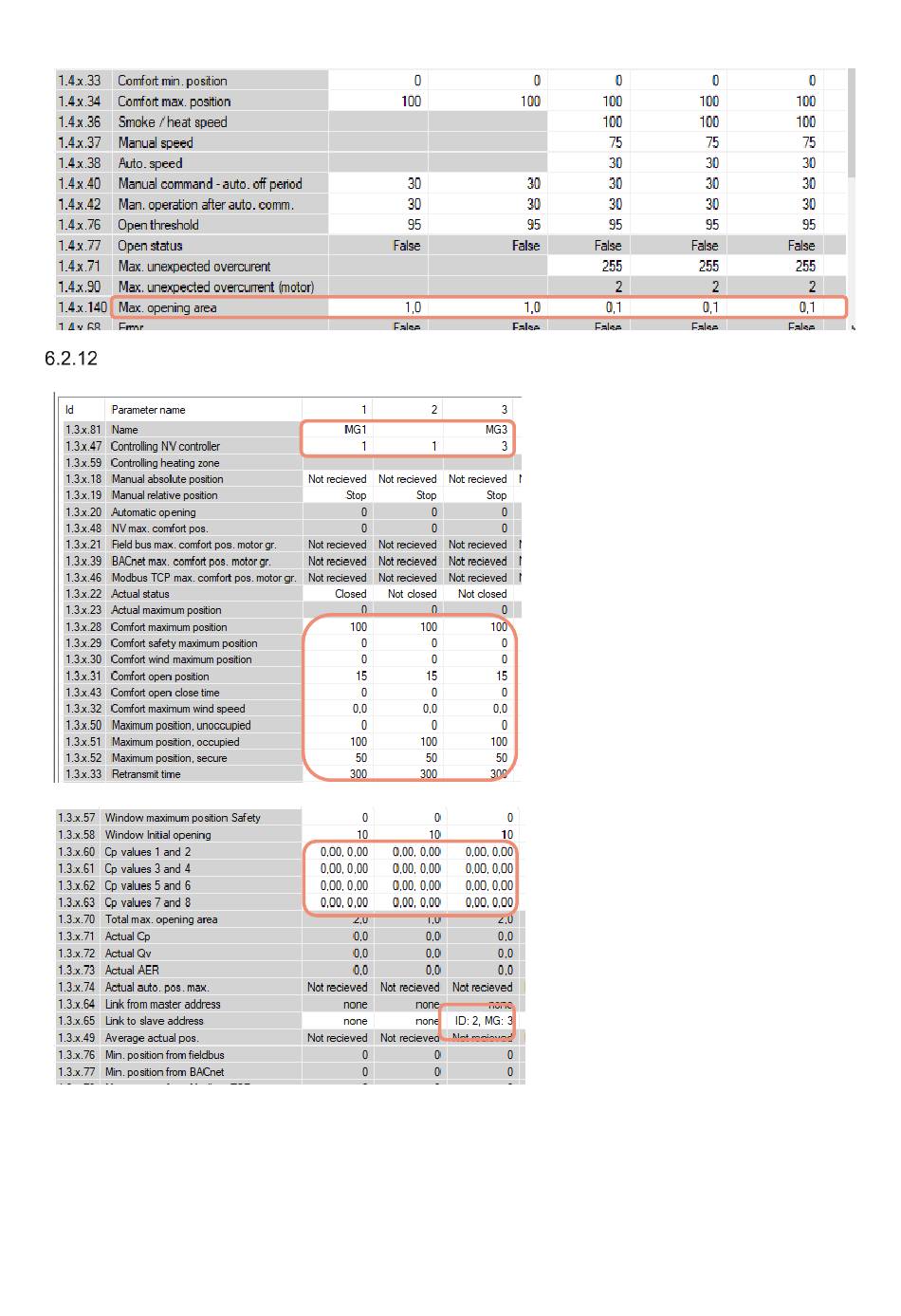

Im Beispielprojekt ist WCC1 (AOnet ID 1) MG3 die Master-Motorgruppe von WCC2 (AOnet ID 2) MG3, da
WCC1.NV Controller 3 Bereich 3 steuert und daher WCC2.MG3 steuert. Siehe Abbildung 1.
1. Benennen Sie die relevanten
Motorgruppen und weisen Sie diese
den NV-Controller und/oder
Heizung-Controller zu.
2. Stellen Sie gegebenenfalls die
Sicherheitsparameter und sonstigen
relevanten Parameterwerte ein.
3. Geben Sie gegebenenfalls CP-
Werte ein. Die CP-Werte werden in
Verbindung mit Windrichtungen
verwendet, um den Luftaustausch
durch die Fenster zu regeln.
Wenden Sie sich an WindowMaster,
um sich die CP-Werte für ein
bestimmtes Projekt berechnen zu
lassen.
4. Verbinden Sie die Master-Gruppen
mit Slave-Gruppen an
unterschiedlichen Steuerungen.
Wenn die Verbindung erstellt wurde,
folgt die Slave-Motorgruppe jeder
Bewegung der Master-Motorgruppe.
16
