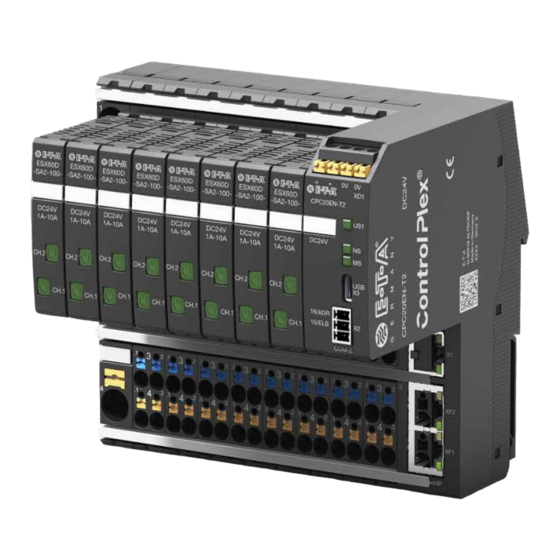

E-T-A ControlPlex CPC20EN Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für ControlPlex CPC20EN:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung ControlPlex
®
Controller CPC20EN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für E-T-A ControlPlex CPC20EN

Inhaltszusammenfassung für E-T-A ControlPlex CPC20EN

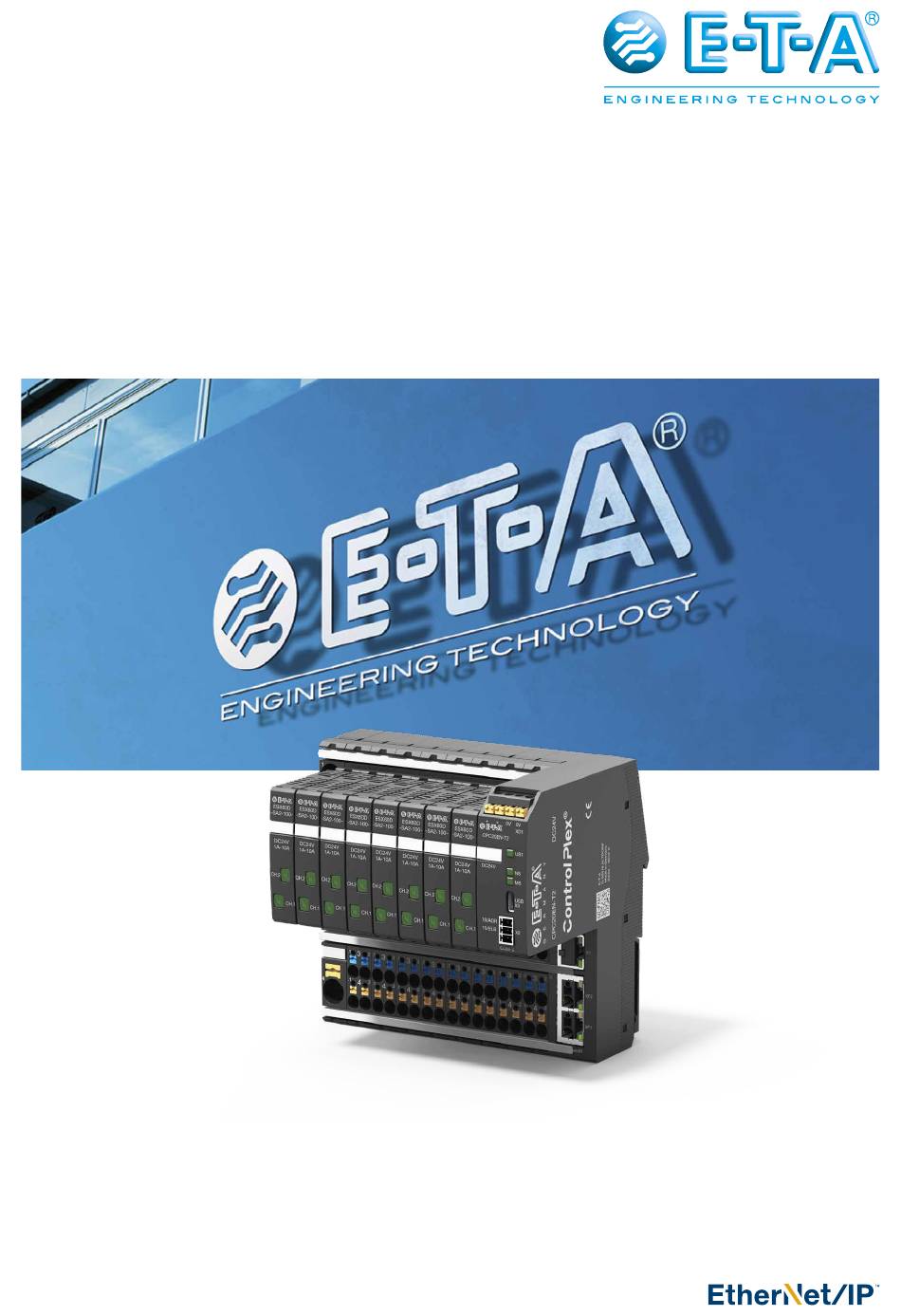

  • Seite 1 Bedienungsanleitung ControlPlex ® Controller CPC20EN...

  • Seite 2: Inhaltsverzeichnis

    1 Inhaltsverzeichnis 1 Inhaltsverzeichnis 2 Allgemeine Hinweise Sicherheitshinweise Qualifiziertes Personal Verwendung Auslieferzustand 3 Allgemeine Beschreibung Aufbau des Gesamtsystems Abmessungen des CPC20 Abmessungen des Versorgungsmoduls 18plus-EM03 Abmessungen des Verbindungsmoduls 18plus-AM03 Abmessungen des Transfermoduls 18plus-TM03 Abmessungen des Verbindungsmoduls 18plus-AM03 mit ESX60D Statusanzeige und Anschlüsse 3.7.1 Anschlüsse für die Spannungsversorgung ®...
  • Seite 3 7 Kommunikation über EtherNet/IP™ ControlPlex ® Geräteausführung EDS Datei Identity-Objekt (ID-Klasse ID: 0x01) TCP/IP-Interface-Objekt (ID-Klasse ID: 0xF5) 8 Zyklische I/O-Daten Eingang I/O-Daten: Controller CPC20 Eingang I/O-Daten: Gesamtstrom Eingang I/O-Daten: Sicherungsautomaten Datenausgabe Sicherungsautomaten 9 Azyklische Daten Controller CPC20 9.1.1 »Geräteinformation« CPC20 Controller 9.1.2 »Konfiguration«...

  • Seite 4: Allgemeine Hinweise

    2 Allgemeine Hinweise 2.1 Sicherheitshinweise 2.2 Qualifiziertes Personal Diese Bedienanleitung weist auf mögli- Diese Bedienanleitung darf ausschließlich che Gefahren für Ihre persönliche Sich- von qualifiziertem Personal verwendet erheit hin und gibt Hinweise darauf, was werden. Dies sind Personen, die aufgrund beachtet werden muss, um Sachschäden ihrer Ausbildung und Erfahrung befähigt zu vermeiden.

  • Seite 5: Allgemeine Beschreibung

    Strom- verteilungssystem bietet die gewohnte 18plus-Modul entworfen. Es besteht aus einem Versorgungsmodul mit max. 80 A. E-T-A Qualität und Verlässlichkeit in Bezug Bis zu 16 Verbindungsmodule können auf Überstromschutz in Kombination mit angeschlossen werden, von denen jedes innovativen Funktionen im Bereich der mit einem zweikanaligen Sicherungs- Automatisierungstechnik.

  • Seite 6: Aufbau Des Gesamtsystems

    3.1 Aufbau des Gesamtsystems Der Bus-Controller CPC20 ist das Herz- direkten Zugriff auf den internen Web- werden schnell erkannt und können ® stück des ControlPlex - Systems. Er server des Bus-Controllers. Das Service- ohne Verzögerung behoben werden. Das ® ermöglicht eine durchgehende Kommu- personal kann somit direkt vor Ort auf das ControlPlex -System reduziert effektiv...

  • Seite 7: Abmessungen Des Cpc20

    3.2 Abmessungen des 3.4 Abmessungen des CPC20 Verbindungsmoduls 18plus-AM03 58,3 105 ± 1 34,7 13,1 42,5 Tragschiene EN 60715-35x7,5 Abbildung 2: Abmessungen des CPC20 Abbildung 4: Abmessungen des Verbindungsmoduls 18plus-AM03 3.3 Abmessungen des 3.5 Abmessungen des Versorgungsmoduls 18plus-EM03 Transfermoduls 18plus-TM03 13,5 13,5 42,5...

  • Seite 8: Abmessungen Des Verbindungsmoduls 18Plus-Am03 Mit Esx60D

    3.6 Abmessungen des Verbindungsmoduls 18plus-AM03 Maßbild, mit ESX60D bestückt mit ESX60D 105±1 13,1 Abbildung 6: Abmessungen des Verbindungsmoduls 18plus-AM03 mit ESX60D 3.7 Statusanzeige und Anschlüsse Type CPC20PN-T2 -XD1 Einspeisung 0V 0V LED US1 LED BF LED SF X3 USB-Serviceschnittstelle 16/ADR X2 Erweiterungsschnittstelle 15/ELB COM-2...

  • Seite 9: Anschlüsse Für Die Spannungsversorgung

    3.7.1 Anschlüsse für die Spannungsversorgung Versorgung XD1 Nennspannung: DC 24 V (± 10 % → 18 … 30 V) Nennstrom: Typ. 160 mA Anschlüsse: 4 x Push-in-Anschlüsse (+/+/0V/0V) Max. Kabelquerschnitt starr 0,2 – 2,5 mm Flexibel mit Aderendhülse (mit Kunststoffhülse) 0,2 - 2,5 mm Flexibel mit Aderendhülse (ohne Kunststoffhülse) 0,2 - 2,5 mm...

  • Seite 10: Ethernet/Ip-Schnittstellen Mit Integriertem Schalter, Verbindungsarm Xf1, Xf2

    3.7.4 EtherNet/IP-Schnittstellen mit integriertem Schalter, Verbindungsarm XF1, XF2 Verbindung zum Bus-System EtherNet/IP™ Typ: RJ45 Beim Verdrahten und Anschließen an das Bus-System EtherNet/IP sind die Installa- tions- und Verdrahtungsvorschriften der EtherNet/IP-Spezifikation zu beachten. Verbindung zum Bus-System EtherNet/IP™ Typ: RJ45 Beim Verdrahten und Anschließen an das Bus-System EtherNet/IP sind die Installa- tions- und Verdrahtungsvorschriften der EtherNet/IP-Spezifikation zu beachten.

  • Seite 11: Montage Und Installation

    4 Montage und Installation 4.1 Montage des Systems ® Die bevorzugte Einbauposition des ControlPlex -Systems ist horizontal. Abbildung 11: Einbauzeichnung...

  • Seite 12: Systeminstallation

    4.2 Systeminstallation Anschluss des Bus-Controllers CPC20 Geräte. Die Verbindung zwischen dem über Transfermodul 18plus-TM03 zur CPC20 und dem 18plus-TM03 muss ma- Erweiterung der Anzahl der Sicherungs- nuell hergestellt werden. automaten für den Anschluss an 32 DC 24 V + DC 24 V GND PROFINET 18plus-AM03 mit CPC20 18plus-AM03 mit 18-plus-TM03...

  • Seite 13: Betriebsarten Des Buscontrollers Cpc20

    5 Betriebsarten des Buscontrollers CPC20 5.1 Betriebsmodus: Start-up-Modus So kann der Anwender eine Reaktion auswählen, die seinen Durch Anlegen der Versorgungsspannung wird der Bus-Controller Anforderungen entspricht. CPC20 initialisiert. Das Gerät führt interne Programmspeicher- 5.5 Betriebsmodus: Slave-Modus tests und Selbsttestroutinen durch. Während dieser Zeit ist keine Kommunikation über die Schnittstelle möglich.

  • Seite 14: Grundfunktionen Des Gesamtsystems

    6 Grundfunktionen des Gesamtsystems 6.1 Interne Zykluszeiten 6.3 Kommunikation über die USB-Serviceschnittstelle Die Zykluszeit des Systems ist abhängig von der zu Die Service- und Wartungsschnittstelle erlaubt direkten Zugang übertragenden Datenmenge zwischen dem Bus-Controller CPC20 und den projektbezogenen Slots des elektronischen zum Bus-Controller CPC20.

  • Seite 15: Kommunikation Über Ethernet/Ip

    7 Kommunikation über EtherNet/IP™ EtherNet/IP™ ist eine von der ODVA-Organisation entwickelte und einem Servicecode besteht. Assembly-Objekte werden für Netzwerkadaption des Common Industrial Protocol (CIP™). CIP I/O-Nachrichten verwendet, indem mehrere I/O-Daten in einem verwendet eine abstrakte Objektmodellierung, um die verfüg- Block zusammengefasst werden. baren Kommunikationsdienste und -daten zu beschreiben, die von einem Produkt bereitgestellt werden.

  • Seite 16: Eds Datei

    7.2 EDS-Datei Die EDS-Datei kann im Download-Bereich der E-T-A-Website heruntergeladen werden. 7.3 Identity-Objekt (ID-Klasse: 0x01) Das Identity-Objekt unterstützt nur die Instanz 1. Die Servicecodes Get_Attributes_All (1) und Get_Attribute_Single (14) werden unterstützt. Weitere Einzelheiten sind in der EtherNet/IP™-Spezifikation enthalten. Name Attribut-ID Datentypen Beschreibung Verkäufer-ID...

  • Seite 17: Tcp/Ip-Interface-Objekt (Id-Klasse Id: 0Xf5)

    7.4 TCP/IP-Interface-Objekt (ID-Klasse: 0xF5) Das TCP/IP-Interface-Objekt unterstützt nur die Instanz 1. Die Servicecodes Get_Attributes_All (1) und Get_Attribute_Single (16) werden unterstützt. Weitere Einzelheiten sind in der EtherNet/IP™-Spezifikation enthalten. Name Attribut-ID Datentypen Beschreibung Status DWORD Status Interface Konfigurationsfähigkeit DWORD Fähigkeitsflags Interface Konfiguration Steuerung DWORD 0 = Statisch zugewiesene IP-Konfiguration 1 = IP-Konfiguration über BOOTP...

  • Seite 18: Zyklische I/O-Daten

    8 Zyklische I/O-Daten EtherNet/IP™ ermöglicht den Austausch von zyklischen Prozessdaten von einem Sender (z. B. SPS) zum Ziel (CPC20EN) SZ und umgekehrt ZS. Die Anzahl der ausgetauschten I/O-Datenbytes kann variiert werden. Die Forward_Open-Anforderung an den Verbindungsmanager initiiert die I/O-Kommunikation und bestimmt das angeforderte Paketintervall (RPI), die Priorität, die Datengröße und den Verbindungspfad.

  • Seite 19: Eingang I/O-Daten: Sicherungsautomaten

    8.3 Eingang I/O-Daten: Sicherungsautomaten SenderZiel Bytes 4 ... 163 ELBus-Board 1) SenderZiel Bytes 166 ... 325 ELBus-Board 2) Jeder Sicherungsautomat hat bis zu zwei Kanäle. Die Eingangs- und Ausgangsdaten werden immer für beide möglichen Kanäle übertragen. Für jeden Sicherungsautomaten werden 10 Byte Eingangsdaten ausgetauscht, die den Status des Kanals, den Laststrom und die Lastspannung enthalten.

  • Seite 20: Datenausgabe Sicherungsautomaten

    8.4 Datenausgabe Sicherungsautomaten ZielSender Bytes 0 ... 31 ELBus-Board 1) ZielSender Bytes 32 ... 63 ELBus-Board 2) Es werden 2 Byte Ausgangsdaten ausgetauscht, die den Sicherungsautomaten steuern. Die Ausgangsbytes pro Slot für die Sicherungsautomaten sind wie folgt aufgebaut (Steuerung Sicherungsautomat): Byte Bereich Beschreibung...
  • Seite 21 8 Verbindungsmodule 18plus-AM03 sind direkt mit dem CPC20EN verbunden, daraus ergeben sich 16 Kanäle, die mit dem ersten ELBus-Board verbunden sind. 8 Verbindungsmodule 18plus-AM03 sind direkt mit dem zweiten ELBus port des CPC20EN verbun- den, daraus ergeben sich 16 Kanäle, die mit dem zweiten ELBus-Board verbunden sind. Die SZ-Datengröße kann auf 244 Eingangsbyte konfiguriert werden und 48 Bytes ZS-Daten werden zur Verfügung gestellt.

  • Seite 22: Azyklische Daten

    9 Azyklische Daten Explizite EtherNet/IP -Meldungen ermöglichen den Austausch weiterer Daten mit dem Controller CPC20 und den Sicherungs- automaten. EtherNet/IP -Klasse, Instanz und Attribute sind erforderlich. Um die Daten des Controllers zu lesen und zu bearbeiten wird Klasse 100 verwendet. Klasse 101 wird verwendet, um die Daten der Sicherungsautomaten auf dem ersten ELBus-Board zu lesen und zu bearbeiten.

  • Seite 23: Controller Cpc20

    9.1 Controller CPC20 Die azyklischen Parameter des Controllers werden in den folgenden Kapitelnbeschrieben. 9.1.1 »Geräteinformation« Controller CPC20 Die Geräteinformationen des Controllers bestehen aus 19 Bytes. Klassen-ID = 100, Instanz-ID = 1 und Attribute-ID = 1 Servicecode: Get_Arribute_Single (14) Alle Geräteinformationen mit möglichen Zuständen werden in der folgenden Tabelle beschrieben. Byte Bereich Beschreibung...

  • Seite 24: Konfiguration« Konfigurationsdaten Des Controllers Cpc20

    9.1.2 »Konfiguration« Konfigurationsdaten des Controllers CPC20 Die Gerätekonfiguration des Controllers besteht aus 17 Bytes. Klassen-ID = 100, Instanz-ID = 1 und Attribute-ID = 3 Servicecode: Get_Arribute_Single (14), Set_Attribute_Single (16) Alle Parameter mit möglichen Zuständen werden in der folgenden Tabelle beschrieben. Byte Bereich Beschreibung...

  • Seite 25: Systembefehle« Des Controllers Cpc20

    9.1.3 »Systembefehle« des Controllers CPC20 Die Aktionsbefehle des Controllers bestehen aus 1 Byte. Alle Aktionsbefehle, die zum CPC20 gesendet werden, führen die Aktion für alle Kanäle aus. Klassen-ID = 100, Instanz-ID = 1 und Attribute-ID = 4 Servicecode: Set_Attribute_Single (16) Alle Parameter mit möglichen Zuständen werden in der folgenden Tabelle beschrieben.

  • Seite 26: Sicherungsautomaten/Kanäle

    9.2 Sicherungsautomaten/Kanäle Die Parameter der Sicherungsautomaten werden in den folgenden Kapiteln beschrieben. Die Parameter sind in Kanälen organisiert. 9.2.1 »Parameter Kanal« Geräteparameter für einen Kanal Die Geräteparameter eines Kanals bestehen aus 8 Bytes. Klassen-ID = 101, Instanz-ID = 1… 32 und Attribut-ID = 3 Servicecode: Get_Arribute_Single (14), Set_Attribute_Single (16) Alle Parameter mit möglichen Zuständen werden in der folgenden Tabelle beschrieben.

  • Seite 27: Geräteinformationen« Für Einen Kanal

    9.2.2 »Geräteinformationen« für einen Kanal Die Geräteparameter eines Kanals bestehen aus 19 Bytes. Klassen-ID = 101 ... 102, Instanz-ID = 1 ... 32 und Attibut-ID = 1 Servicecode: Get_Arribute_Single (14) Alle Parameter mit möglichen Zuständen werden in der folgenden Tabelle beschrieben. Byte Bereich Beschreibung...

  • Seite 28: Ereignis« Ereignisbenachrichtigung Für Einen Kanal

    9.2.4 »Ereignis« Ereignisbenachrichtigung für einen Kanal Die Ereignisbenachrichtigungen eines Kanals bestehen aus 1 Byte. Klassen-ID = 101 ... 102, Instanz-ID = 1 ... 32 und Attibut-ID = 5 Servicecode: Get_Arribute_Single (14) Alle Parameter mit möglichen Zuständen werden in der folgenden Tabelle beschrieben. Byte Bereich Beschreibung...

  • Seite 29: Dynamische Informationen« Für Einen Kanal

    9.2.6 »Dynamische Informationen« für einen Kanal Die dynamischen Informationen eines Kanals bestehen aus 22 Bytes. Klassen-ID = 101 ... 102, Instanz-ID = 1 ... 32 und Attibut-ID = 2 Servicecode: Get_Arribute_Single (14) Alle Parameter mit möglichen Zuständen werden in der folgenden Tabelle beschrieben. Byte Bereich Beschreibung...
  • Seite 30 Byte Bereich Beschreibung Max. Laststrom 13 HighByte UInt16 0 … 65535 Enthält den höchsten gemessenen Strom des Kanals seit 14 LowByte dem letzten Zurücksetzen. Es wird ein standardisierter 16-Bit-Wert mit einer Auflösung von 10 mA zur Verfügung gestellt. Beispiel für die Berechnung des Messwerts: Wert (150): 100 = 1,50 Ampere Mittelwert 15 HighByte...

  • Seite 31: History« Histogramm Des Sicherungsautomaten

    9.2.7 »History« Histogramm des Sicherungsautomaten Das Histogramm eines Sicherungsuatomaten umfasst 400 Datensätze mit den Messwerten der Lastspannung (Ulast) und des Laststroms (ILast). Die Messwerte werden als 8-Bit-Werte gespeichert, d. h. einem Gesamtwert von 800 Daten-Bytes. Die Messwerte werden laufend mit einer Frequenz von 100 Hz im Sicherungsautomaten gespeichert. Die Aufzeichnung wird bei einer Abschaltung aufgrund eines Kurzschlusses, einer Überlast oder Temperaturüberschreitung (Auslösung) gestoppt.

  • Seite 32: Anhang

    10 Anhang 10.1 Liste der Abbildungen Abb. 1: Systemübersicht Abb. 2: Abmessungen des CPC20 Abb. 3: Abmessungen des Versorgungsmoduls 18plus-EM03 Abb. 4: Abmessungen des Verbindungsmoduls 18plus-AM03 Abb. 5: Abmessungen des Transfermoduls 18plus-TM03 Abb. 6: Abmessungen des Verbindungsmoduls 18plus-AM03 mit ESX60D Abb.
  • Seite 33 Hinweis...
  • Seite 34 Hinweis...
  • Seite 35 Hinweis...
  • Seite 36 E N G I N E E R I N G T E C H N O L O G Y www.e-t-a.de/QR1036 E-T-A Elektrotechnische Apparate GmbH Industriestraße 2-8 . 90518 Altdorf Bedienungsanleitung/Instruction manual CPC20EN (DE) DEUTSCHLAND Bestell-Nr. / Ref. number Y31363501 - Index: - Tel.
