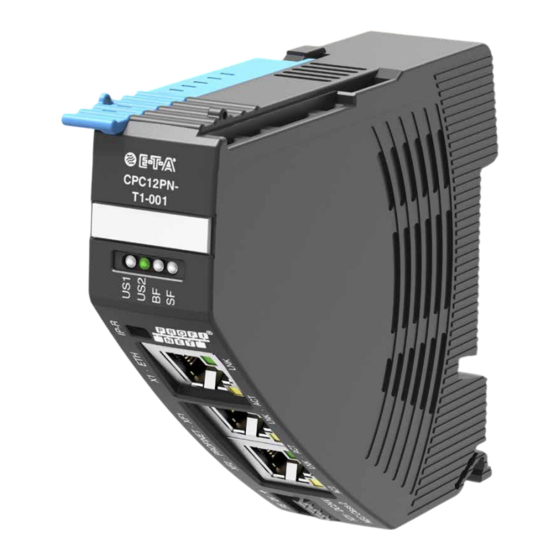

E-T-A ControlPlex CPC12PN Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für ControlPlex CPC12PN:
- Bedienungsanleitung (28 Seiten) ,
- Beschreibung (6 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für E-T-A ControlPlex CPC12PN
Inhaltszusammenfassung für E-T-A ControlPlex CPC12PN

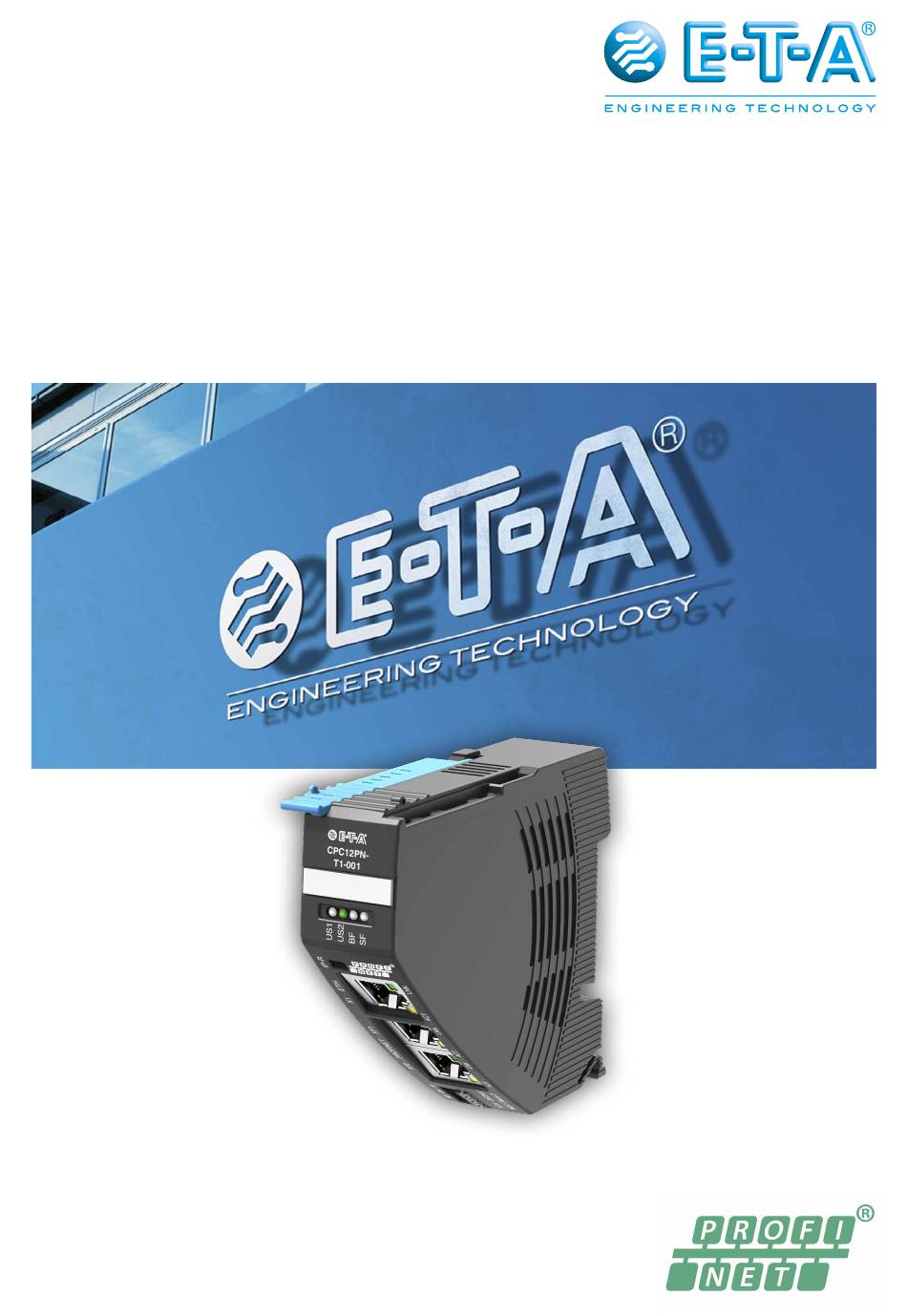

- Seite 1 Bedienungsanleitung ControlPlex Controller CPC12PN ®...
-
Seite 2: Inhaltsverzeichnis
1 Inhaltsverzeichnis 1 Inhaltsverzeichnis 2 Allgemeine Hinweise Sicherheitshinweise Qualifiziertes Personal Verwendung Auslieferzustand 3 Allgemeine Beschreibung Aufbau des Gesamtsystems Abmessungen CPC12xx-Tx Anzeigeelemente und Anschlüsse 3.3.1 Klemmen für die Spannungsversorgung 3.3.2 PROFINET- Schnittstellen mit integriertem Switch, Buchse XF1, XF2 3.3.3 ETHERNET- Schnittstelle, Buchse X1 3.3.4 LED Statusanzeige 4 Montage und Installation... - Seite 3 7 Kommunikation über PROFINET ControlPlex ® Gerätemodell GSDML-Datei I&M - Daten (Identification & Maintainance) 8 Zyklische E/A Daten Modul I/O-Daten CPC12 Controller Modul Stromverteilung 8.2.1 Submodul Summenstrom 8.2.2 Submodul Sicherungsautomaten 9 Azyklische Daten CPC12 Controller 9.1.1 Geräteinformationen CPC12 Controller 9.1.2 Konfigurationsdaten CPC12 Controller 9.1.3 Aktionsbefehle CPC12 Controller...
-
Seite 4: Allgemeine Hinweise
2 Allgemeine Hinweise 2.1 Sicherheitshinweise 2.2 Qualifiziertes Personal Diese Bedienanleitung weißt auf mögliche Die Bedienanleitung darf ausschließlich Gefahren für Ihre persönliche Sicherheit von qualifiziertem Personal verwendet hin und gibt Hinweise darauf was be- werden. Dieses sind Personen, welche achtet werden muss, um Sachschäden Aufgrund ihrer Ausbildung und Erfahrung zu vermeiden. -
Seite 5: Allgemeine Beschreibung
3 Allgemeine Beschreibung Die Ansprüche der Kunden nach einer die Sicherungsautomaten mit max. 40 A gleichbleibenden Qualität der produzier- versorgen kann. Der neue Buscontroller ten Güter, bei gleichzeitiger Erhöhung der CPC12 ermöglicht darüber hinaus den Stückzahlen stellen den Maschinen- und Zugriff auf alles Systemrelevanten Daten Anlagenbau vor große Herausforderun- von den übergeordneten Steuerungssys-... -
Seite 6: Aufbau Des Gesamtsystems
3.1 Aufbau des Gesamtsystems ® Der Buscontroller CPC12 bildet das Zentrum des ControlPlex die angeschlossene Infrastruktur des Unternehmens und somit Systems. Dieser ermöglicht eine durchgängige Kommunika- auch weltweit. Durch OPC UA und MQTT besteht in Zukunft tion zwischen den elektronischen Sicherungsautomaten und die Möglichkeit alle Messwerte und Statusinformationen un- der übergeordneten Steuerungsebene, angeschlossenen HMI’s abhängig vom Steuerungssystem z.B. -
Seite 7: Abmessungen Cpc12Xx-Tx
3.2 Abmessungen CPC12xx-Tx 98,5 Bezeichnungsschild z.B. von Fa. Phoenix Contact ZBF-21 Kontakt- hebel CPC12xx- Tx-xxx Schnappsockel für Tragschiene EN 60715-35x7,5 (nicht im Lieferumfang enthalten) Platz für Stecker und Kabel berücksichtigen! Abbildung 2: Abmessungen CPC12 3.3 Anzeigeelemente und Anschlüsse IP-Reset LED – LNK LED –... -
Seite 8: Klemmen Für Die Spannungsversorgung
3.3.1 Klemmen für die Spannungsversorgung Einspeisung XD1 Nennspannung: DC 24 V (±5 % → 18 ... 30 V) Nennstrom: typ. = 75 mA Anschlüsse: 3 x Push-In Klemmen, (+/0V/FE) Anschlussvermögen starr 0,2 – 1,5 mm flexibel mit Aderendhülse (ohne Kunststoffhülse) 0,2 –... -
Seite 9: Led Statusanzeige
3.3.4 LED Statusanzeige Optische Signalisierung des Betriebszustandes über mehrfarbige Leuchtanzeige Signalisierung der Betriebsart Betriebsart LED US1 LED US2 LED BF LED SF Busfehler grün grün Systemfehler grün grün Firmwareupdate 1) Keine Aktorspannung n.a. n.a. n.a. Kein angeschlossenes Gerät oder Bus-Fehler n.a. -
Seite 10: Betriebsarten Des Buscontroller Cpc12
5 Betriebsarten des Buscontroller CPC12 5.1 Betriebsart: Startup Mode 5.4 Betriebsart: Standalone Mode Mit dem Anlegen der Versorgungsspannung wird der Buscontrol- In dieser Betriebsart besteht keine Verbindung zwischen dem ler CPC12 initialisiert. Dabei fährt das Gerät interne Programm- Buscontroller und der übergeordneten Steuerung. Deshalb speichertests und Selbsttestroutinen durch. -
Seite 11: Grundfunktionalitäten Des Gesamtsystems
6 Grundfunktionalitäten des Gesamtsystems 6.1 Interne Zykluszeiten 6.3 Über die zusätzliche Ethernet-Schnittstelle Die Zykluszeit des Systems ist abhängig von der Anzahl der angeschlossenen elektronischen Sicherungsautomaten und der Die zusätzliche Ethernet-Schnittstelle (X1) erweitert den Funkti- internen Übertragungsrate. Die interne Übertragungsrate kann onsumfang des Buscontrollers. -
Seite 12: Kommunikation Über Profinet
7 Kommunikation über PROFINET ® 7.1 ControlPlex Gerätemodell Das Stromverteilungssystem mit dem Controller CPC12 besteht aus einem passiven Einspeisemodul EM12-T00-000-DC24V-40A und bis zu 16 intelligente Sicherungsautomaten der REX-Familie. Im SubSlot 2 des zweiten Slots kann die maximale Anzahl an Sicherungsautomaten konfiguriert werden. Diese Konfiguration beeinflusst die Länge der zyklischen Daten. Das Stromverteilungssystem ControlPlex ®... -
Seite 13: Abbildung 8: Kommunikationseigenschaften
PROFINET CPC12PN Slot 0 Die PROFINET-Schnittstelle benötigt den Device Access Point (DAP) in Slot 0. Der DAP dient als Zugangspunkt für die Kommunikation mit dem Master und ist in der GSD-Datei beschrieben. Er muss nicht weiter konfiguriert werden. Slot 1 Slot 1 repräsentiert den CPC12PN Controller. -
Seite 14: Gsdml-Datei
7.2 GSDML-Datei Die GSDML-Datei befindet sich im Download-Bereich der E-T-A Homepage und kann von dort heruntergeladen werden. 7.3 I&M - Daten (Identification & Maintainance) Folgende I&M – Gerätedaten werden von dem CPC12 Controller zur Verfügung gestellt: I&M Daten Länge Datensatz... -
Seite 15: Zyklische E/A Daten
8 Zyklische E/A Daten Je nach gewähltem Modul im Slot 2, SubSlot 2 werden unterschiedlich viele Daten Bytes im zyklischen Datenverkehr ausgetauscht. Die für das Projektierungswerkzeug bereitgestellte GSDML-Datei ermöglicht dies zu konfigurieren, – das System erkennt alle er- laubten Konfigurationen und verarbeitet die in der Projektierung definierten zyklischen Daten. Das Modul I/O-Daten CPC12 Controller ist fest im Slot 1 vorgegeben und kann nicht entfernt werden, da die Eingangsbytes wie nachfolgend beschrieben, wichtige Fehler und Diagnoseinformationen enthalten. -
Seite 16: Submodul Sicherungsautomaten
8.2.2 Submodul Sicherungsautomaten Jeder Sicherungsautomat besitzt bis zu zwei Kanäle. Es werden immer für beide mögliche Kanäle eines Schutzschalters Eingangs- und Ausgangsdaten übertragen. Je nach Anzahl der konfigurierten Sicherungsautomaten werden in diesem Submodul pro Sicherungsautomaten 10 Byte Ein- gangsdaten mit dem Status des Kanals, dem Laststrom und der Lastspannung sowie 2 Byte Ausgangsdaten zum Steuern des Sicherungsautomaten ausgetauscht. -
Seite 17: Abbildung 13: Ausgangsdaten Sicherungsautomat
Ausgangsdaten Sicherungsautomaten: Pro Sicherungsautomat ist der Aufbau der Ausgangsbytes (Ansteuerung) wie folgt: Byte Bereich Beschreibung Ansteuerung Byte 0 ... 255 Bit0 = Lastausgang ein/ausschalten Kanal 1 Bit1 = Lastausgang rücksetzen (reagiert nur auf eine steigende Flanke 0 -> 1) Bit2 = Reserve Bit3 = Reserve Bit4 = Reserve Bit5 = Reserve... -
Seite 18: Azyklische Daten
9 Azyklische Daten Über azyklische PROFINET-Dienste ist es möglich, weitere Daten mit dem CPC12 Controller und den Sicherungsautomaten auszu- tauschen. Der Zugriff erlaubt auch die direkte Adressierung eines Sicherungsautomaten. Hierbei wird der PROFINET-Index und die Slotnummer verwendet. Um die Daten des CPC12 zu lesen und zu schreiben wird der Slot 1 verwendet. Zum lesen und schreiben der Daten der Sicherungsautomaten wird der Slot 2 verwendet. -
Seite 19: Cpc12 Controller
Der azyklische Zugriff auf die Daten der Sicherungsautomaten bzw. Kanäle ist wie folgt aufgeteilt: Parameter Kanal Anzahl der Lesen (R) Slot Beschreibung Index Nummer Datenbytes Schreiben (W) 01 … 32 Geräteparameter eines Kanals (siehe Kapitel 9.2.1). 01 … 32 Geräteinformationen eines Kanals (siehe Kapitel 9.2.2). -
Seite 20: Konfigurationsdaten Cpc12 Controller
9.1.2 Konfigurationsdaten CPC12 Controller Die Konfigurationsdaten für den Controller bestehen aus 5 Bytes. Zugriff: Slot = 1, Kanal = 0 und Parameterindex = 3 In der nachfolgenden Tabelle werden alle Konfigurationsdaten mit den möglichen Zuständen beschrieben. Byte Bereich Beschreibung Konfigurations- Byte 0 ... -
Seite 21: Dynamische Informationen Cpc12 Controller
Der Befehl »118 = Geräteparameter auf Werkseinstellungen rücksetzen inklusive CPC12« innerhalb der Aktionsbefehle für den CPC12 soll folgende Daten zurücksetzen: • Parameter (Nennstrom = 10 A, Grenzwert Laststrom = 80 %) jedes Kanals • PLC-Lock bit jedes Kanals (default = True, also Kanal nicht von der PLC steuerbar) •... -
Seite 22: Sicherungsautomaten/Kanäle
9.2 Sicherungsautomaten/Kanäle In den folgenden Kapiteln werden die Parameter der Sicherungsautomaten beschrieben. Die Parameter sind in Kanälen organisiert. 9.2.1 Geräteparameter für einen Kanal Die Geräteparameter für einen Kanal bestehen aus 2 Bytes. Zugriff: Slot = 2, Kanal = 1 ... 32 und Parameterindex = 1 In der nachfolgenden Tabelle werden alle Geräteparameter mit den möglichen Zuständen beschrieben. -
Seite 23: Geräteinformationen Für Einen Kanal
9.2.2 Geräteinformationen für einen Kanal Die Geräteinformationen für einen Kanal bestehen aus 19 Bytes. Zugriff: Slot = 2, Kanal = 1 ... 32 und Parameterindex = 2 In der nachfolgenden Tabelle werden alle Geräteinformationen mit den möglichen Zuständen beschrieben. Byte Bereich Beschreibung Gerätetyp... -
Seite 24: Konfigurationsdaten Für Einen Kanal
Softwareversion Byte 0 ... 255 Enthält die major Software Version des installierten Produktes (major.x.x) Softwareversion Byte 0 ... 255 Enthält die minor Software Version des installierten Produktes (x.minor.x) Softwareversion Byte 0 ... 255 Enthält die build Software Version des installierten Produktes (x.x.build) Abbildung 22: Geräteinformation Kanal 9.2.3 Konfigurationsdaten für einen Kanal... -
Seite 25: Ereignismeldung Für Einen Kanal
9.2.4 Ereignismeldung für einen Kanal Die Ereignismeldungen für einen Kanal bestehen aus 1 Byte. Zugriff: Slot = 2, Kanal = 1 ... 32 und Parameterindex = 4 In der nachfolgenden Tabelle werden alle Ereignismeldungen mit den möglichen Zuständen beschrieben. Byte Bereich Beschreibung Ereignis... -
Seite 26: Diagnosedaten Für Einen Kanal
9.2.6 Diagnosedaten für einen Kanal Die dynamischen Informationen für einen Kanal bestehen aus 22 Byte. Zugriff: Slot = 2, Kanal = 1 ... 32 und Parameterindex = 6 In der nachfolgenden Tabelle werden alle dynamischen Informationen mit den möglichen Zuständen beschrieben. Byte Bereich Beschreibung... -
Seite 27: Abbildung 26: Dynamische Informationen
Byte Bereich Beschreibung Max. Laststrom 13 HighByte UInt16 0 ... 65535 Enthält den höchsten gemessenen Strom des Kanals seit dem 14 LowByte letzten Reset. Es wird ein normierter 16 Bit-Wert mit einer Auflösung von 10 mA zur Verfügung gestellt. Beispiel für die Berechnung des Messwertes: Wert(150) / 100 = ^ 1,50 Ampere Mittelwert 15 HighByte... -
Seite 28: Anhang
10 Anhang 10.1 Abbildungsverzeichnis Abbildung 1: Systemübersicht Abbildung 2: Abmessungen CPC12 Abbildung 3: Anzeigeelemente und Anschlüsse Abbildung 4: Anzeige Status LED‘s Abbildung 5: Anzeige LED‘s RJ45-Buchsen Abbildung 6: Montagezeichnung Abbildung 7: Gerätemodell Abbildung 8: Kommunikationseigenschaften Abbildung 9: I&M Daten Abbildung 10: Zyklische Diagnosedaten CPC12 Abbildung 11: Summenstrom Abbildung 12: Eingangsdaten Sicherungsautomat Abbildung 13: Ausgangsdaten Sicherungsautomat... - Seite 30 E-T-A Elektrotechnische Apparate GmbH Industriestraße 2-8 . 90518 ALTDORF Bedienungsanleitung/Instruction manual BA_CPC12PN_Y31348201_D_301120 DEUTSCHLAND Bestell-Nr. / Ref. number Y31348201 - Index: b Tel. 09187 10-0 . Fax 09187 10-397 Ausgabe / Issue: 01/2021 E-Mail: info@e-t-a.de . www.e-t-a.de Alle Rechte vorbehalten / All rights reserved...
