Anschließen Der Dc-Eingangsstromkabel - Huawei LUNA2000-(5-30)-S0 Kurzanleitung

Anschließen der DC-Eingangsstromkabel
4.4
1. Es wird empfohlen, die Akkuklemmen (BAT+ und BAT–) auf der Schalterseite mit dem
Wechselrichter und auf der anderen Seite mit dem kaskadierten Akku zu verbinden.
2. Für die Akkuklemmen werden die im Lieferumfang des Wechselrichters enthaltenen Staubli
MC4 Plus- und Minus-Metallklemmen und DC-Steckverbinder verwendet. Die Verwendung von
inkompatiblen Plus- und Minus-Metallklemmen und DC-Steckverbindern kann schwerwiegende
Folgen haben. Der verursachte Schaden am Gerät wird nicht von der Garantie abgedeckt.

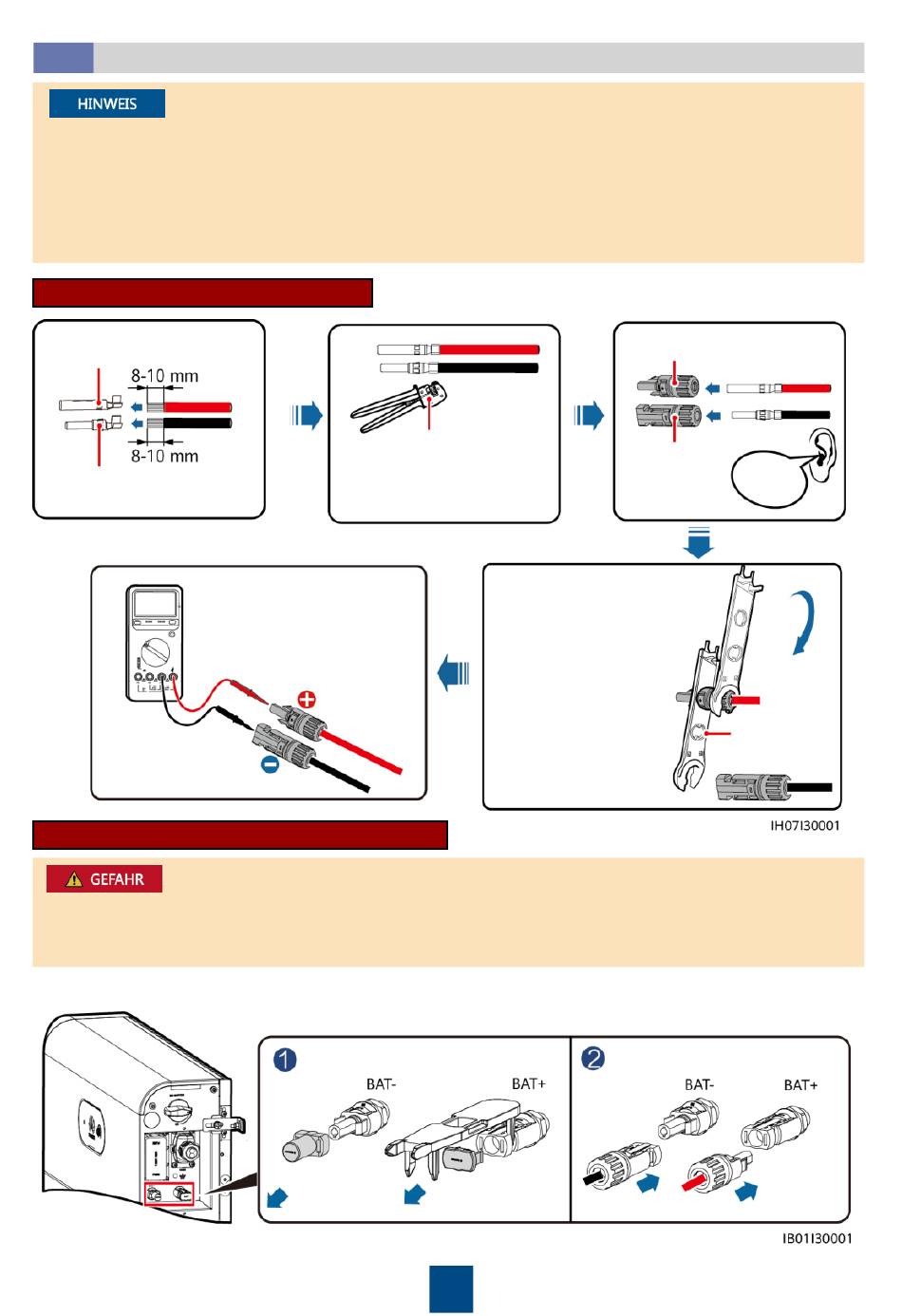

Montage der DC-Steckverbinder
Plus-
Metallklemme
Minus-
Metallklemme
Anschließen der DC-Eingangsstromkabel
Verwenden Sie zum Anschließen von Kabeln speziell isoliertes Werkzeug. Achten Sie beim
Anschließen der Akkukabel auf die richtige Polarität. Verpolt angeschlossene Akkukabel können
Schäden am Akku verursachen.
PV-CZM-22100/19100
Das Kabel darf sich
nach dem Aufcrimpen
nicht abziehen lassen.
Stellen Sie sicher,
dass die Kabelpolung
richtig ist.
Befestigen Sie die
Sicherungsmutter mit
dem in der Abbildung
gezeigten
Gabelschlüssel. Wenn
der Gabelschlüssel
beim Festziehen
abrutscht, ist die
Sicherungsmutter
fest.
12
Plus-Steckverbinder
Minus-
Steckver-
Klick
binder
PV-MS-HZ
Gabelschlüssel
