honsel Rivdom eVNG 2 Bedienungsanleitung Seite 22

Blindnietmutter bzw. bei Blindnietschrauben sollte der Gewindedorn (4) bzw. die
Gewindehülse (4) mindestens fünf Umdrehungen auf- bzw. eingeschraubt sein.
6. Nachdem sie OK gedrückt haben können sie den Gewindedorn (4) über die Pfeil-
Taste U einziehen bis die Blindnietmutter / Blindnietschrauben gerade am
Mundstück (2) anliegt. Bestätigen Sie diese Position mit OK
7. Danach werden sie über die OK und Pfeil-Tasten (7) aufgefordert ob sie die
Blindnietmutter / Blindnietschrauben über Kraft oder Hub setzen wollen und
anschließend können sie die Kraft oder den Hub eingeben.
Hinweis: Die in Tabelle 1 angegebenen Kraft- und Hubwerte sind nur Anhalts-
Werte, im Zweifelsfall sollten Sie bei der Einrichtung immer einen niedrigeren
Wert verwenden. Wenn Sie sehr kleine Kraftwerte angeben, werden Sie vom
Nietwerkzeug auch aufgefordert, einen Hubwert einzugeben. Sie müssen Sich
zum Hubwert herantasten, da dies von der Materialdicke abhängt, in der die
Blindnietmutter/ Blindnietbolzen gesetzt werden soll. Auch hier ist es wichtig,
mit einem kleinen Wert zu beginnen.
8. Danach fordert Sie das Nietgerät auf eine Blindnietmutter / Blindnietschrauben zu
setzen und das Ergebnis zu bestätigen oder den Wert von Hub und Kraft erneut
einzugeben und zu testen. Diese Schleife kann beliebig oft wiederholt werden, bis
sie mit dem Setzergebnis zufrieden sind.
9. Danach werden sie aufgefordert den Modus Aufschrauben festzulegen. Dieser kann
über die Pfeil-Tasten (7) und OK zwischen Gewindedorn (4) und Auslöser (10)
festgelegt werden
10. Danach können Sie diese Einrichtungs-Daten mit Speichern Ja/Nein auf den
Speicherplätzen 00-99 abspeichern. Sollte auf dem gewählten Speicherplatz bereits
Daten stehen wird noch eine Warnung zum Überschreiben Ja/Nein ausgegeben und
ggf. ein anderer Speicherplatz angefragt. Danach kommen sie zurück in das Menü
Einstellungen.
11. Im Menü Einstellungen können Sie jederzeit auch schon bestehende Einstellungen
über den Menüpunkt Anpassen & Speichern verändern.
Kraft
Aluminium
Stahl
Edelstahl
Hub
Edition: Mai 2021
M3 M4 M5 M6 M8 M10 M12 Schrittweise Anpassung
5* 7 8
7 10 11
9 12 15
1,5 2,0 2,5 3,5 4,5

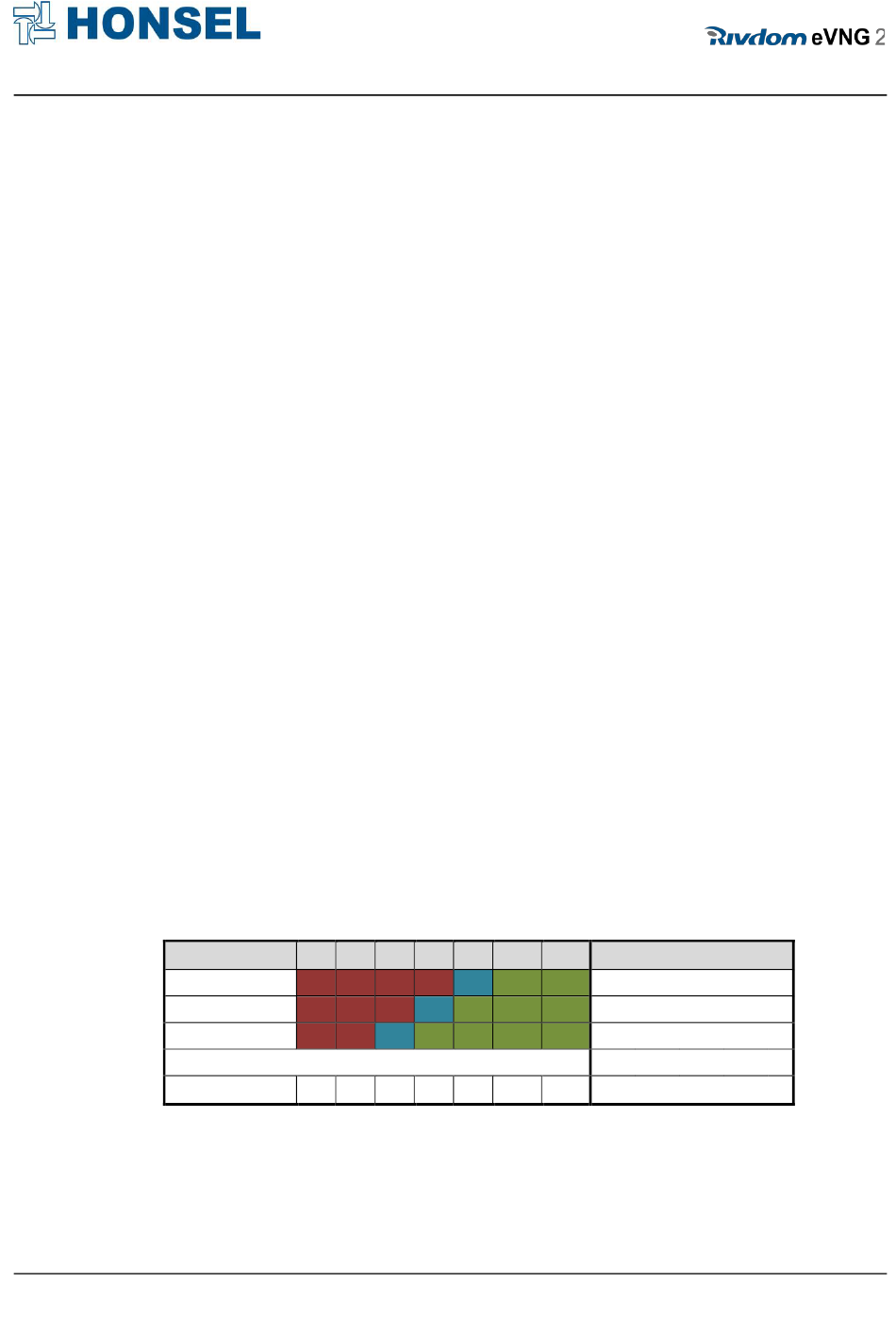

Tabelle 1: Einstellungen für Kraft und Hub
*kN + mm
14 22 24 25
18 23 33 57
32 45 70 82
5,5 6,5
20
Bedienungsanleitung
Rote Werte: 0,1 – 0,2
Blaue Werte 0,2 – 0,5
Grüne Werte: 0,5 – 1,0
Hub-Werte: 0,1 – 0,2
Version 1
