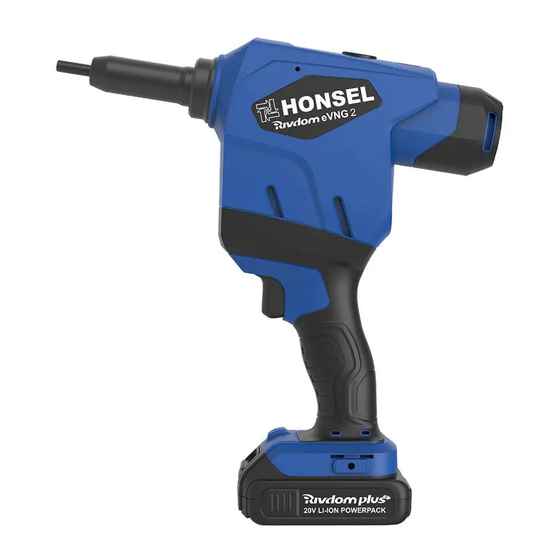

honsel Rivdom eVNG 2 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Rivdom eVNG 2:
- Kurzanleitung (2 Seiten) ,
- Original bedienungsanleitung (604 Seiten) ,
- Original bedienungsanleitung (303 Seiten)
Verwandte Anleitungen für honsel Rivdom eVNG 2
Inhaltszusammenfassung für honsel Rivdom eVNG 2

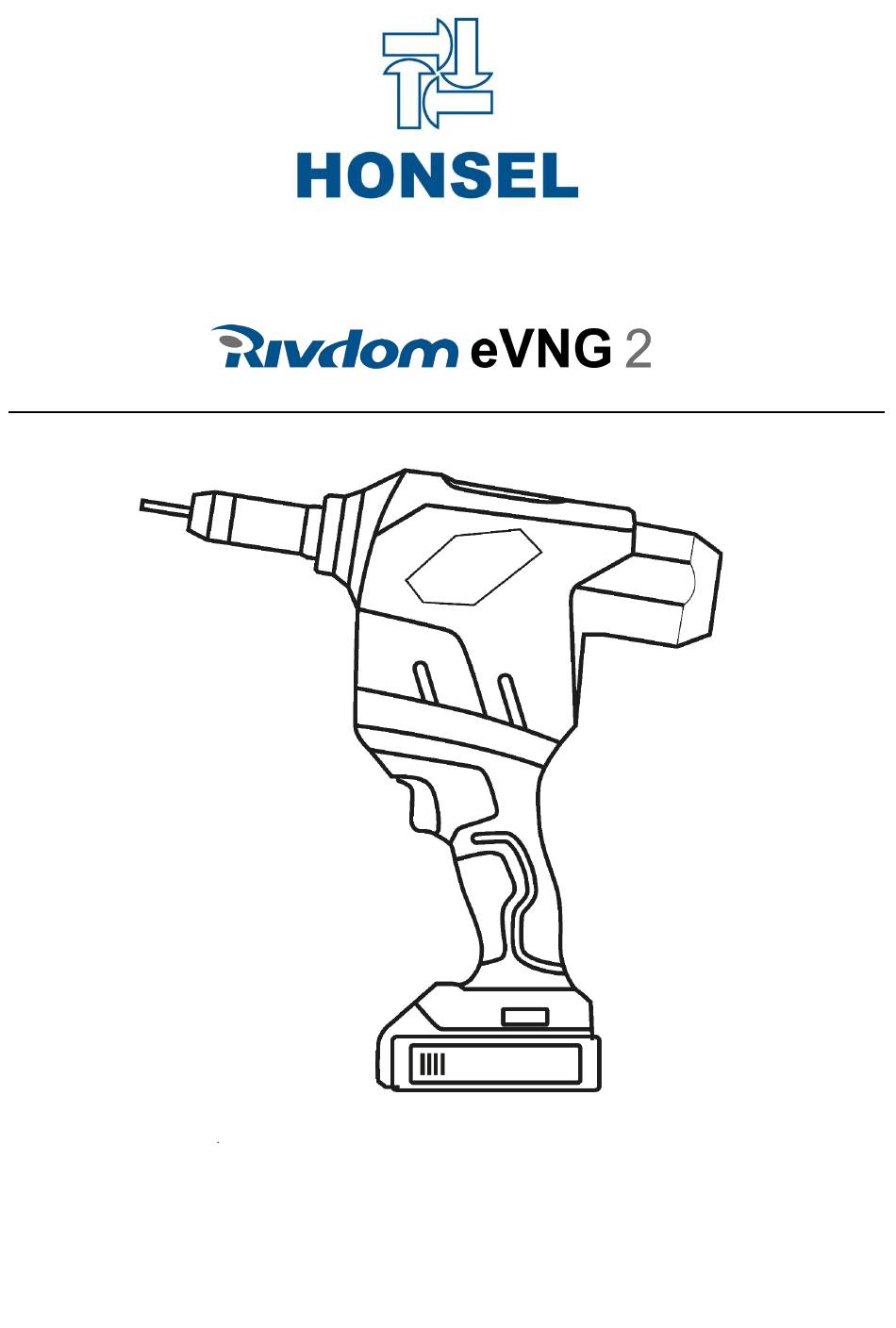

- Seite 1 Bedienungsanleitung HONSEL Distribution GmbH & Co Friedrich-Wöhler-Straße 44 24536 Neumünster Germany www.honsel.de Tel +49-4321-96 71 71 Edition: Mai 2021 Fax +49-4321-96 71 96 Version 1 1...
- Seite 2 Dieses Dokument sowie dessen Inhalt sind This document and its content are copyright protected. Distribution, reproduction and urheberrechtlich geschützt. Die Weitergabe, Vervielfältigung und Speicherung sowie die storage as well as translation and exploitation Übersetzung wie auch Verwendung dieses of this document and its content, in whole or Dokuments oder dessen Inhalts, als Ganzes in parts and regardless of what form, are oder in Teilen und egal in welcher Form, ist...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Inhaltsverzeichnis Allgemein ........................3 Änderungshistorie ....................3 Verwendete Symbole ....................3 Allgemeine Sicherheitshinweise ................4 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..........4 0.4.1 Arbeitsplatzsicherheit ..................4 0.4.2 Elektrische Sicherheit ..................5 0.4.3 Sicherheit von Personen ................. 5 0.4.4 Verhandlung und Behandlung des Elektrowerkzeugs ........6 0.4.5 Verwenden des Akkuwerkzeuges .............. - Seite 4 Bedienungsanleitung Arbeitsmodus - Optimierung .................. 21 Wechseln des Gewindedornes (4) bzw. der Gewindehülse (4) ......21 Verbinder aufspindeln mit Auslöser ............... 22 Verbinder aufspindeln über Gewindedorn / Gewindehülse ........22 Verbinder setzen ....................22 Software-Funktionen ....................23 Notfall-Modus ....................... 24 Notfall-Modus aktivieren ..................
-
Seite 5: Allgemein
Bedienungsanleitung Allgemein Änderungshistorie Datum Änderung Mai 2021 Neue Edition Verwendete Symbole GEFAHR Falls dieser Sicherheitshinweis nicht beachtet wird, kommt es zu schweren Verletzungen oder zum Tod. WARNUNG Falls dieser Sicherheitshinweis nicht beachtet wird, kann es zu schweren Verletzungen oder zum Tod kommen. VORSICHT Falls dieser Sicherheitshinweis nicht beachtet wird, kann es zu leichten oder mittleren Verletzungen kommen. -
Seite 6: Allgemeine Sicherheitshinweise
Bedienungsanleitung Gehörschutz tragen. Sicherheitsschuhe tragen. Nützliche Informationen und Hinweise Allgemeine Sicherheitshinweise Die im folgenden Abschnitt aufgehführten Sicherheitshinweise enthalten alle allgemeinen Sicherheitshinweise für Elektrowerkzeuge, die gemäß den geltenden Normen in der Bedienungsanleitung aufgeführt werden müssen. Dementsprechend sind einige der aufgeführten Regeln für dieses Gerät möglicherweise nicht relevant. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen... -
Seite 7: Elektrische Sicherheit
Bedienungsanleitung Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren 0.4.2 Elektrische Sicherheit a. Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. -
Seite 8: Verhandlung Und Behandlung Des Elektrowerkzeugs
Bedienungsanleitung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. -
Seite 9: Verwenden Des Akkuwerkzeuges
Bedienungsanleitung reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g. Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. -
Seite 10: Service
Bedienungsanleitung 0.4.6 Service a. Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller und bevollmächtigte Kundendienststellen erfolgen. 0.4.7 Zusätzliche Sicherheitshinweise für Akkus a. -
Seite 11: Weitere Sicherheitshinweise
Bedienungsanleitung b. Laden Sie die Li-Ionen-Akkus mit den in den technischen Daten angegebenen Spannungen. Ansonsten besteht Brand- und Explosionsgefahr. c. Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. -
Seite 12: Typenschild / Seriennummer
Bedienungsanleitung Unqualifizierte Bediener WARNUNG Schwere Verletzungen oder Sachschäden ► Unqualifizierte Personen vom Arbeitsbereich fernhalten. ► Alle Arbeitsschritte nur von qualifizierten Personen durchführen lassen. WARNUNG Fehlende Schutzausrüstung Tod oder schwere Verletzungen ► Nur unbeschädigte Schutzausrüstung verwenden. ► Für alle Arbeitsschritte zur Bedienung Gehörschutz tragen. ►... -
Seite 13: Akku
Bedienungsanleitung Typenschild Das Typenschild befindet sich auf dem Etikett des Werkzeugs. Typenschild Bild 1 Position des Typenschilds 0.6.2 Akku Das Typenschild und die Seriennummer befinden sich auf der Unterseite des Akkus. 0.6.3 Ladegerät Das Typenschild und die Seriennummer befinden sich auf der Unterseite des Ladegerätes. -
Seite 14: Technische Beschreibung
Materialien wie Aluminium, Stahl und Edelstahl verarbeiten. Hierbei ist zu beachten, dass die notwendigen Setzkräfte je nach Hersteller sehr unterschiedlich sein können. Achtung: Die in dieser Bedienungsanleitung ggf. empfohlenen Einstellungen beziehen sich auf HONSEL Blindnietmutter und Blindnietschrauben! Die wichtigsten Eigenschaften des Nietgeräts sind: ... -
Seite 15: Lieferumfang
Warnungen und Statusanzeige werden optisch und akustisch ausgegeben Tasten- und Warntöne sind separat abstellbar Das Nietgerät kann mit 20 V 2.0 Ah und 4.0 Ah HONSEL Plus Akkus betrieben werden Lieferumfang Der Lieferumfang kann je nach bestellter Variante variieren. -
Seite 16: Aufbau Und Maße
Bedienungsanleitung Aufbau und Maße Bild 2 Aufbau und Maße Beschreibung Mundstück Vordere Hülse Überwurfmutter SD Karten-Slot Löcher für Aufhängung Display Edition: Mai 2021 Version 1... -
Seite 17: Display Und Bedienelemente
Bedienungsanleitung Beschreibung Tastatur RGB LED Typenschild Auslöser Handgriff Ladestand-Anzeige Akku Akku Release Akku Gewinde (beidseitig) zur Befestigung von Gürtelclip und / oder Nietfallschild LED zur Beleuchtung der Nietstelle Display und Bedienelemente Bild 3 Display und Bedienelemente Edition: Mai 2021 Version 1... -
Seite 18: Schnittstelle
Das Setzgerät hat eine weiße LED am Sockel, um die Nietstelle zu beleuchten und eine RGB-LED zur Anzeige des Betriebszustandes. Zubehör Wir haben für jeden Anwendungsfall das passende Zubehör. Besuchen Sie unsere Website oder kontaktieren Sie den HONSEL Service, wir beraten Sie gerne. 1.10 Technische Daten 1.10.1... -
Seite 19: Technische Daten Akku
Bedienungsanleitung 1.10.2 Technische Daten Akku Ein 4 Ah Akku ist nicht im Lieferumfang enthalten und kann optional bestellt werden. Technischen Daten Akku 2 Ah & 4 Ah Lithium-Ionen Spannung 20 V Elektrische Ladung 2 / 4 Ah Anzahl der Batteriezellen 5 / 10 Akku-Kapazität 40 / 80 Wh... -
Seite 20: Einrichten
Bedienungsanleitung Einrichten Akku laden Der Akku (14) ist bei Lieferung nur teilweise aufgeladen. Um die volle Leistung des Akkus (14) zu gewährleisten, laden Sie den Akku (14) vor dem ersten Gebrauch vollständig mit dem Ladegerät auf. Beachten Sie die Hinweise zum Ladezustand am Ladegeräts. Der Lithium-Ionen-Akku (14) kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. -
Seite 21: Einstellen Der Kraft Oder Des Hubs
Bedienungsanleitung 1. Entfernen Sie die Batterie (14) vom Gerät 2. Schrauben sie die Überwurfmutter (3) gegen den Uhrzeigersinn los und entfernen sie die vordere Hülse 1 mit der Überwurfmutter (3) 3. Ziehen sie den Sicherungsschieber (8) gegen die Feder (7) und entfernen sie, durch drehen gegen den Uhrzeigersinn, die Zughülse (5) vom Adapter (6) 4. - Seite 22 Bedienungsanleitung Blindnietmutter bzw. bei Blindnietschrauben sollte der Gewindedorn (4) bzw. die Gewindehülse (4) mindestens fünf Umdrehungen auf- bzw. eingeschraubt sein. Nachdem sie OK gedrückt haben können sie den Gewindedorn (4) über die Pfeil- Taste U einziehen bis die Blindnietmutter / Blindnietschrauben gerade am Mundstück (2) anliegt.
-
Seite 23: Bedienung
Bedienungsanleitung Bedienung Maschine im Notfall stilllegen Den Akku aus dem Setzgerät entfernen. Setzgerät sofort sperren und vor Zugriff schützen. Arbeitsmodus - Optimierung Das Nietgerät verfügt über sechs Modi die beliebig kombiniert werden können. Hinzu kommen Optimierungs-Möglichkeiten um eine möglichst kurze Zyklus-Zeit zu erreichen. -
Seite 24: Verbinder Aufspindeln Mit Auslöser
Bedienungsanleitung Sicherungsschieber (8) nicht nach hinten. Ziehen sie die Zughülse (5) nur mit der Hand an bis der letzte Zahn der Zughülse (5) am Sicherungsschieber (8) einrastet 17. Stecken sie die vordere Hülse 1 mit der Überwurfmutter (3) auf und ziehen sie die Überwurfmutter (3) im Uhrzeigersinn handfest an 18. -
Seite 25: Software-Funktionen
Bedienungsanleitung Software-Funktionen Das Nietgerät hat fünf verschiedene Menüs in zwei Ebenen. Dem vorgeschaltet ist eine PIN-Code Eingabe um ein versehentliches oder unbefugtes Verstellen der Nietgeräte- Parameter zu verhindern. Auf dieser Seite werden auch das ROM und die Seriennummer des Nietgeräts angezeigt PIN-Code: Um in das Software Menü... -
Seite 26: Notfall-Modus
Bedienungsanleitung d) Allgemein Beleuchtung/Standby: Eingabe von Zeiten in Sekunden Sprache: Wahl der Sprache zwischen DE, EN. FR, IT, ES, PT Zähler: An / Aus und Zurücksetzen vom Zähler Ton: An / Aus von Warn- und Tastenton Zurück: Zurück zum Hauptmenu Notfall-Modus Beim Setzten von Blindnietmutter / BNH kann es vorkommen, dass das Gewinde der Blindnietmutter/ Blindnietschrauben beschädigt wird und das Nietgerät nicht mehr... -
Seite 27: Manuelles Abspindeln
Bedienungsanleitung Setzten sie den Gewindedorn (4), ggf. einen neuen Gewindedorn (4), mit der Zughülse (5) und dem Mundstück (2) in das Nietgerät ein und setzen sie die Batterie (14) ein. Reduzieren sie Kraft oder Hub um weitere Beschädigungen zu vermeiden. Bitte denken sie daran, dass durch das Verklemmen von Gewindedorn (4) / Gewindehülse (4) i.d.R. -
Seite 28: Fehlermeldungen / Warnungen
Bedienungsanleitung Fehlermeldungen / Warnungen Das Nietgerät hat verschiedene Warnmeldungen die den Benutzer auf bestimmte Betriebszustände oder Gefahren hinweist. Hier wird neben der Warnmeldung auch ein Hinweis gegeben, was ggf. vom Nutzer zu ist. Die folgenden Warnmeldungen sind vorhanden: Meldung RGB-LED Foot-LED Beschreibung / Maßnahme Bereit... -
Seite 29: Werkseinstellung
Software-Update Um die Tool-Software zu aktualisieren, können Sie ein Update per E-Mail erhalten, wenn das Tool über die Homepage registriert ist oder es von der Website www.honsel.de herunterladen. Verwenden Sie den USB-Adapter mit der SD-Card, um die Update-Datei rnt_app.hex von Ihrem Computer auf die SD-Card zu laden. Stellen Sie vor dem Kopieren sicher, dass die SD-Karte leer ist. -
Seite 30: Wartung
BNM / BNS Zwischen 10.000 Wechseln des und 30.000 BNM / Siehe 3. Anwender Mundstücks Kleiner Service* Alle 12 Monate Nietgerät einschicken HONSEL-Service 300.000 oder alle Großer Service* Nietgerät einschicken HONSEL-Service 24 Monate Mit einer Messingdrahtbürste reinigen Reinigen des GWD Täglich Anwender * Wir empfehlen, einen Wartungsvertrag abzuschließen... -
Seite 31: Transport / Lagerung
Maschine in der Originalverpackung aufbewahren. Vor der erneuten Verwendung des Gerätes alle im Wartungsplan beschriebenen Wartungsarbeiten durchführen. 11.2 Entsorgung Gebrauchte Akkus können an HONSEL zurückgegeben oder bei GRS-Sammelstellen abgegeben werden. Unsachgemäße Entsorgung umweltschädlicher Stoffe ACHTUNG Umweltschäden ► Entsorgungshinweise in den Sicherheitsdatenblättern der verwendeten Stoffe beachten. -
Seite 32: Fehlerdiagnose
Software update machen schrauben-Länge verstellt sich Nach dem Einschalten muss gewartet Der Service ist fällig - Anzeige beachten Gerät zum HONSEL-Reparaturservice zur Wartung einschicken werden bevor man mit dem Nietgerät arbeiten kann Eine Warnmeldung ist eingegangen Warnmeldung auf dem OLED lesen und entsprechend handeln...
