K.
PRESSOSTATO (SCE 20 - 30 - 40 - 50 -
65 ad acqua)
Usato nei modelli raffreddati ad acqua ha il com-
pito di mantenere la pressione di mandata tra
due valori predefiniti alimentando elettricamen-
te la bobina della valvola di ingresso acqua che
controlla il flusso di acqua al condensatore.
L.
VALVOLA PRESSOSTATICA (solo 90 - 105
modelli raffr. ad acqua)
La valvola pressostatica mantiene ad un valore
costante l'alta pressione nel circuito refrigerante
variando il flusso di acqua di raffreddamento del
condensatore.
Come la pressione sale la valvola pressostatica
si apre ulteriormente per accrescere il flusso d'ac-
qua di raffreddamento al condensatore.
M.

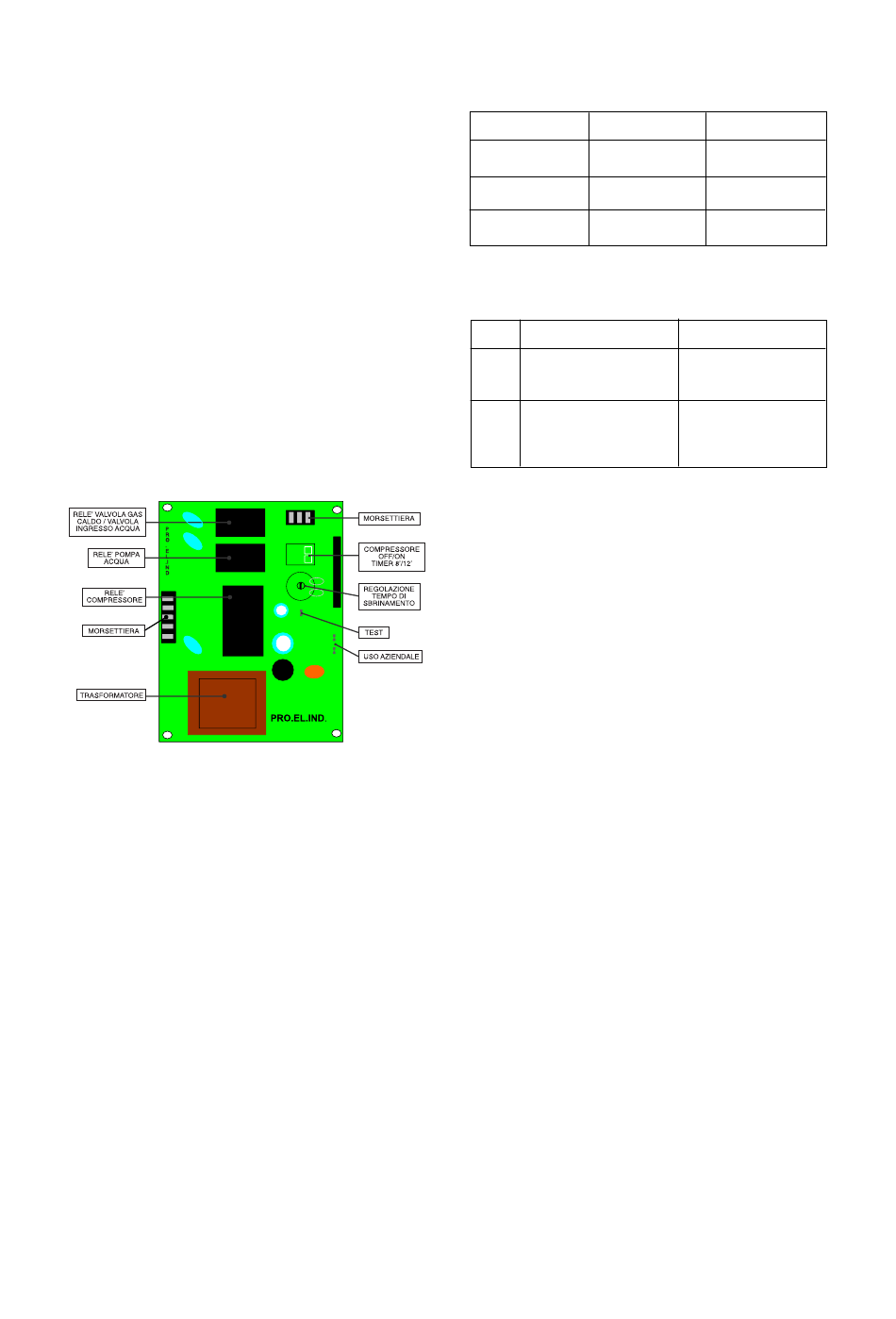

TIMER ELETTRONICO
(SCE 65 - 90 - 105)
Il Timer Elettronico è dotato di un Dip Switch con
due tasti di commutazione e un potenziometro
che ne gestiscono il funzionamento.
Il primo tasto di commutazione (1) sostituisce
l'interruttore del compressore utilizzato nella pre-
cedente versione elettromeccanica ed è impo-
stato dalla fabbrica in posizione ON in modo da
attivare il compressore per il normale funziona-
mento della macchina.
Se posizionato su OFF disattiva il compressore
lasciando in funzione solo la pompa dell'acqua
per il lavaggio del circuito idraulico.
Con il secondo tasto di commutazione (2) si può
impostare il tempo aggiuntivo predefinito (Ta)
dell'ultima fase del ciclo di congelamento.
Viene impostato in fabbrica a 8 o 12 minuti in
funzione del modello della macchina.
Tabella delle impostazioni standard dei DIP SWITCH
SCE 65
SCE 90
SCE 105
Tabella riepilogativa delle funzione dei due
microinterruttori
N. 1
ON
Impostaz.Standard
Compressore ON
Impostazione
OFF
fase lavaggio
Compressore OFF
Il potenziometro viene invece utilizzato per la
regolazione del tempo del ciclo di sbrinamento;
questo tempo viene impostato in fabbrica in base
al modello della macchina ed ha un campo di
regolazione che va da un minimo di 60" (rotazio-
ne in senso orario) ad un massimo di
180" (rotazione in senso antiorario).
N.
PRESSOSTATO DI COMANDO VENTILATORE
(SCE 65 - 90 - 105 modelli raffreddati
ad aria)
E' un pressostato di pressione a funzionamento
automatico. Elettricamente collegato al ventila-
tore del condensatore ha la funzione di attacca-
re o staccare il ventilatore mantenendo, entro
un certo livello la pressione di condensazione.
O.
INTERRUTTORE PRINCIPALE
(SCE 65 - 90 - 105)
Interruttore manuale, posto nella parte laterale
destra della scatole elettrica, spegne l'intero ap-
parecchio.
P.
INTERRUTTORE DEL COMPRESSORE
(SCE 65 - 90 - 105)
Posto nella parte laterale destra della scatola
elettrica proprio di fianco all'interruttore princi-
pale, arresta solo il funzionamento del compres-
sore.
21
N. 1
N. 2
ON
ON
ON
ON
ON
ON
N. 2
Ta = 12'
Ta = 8'
