Obowiązują następujące zasady bezpieczeństwa:
| Krótko przed użyciem należy sprawdzić, czy próbnik napięcia działa
prawidłowo (przepis VDE 0105, część 1). Upewnić się, że przewód
kontrolny i urządzenie są w nienaruszonym stanie. Sprawdzić urządzenie
w znanym źródle napięcia, np. w gniazdku 230 V.
| Jeśli jedna lub kilka funkcji nie pojawią się przy tym na wyświetlaczu, nie
można używać urządzenia i należy je oddać do sprawdzenia specjaliście.

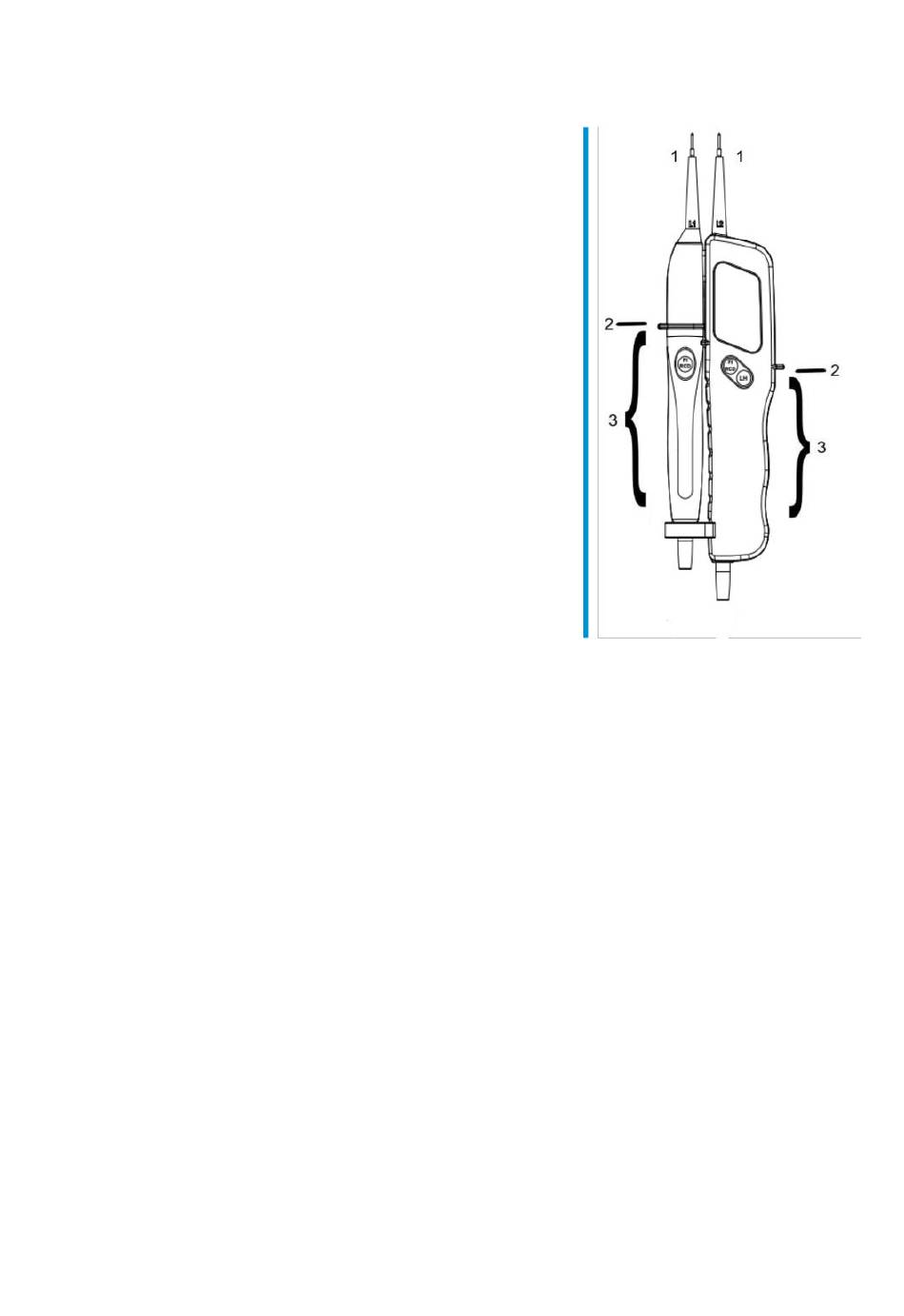

Urządzenie wolno trzymać tylko za uchwyty (3) pod oznaczeniem
|
mechanicznym (2), unikać dotykania końcówek kontrolnych (1)! (patrz
ilustracja)
| Kontrolę braku napięcia należy wykonywać tylko dwubiegunowo!
Urządzenia nie można eksploatować w warunkach wilgotnych.
|
Nie używać, kiedy komora baterii jest otwarta! Podczas wymiany baterii
|
końcówki kontrolne należy odsunąć od sprawdzanego obwodu.
| Prawidłowe wskazania są zapewnione w zakresie temperatury
od -15 °C do +45 °C.
Urządzenie zawsze należy utrzymywać w stanie suchym i w czystości.
|
Obudowę wolno czyścić wilgotną ściereczką.
| Wyświetlany dodatkowo symbol ostrzeżenia oraz wibracje przy napięciach
> 35 V ostrzegają przed napięciami zagrażającymi życiu, a nie służą do
celów kontroli!
Baterie należy wymieniać od razu, jeżeli krótko po włączeniu lub już
|
podczas włączania urządzenie natychmiast się wyłączy.
| Różne sygnały wyświetlane przez próbnik napięcia (wraz z wartością
graniczną ELV) nie mogą być wykorzystywane do celów pomiarowych.
Informacje ogólne
Napięcia mają priorytety. Jeśli na końcówkach kontrolnych nie ma napięcia (< 3 V), urządzenie znajduje się w trybie badania
ciągłości obwodu.

Funkcja

Aby włączyć urządzenie, należy przytrzymać na krótko przy sobie końcówki kontrolne.
W stanie gotowości na wyświetlaczu pojawia się komunikat „SKAN" oraz liczba z odliczaniem wstecznym. Jeżeli ta liczba osiągnie
wartość 0, urządzenie wyłączy się. Aby ponownie włączyć, należy przytrzymać na krótko przy sobie końcówki kontrolne.
Przykręcanie i odkręcanie przejściówek końcówek kontrolnych ułatwia sprawdzanie na gniazdkach.
Aby zapewnić bezpieczne przechowywanie, na podstawie końcówki kontrolnej zabezpieczonej przed zgubieniem znajduje się
pasujące mocowanie.
Prąd znamionowy In wynosi maksymalnie 3,5 mA.
Autotest / automatyczne wyłączanie
Podczas pierwszego włączenia, po włożeniu nowych baterii lub po przytrzymaniu przy sobie końcówek kontrolnych, jeżeli
urządzenie jest wyłączone na krótko zapalają się wszystkie wskaźniki na wyświetlaczu LCD. Krótko później urządzenie przechodzi
do trybu SKAN i liczba wskazuje odliczanie wsteczne sekund.
Jeśli jedna lub kilka funkcji nie pojawią się przy tym na wyświetlaczu, nie można używać urządzenia i należy je oddać do
sprawdzenia specjaliście.
Przytrzymać przy sobie końcówki kontrolne krótko przed i po zastosowaniu, aby zapewnić gotowość urządzenia do działania.
Jeśli wyświetlacz LCD nie świeci się lub świeci się słabo, należy wymienić baterie.
Jeśli również po włożeniu nowych baterii urządzenie nie działa, należy je zabezpieczyć przed nieprawidłową obsługą.
Po pewnym czasie bez użytkowania wyświetlacz odlicza sekundy wstecznie, a urządzenie wyłączy się automatycznie przez funkcję
„Automatyczne wyłączenie zasilania".
Aby ponownie włączyć/wykonać autotest, należy przytrzymać na krótko przy sobie końcówki kontrolne.
Badanie napięcia stałego
Po przyłożeniu końcówek kontrolnych do napięcia stałego w zakresie napięcia znamionowego wyświetli się napięcie w woltach oraz
dodatkowo na wyświetlaczu pojawi się symbol „DC". Jeśli na końcówce kontrolnej występuje napięcie ujemne „L2", przed wartością
39
