Inhaltszusammenfassung für Protec PROpolN LCD 2.0

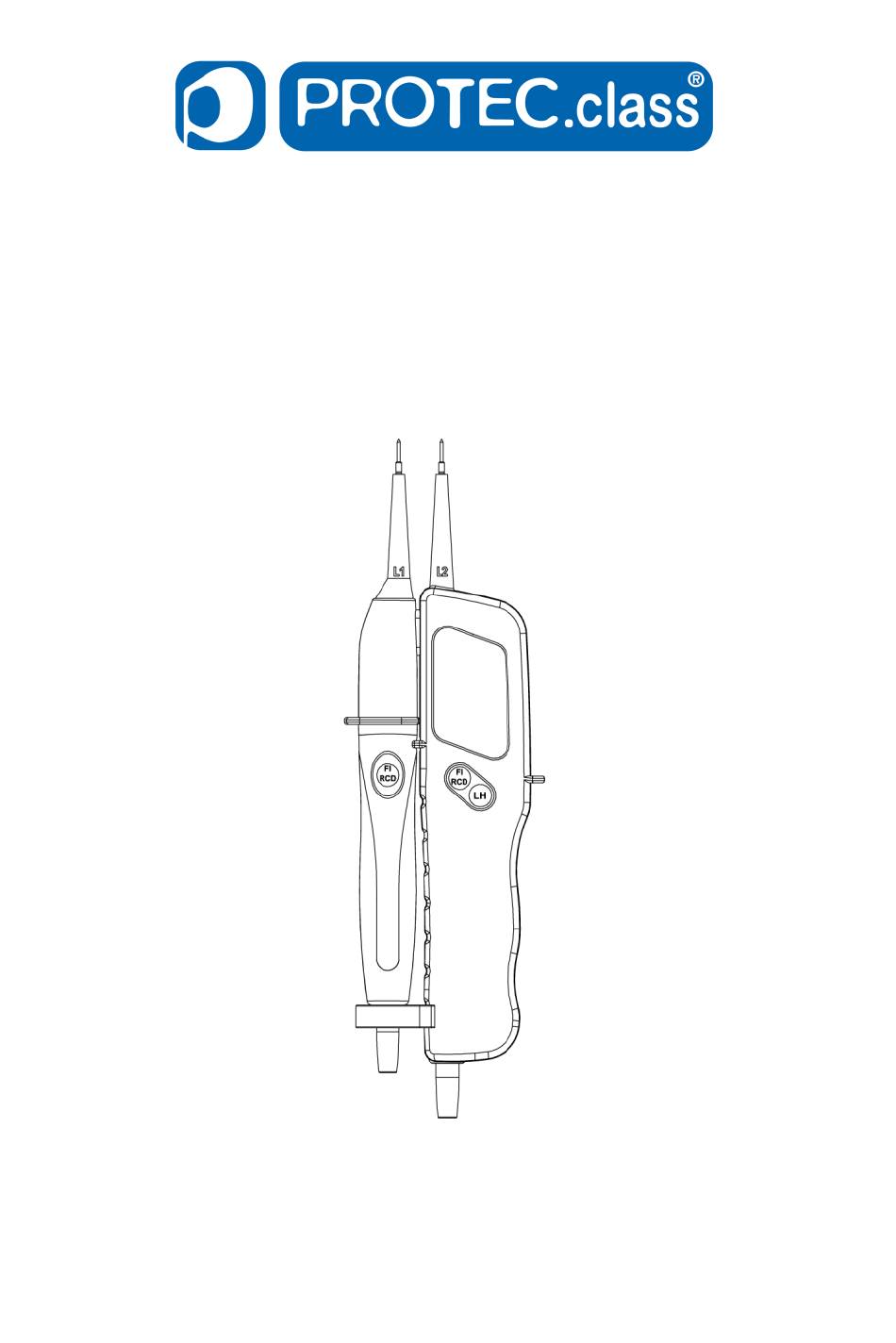

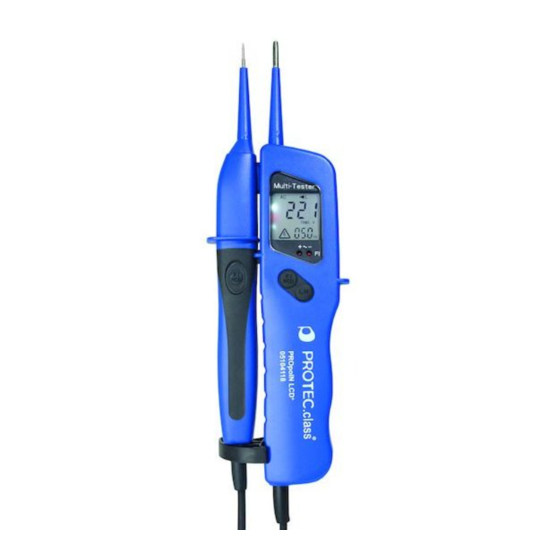

- Seite 1 Zweipoliger Spannungsprüfer PROpolN LCD 2.0 Art.-Nr. 05104957 Version 1.1...
- Seite 2 ® PROTEC.class PROpolN LCD 2.0 Bedienungsanleitung ® PROTEC.class PROpolN LCD 2.0 Operating instructions ® PROTEC.class PROpolN LCD 2.0 Manuel d’utilisation ® PROTEC.class PROpolN LCD 2.0 Manuale utente ® PROTEC.class PROpolN LCD 2.0 Instrukcja obsługi ® PROTEC.class PROpolN LCD 2.0 Инструкция по пользованию...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Bestimmungsgemäße Verwendung Haftungsausschluss Entsorgung Bedienung Sicherheitshinweise Allgemeines Funktion Selbsttest / Auto Power-Off Gleichspannung prüfen Wechselspannung (TRMS) prüfen DATA HOLD-Funktion Phasenprüfung Drehfeldprüfung (> 200 V AC) Einhandprüfung (z.B. Schuko-Steckdose) Prüfstellenbeleuchtung Durchgangsprüfung Lastzuschaltung / FI/RCD-Auslösetest, PE (Schutzleitertest) Hintergrundbeleuchtung Frequenzanzeige Reinigung Wartung Batteriewechsel Technische Daten... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise WARNUNG Lesen Sie vor Gebrauch diese Anleitung genau durch. Wenn das Gerät nicht den Herstellerangaben entsprechend eingesetzt wird, kann der durch das Gerät bereitgestellte Schutz beeinträchtigt werden. WARNUNG Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. -
Seite 5: Bestimmungsgemäße Verwendung
Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt so- mit die erforderlichen Richtlinien. Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2017 PROTEC.class, Deutschland. Haftungsausschluss Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung! -
Seite 6: Entsorgung
Entsorgung Sehr geehrter PROTEC.class-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben. Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogerä- ten sind ab dem 13.8.2005 dazu verpflichtet, Elektrogeräte, die nach diesem Datum verkauft werden, kostenfrei zu- rückzunehmen und zu recyceln. -
Seite 7: Allgemeines
Es gelten folgende Sicherheitsvorkehrungen: Der Spannungsprüfer muss kurz vor dem Einsatz auf Funktion überge- prüft werden (VDE-Vorschrift 0105, Teil 1). Vergewissern Sie sich, dass die Prüfleitung und das Gerät in einem einwandfreien Zustand sind. Über- prüfen Sie das Gerät an einer bekannten Spannungsquelle, z.B. 230 V- Steckdose. -
Seite 8: Gleichspannung Prüfen
Gleichspannung prüfen Bei Anlegen der Prüfspitzen an eine Gleichspannung innerhalb des Nennspannungsbereiches, wird die Spannung in Volt angezeigt und zusätzlich erscheint „DC“ im Display. Liegt an der Prüfspitze „L2“ eine negative Spannung an, wird ein „-“ (Minus) vor dem Wert angezeigt. -
Seite 9: Durchgangsprüfung
Durchgangsprüfung (Zum Einschalten Prüfspitzen aneinander halten) Legen Sie die Prüfspitzen an die zu prüfende Leitung, Sicherung o.ä. an. Bei einem Widerstand unter 10,0 k erscheint „LO“ im Display und ein akustisches Signal ertönt.Bei einem Widerstand größer 10,0 – 199,9 k erscheint der Widerstandswert auf dem Display, ist der Widerstand >... -
Seite 10: Technische Daten
Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle! Technische Daten Anzeige hintergrundbeleuchtetes LC-Display 3…1000 V AC (TRMS) +/- 3 Digits Nennspannungsbereich 4…1400 V DC +/- 3 Digits Drehfeldanzeige Indikation 0,85 Un Frequenzanzeige 0, 16.66...500 Hz Schaltbare Last 30 mA bei 230 V AC Einschaltdauer... - Seite 68 Würth Elektrogroßhandel GmbH & Co. KG PROTEC-Produktmanagement Ludwig-Erhard-Straße 21-39 65760 Eschborn...
