Bedienungsanleitung Funkempfängermodul Touch DIM RC
Anwendung und Funktion
Das TOUCH DIM RC Empfängermodul ermöglicht die Funkfernbedienung von 2 Leuchtengruppen mit OSRAM
Vorschaltgeräten mit Touch DIM. Das Modul empfängt Funktelegramme von Funktastern mit Enocean Technologie (z.B.
OSRAM Touch DIM WCU) und setzt sie in Touch DIM Signale um. Die Sender erzeugen die Sendeenergie direkt beim
Tastendruck. Es werden keine Batterien benötigt, die Sender sind wartungsfrei.
Sicherheits- und Installationshinweise
•
•
•
Das TOUCH DIM RC Modul dient ausschließlich zur Ansteuerung von
OSRAM Vorschaltgeräten mit Touch DIM-Funktion. Die Eingänge Learn, T1, T2 dürfen nicht mit einer externen
Spannung beaufschlagt werden. Betrieb ist nur mit AC Spannung zulässig.
Ein anderer als der bestimmungsgemäße Gebrauch kann
zur Beschädigung oder Zerstörung des Gerätes führen!

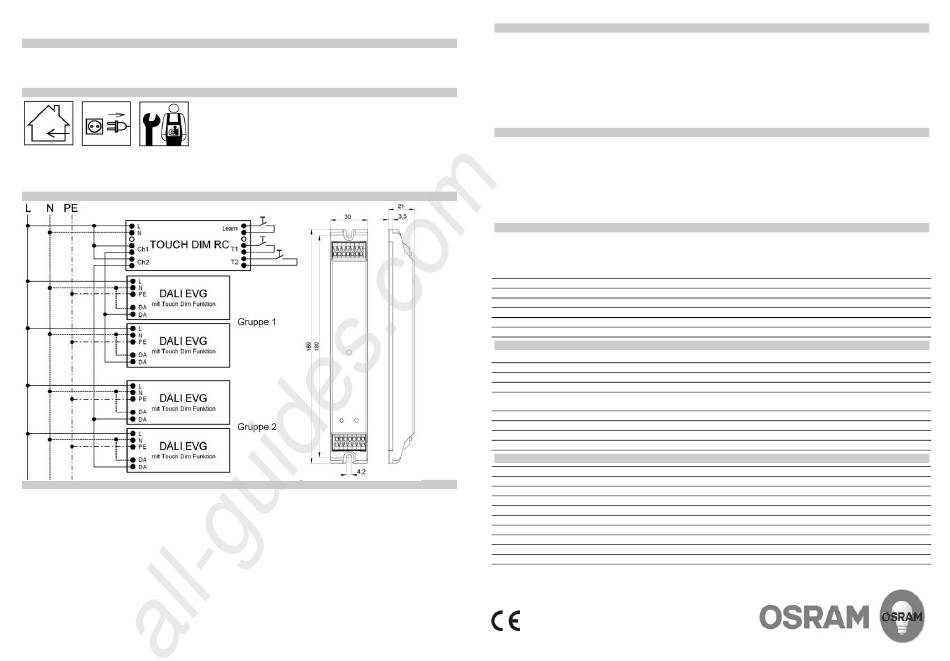

Anschlussschema, Bauform, Maße
Einlernen von Sendern
Um die an das Touch DIM RC Empfänger Modul angeschlossenen Vorschaltgeräte fernbedienen zu können, wird der
entsprechende Sender zuerst im Empfänger eingelernt.
Zum Einlernen die Taste „press to activate learn mode" mit einem elektrisch nicht leitfähigen Gegenstand (z.B. isolierter
Schraubendreher) drücken, bis die LED „Learn mode active" zu blinken beginnt. Alternativ den „Lern-Modus" über einen
an den Klemmen „Learn" angeschlossenen Taster (Schließer) starten.
Anschließend den einzulernenden Sender betätigen. Die LED leuchtet bei Empfang des Funktelegramms zur
Bestätigung des erfolgreichen Lernvorgangs für 4s, erlischt dann für weitere 4s und blinkt dann weiter. Solange die LED
blinkt können weitere Sender eingelernt werden.
Es werden stets beide Kanäle (= beide Tasten, Ch1 und Ch2) eines Senders eingelernt.
Den Lern-Modus durch erneuten Druck auf den Taster „press to activate learn mode" oder einen an den Klemmen
„Learn" angeschlossenen Taster beenden. Wenn für 30s kein Sender mehr betätigt wurde, wird der Lern-Modus
automatisch beendet.
All manuals and user guides at all-guides.com
Installation und Inbetriebnahme nur von einer Elektrofachkraft
Arbeiten am Gerät nur im spannungsfreien Zustand
Geltende Sicherheits- und Unfallverhütungsvorschriften sind
einzuhalten
Auslernen / Löschen von Sendern
Zum Auslernen die Taste „press to activate learn mode" mit einem elektrisch nicht leitfähigen Gegenstand drücken, bis
die LED „Learn mode active" zu blinken beginnt. Alternativ den „Lern-Modus" über einen an den Klemmen „Learn"
angeschlossenen Taster (Schließer) starten.
Anschließend den auszulernenden Sender betätigen, die LED erlischt bei Empfang des Funktelegramms zur
Bestätigung des erfolgreichen Löschvorgangs für 4s und blinkt dann weiter. Solange die LED blinkt, können weitere
Sender gelöscht werden.
Es werden stets beide Kanäle (= beide Tasten, Ch1 und Ch2) eines Senders ausgelernt.
Hinweis: Der Lern-Modus wird zusätzlich durch langsames Auf- und Abdimmen der Beleuchtung signalisiert. Während
des Lern-Modus ist die Empfindlichkeit des Empfängermoduls reduziert, damit benachbarte Sender nicht ungewollt
eingelernt werden. Gegebenenfalls den Sender näher an den Empfänger bringen.
Bedienung
Jeder Sender besitzt zwei Kanäle (Tasten), die auf die Ausgänge Ch1 und Ch2 des TOUCH DIM RC Empfängermoduls
wirken. Damit können zwei angeschlossene Leuchten-Gruppen bedient werden.
Ein Kurzdruck auf eine der beiden Kanaltasten des Senders schaltet die angeschlossene Leuchtengruppe ein bzw. aus.
Mit einem Langdruck kann die Beleuchtung gedimmt werden. Die Dimmrichtung wechselt mit jedem weiteren Langdruck.
Ein Langdruck bei ausgeschalteter Beleuchtung startet die Leuchten in minimaler Dimmstellung.
Optional können die angeschlossenen Leuchten auch mit an den Klemmen T1 bzw. T2 angeschlossenen externen
Tastern (Schließer) bedient werden. Der Taster an T1 wirkt dabei auf Ch1, der Taster an T2 entsprechend auf Ch2.
Hinweis: Grundsätzlich können alle Touch DIM/Touch DIM Sensor Funktionen der OSRAM Vorschaltgeräte fernbedient
werden. Weitere Bedienungshinweise hierzu entnehmen Sie bitte der Dokumentation der entsprechenden Produkte.
Hinweise zum Funkbetrieb
Montageort von Sender und Empfänger, Gebäudestruktur und Baumaterialien haben entscheidenden Einfluss auf die
Reichweite der Funkübertragung. Hindernisse zwischen Sender und Empfänger, Störquellen und Signalreflektionen
können die unten angegeben Reichweiten deutlich reduzieren. Im Zweifelsfall sollte vor der Installation ein
Reichweitentest durchgeführt werden (Reichweitenplanung z.B. mit EPM 100 von Enocean). Die folgenden
Übertragungsreichweiten sind als grobe Richtwerte zu sehen:
Freifeld
Hallen
Gänge und Flure
Räume mit Holz- od. Rigipswänden
Räume mit Ziegel- od. Gasbetonwänden
Räume mit Stahlbetonwänden
Störungssuche
Kein Licht
Keine Netzspannung vorhanden
Leuchtmittel sind defekt
Leuchte wurde über den Sender ausgeschaltet
Leuchte reagiert auf Tastendruck unerwartet
Sender ist nicht eingelernt
Empfängermodul ist zu weit vom Sender entfernt
Kabel falsch bzw. nicht angeschlossen
Der Taster wird zu lange/zu kurz gedrückt
Technische Daten
Betriebsspannung
Stromaufnahme
Leistungsaufnahme
Schutzklasse, Schutzart
Umgebungstemperatur
Frequenzband
Eingänge
Ausgänge
Anzahl Vorschaltgeräte pro Ausgang
Anzahl der Sender
ca. 300m
ca. 100m
ca. 50m
ca. 30m, Durchdringung von bis zu 7 Wänden
ca. 20m, Durchdringung von bis zu 3 Wänden
ca. 10m, Durchdringung von einer Wand
Abhilfe
Korrekten Netzanschluss kontrollieren
Leuchtmittel austauschen
Leuchte einschalten
Abhilfe
Sender einlernen wie beschrieben
Abstand zwischen Sender und Empfänger verringern
Modul und EVG korrekt verdrahten
Taster kürzer oder länger drücken
220-240V / 50...60Hz
ca. 9mA
max. 1,5W
II, IP 20
0...+50°C
868,3MHz
Learn, T1, T2 Eingänge für potentialfreie Schließer
potentialfreie Halbleiterelais für Ch1, Ch2, max. 45mA/240V
max. 15 QTi DALI EVG od. 15 QT DALI EVG
max. 30
