OSRAM TOUCH DIM RC Bedienungsanleitung

TOUCH DIM RC
Funk-Empfänger
Bedienungsanleitung
IV 2009
TOUCH-DIM-RC_ba0904de_we1.01.indd
OSRAM GmbH
Kunden Service Center
Customer-Service-Center (CSC)
Steinerne Furt 62
86167 Augsburg
Germany
Tel : +49 (0) 1803 677 - 200
(kostenpflichtig / charges apply)
Fax.: +49 (0) 1803 677 - 202
www.osram.com
www.osram.de
40083210319382
4008321031938
Beschreibung
L
TOUCH DIM RC Learn
N
A
Ch1
T1
out
Ch2
T2
out
Bedienung
Zweck und Anwendung
Der TOUCH DIM RC Funk-Empfänger ermöglicht die drahtlose
Ansteuerung von zwei Leuchtengruppen mit jeweils bis zu 15
TOUCH DIM
Der Funk-Empfänger kann in Leuchten oder mit optionalem
Zugentlastungs-Kit LMS CI BOX in Zwischendecken eingebaut
werden.
Funktion
Der Funk-Empfänger setzt die Funksignale von TOUCH DIM
WCU Wandsendern oder TOUCH DIM RMC Handsendern
in TOUCH DIM-Signale um und überträgt diese an die ange-
schlossenen Vorschaltgeräte.

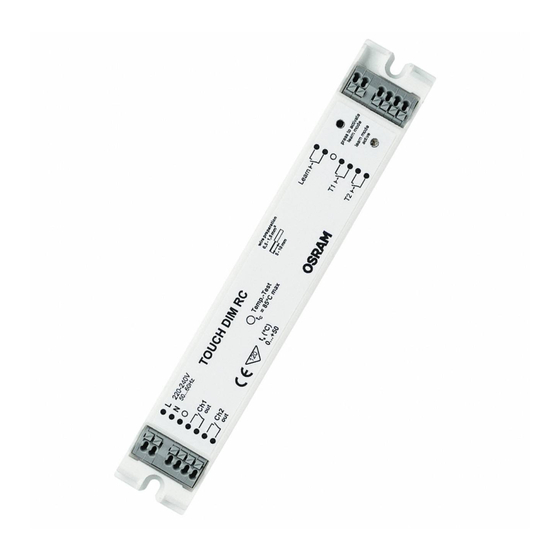

Aufbau
Der Funk-Empfänger besteht aus folgenden Komponenten:
• Anschlüsse (A):
– L, N: Spannungsversorgung
– Ch 1, Ch 2: potenzialfreie Ausgänge,
z.B. zum Anschluss von Vorschaltgeräten (Kanal 1 und 2)
– Learn: Optionaler Tastereingang zum Ein- und Auslernen
von Wand-/ Handsendern
B
– T1, T2: Optionale Tastereingänge zur Ansteuerung über
Draht
A
• Taste „press to activate learn mode" zum Ein- und Auslernen
von Wand-/ Handsendern (B)
C • LED (C)
Funktionsweise
Das Funksystem besteht aus zwei Kanälen (Ch 1 und Ch 2).
Die an den Ausgängen „Ch 1" und „Ch 2" angeschlossenen
Leuchtengruppen können mit TOUCH DIM WCU Wandsendern
oder TOUCH DIM RMC Handsendern unabhängig voneinander
bedient werden.
Grundsätzlich können alle TOUCH DIM-/ TOUCH DIM-Sensor-
Funktionen der OSRAM Vorschaltgeräte bedient werden.
Die Wand- und Handsender müssen im Funk-Empfänger
eingelernt werden.
Hinweis: Zur Bedienung der Wand- und Handsender siehe
separate Anleitungen.
Optional können die Leuchtengruppen auch mit an den Ein-
gängen T1 und T2 angeschlossenen externen Tastern bedient
werden. Der Taster an T1 wirkt dabei auf Kanal 1 (Ch 1), der
Taster an T2 auf Kanal 2 (Ch 2).
Wand-/ Handsender ein- und auslernen
 Taste „press to activate learn mode" (B) mit einem geeigne-
ten Gegenstand (z.B. isolierter Schraubendreher) oder den
am Eingang „Learn" angeschlossenen Taster lang drücken,
um den Lernmodus zu aktivieren.
Bestätigung: LED „learn mode active" (C) und Beleuchtung
blinken.
Solange LED und Beleuchtung blinken, können bis zu 30
Wandsender ein- oder ausgelernt werden.
 Taste des ein- oder auszulernenden Wand- oder Handsen-
ders drücken.
Wandsender: Obere Taste.
à Obere Taste bedient Kanal 1, untere Taste bedient
automatisch Kanal 2.
Handsender: Taste 1 (oder Taste 3).
à Taste 1 (Taste 3) bedient Kanal 1, die darunter liegende
Taste 2 (Taste 4) bedient automatisch Kanal 2.
Bestätigung:
– Einlernen: LED „learn mode active" und Beleuchtung
leuchten für 4 s, erlöschen für weitere 4 s und blinken
anschließend weiter.
– Auslernen: LED „learn mode active" und Beleuchtung
erlöschen für 4 s und blinken anschließend weiter.
Hinweis: Im Lernmodus ist die Empfindlichkeit des Emp-
fängermoduls reduziert, damit benachbarte Sender nicht
ungewollt eingelernt werden. Wand- oder Handsender ggf.
näher an den Funk-Empfänger bringen.
 Taste „press to activate learn mode" oder den am Eingang
„Learn" angeschlossenen Taster drücken, um den Lernmo-
dus zu beenden. Nach 30 Sekunden ohne Aktivität wird der
Lernmodus automatisch beendet.
-fähigen Vorschaltgeräten.
®
Seite 1 von 2
