Bedienungsanleitung
Funkempfänger Modul
Touch DIM RC
OSRAM GmbH Kunden Service Center
Albert-Schweitzer-Str.64, 81735 München
Tel
:+49 (0) 1803 677 - 200
Fax. :+49 (0) 1803 677 - 202
www.osram.com
www.osram.de
I / 2 0 0 4

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für OSRAM Touch DIM RC

Inhaltszusammenfassung für OSRAM Touch DIM RC

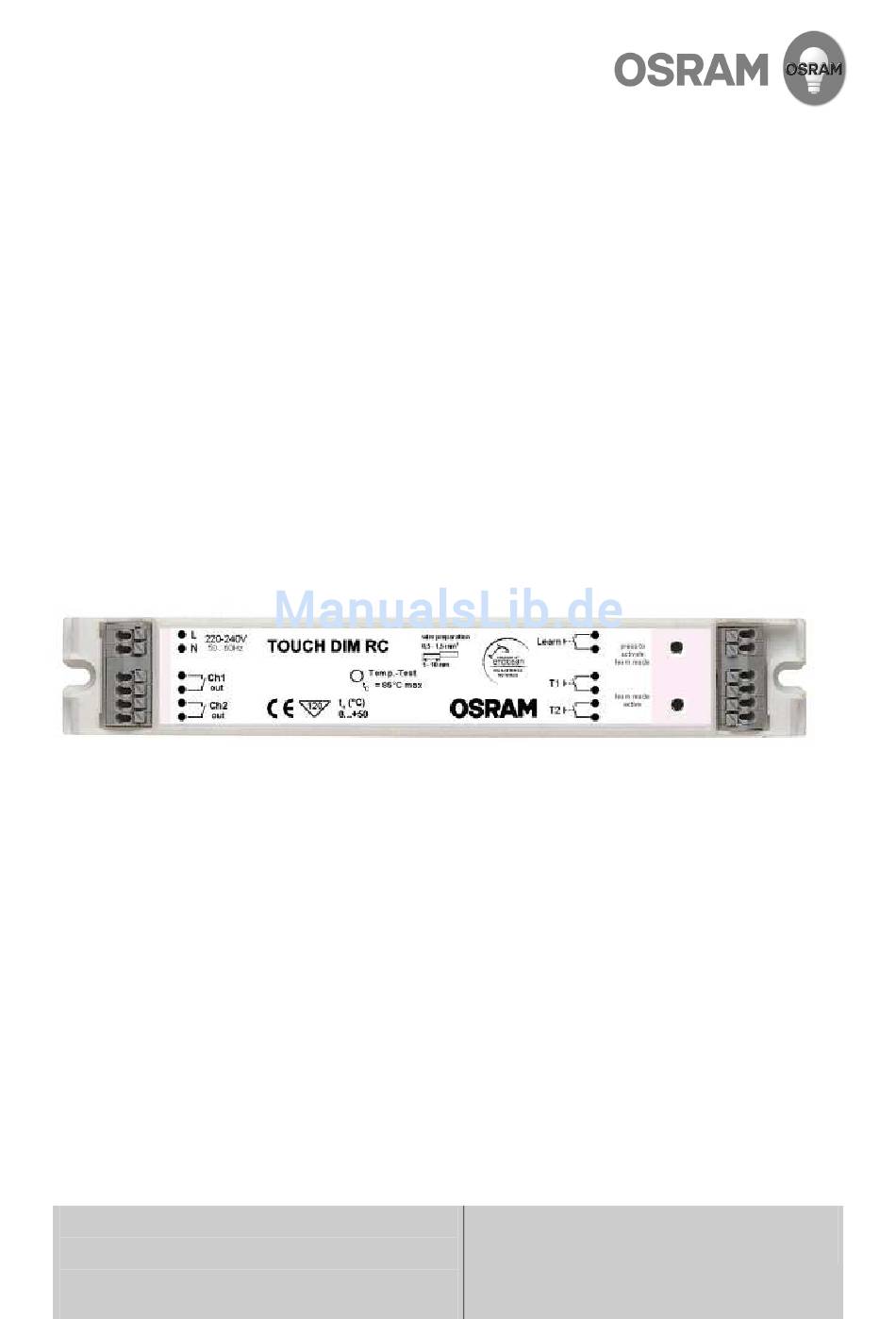

  • Seite 1 Bedienungsanleitung I / 2 0 0 4 Funkempfänger Modul Touch DIM RC www.osram.com OSRAM GmbH Kunden Service Center www.osram.de Albert-Schweitzer-Str.64, 81735 München :+49 (0) 1803 677 - 200 Fax. :+49 (0) 1803 677 - 202...

  • Seite 2: Inhaltsverzeichnis

    Vorschaltgeräten oder OSRAM Trafos mit Touch DIM – Funktion. Die Eingänge Learn, T1, T2 dürfen nicht mit Netzspannung oder einer andern externen Spannung beaufschlagt werden. Das Touch DIM RC Modul darf nur mit AC Spannung betrieben werden, ein DC Betrieb z.B. in Netzen mit USV Anlagen ist nicht zulässig.

  • Seite 3: Montage

    Touch Dim Funktion Gruppe 1 DALI EVG mit Touch Dim Funktion DALI EVG mit Touch Dim Funktion Gruppe 2 DALI EVG mit Touch Dim Funktion Max. EVG Anzahl: siehe technische Daten im Anhang OSRAM - Bedienungsanleitung: TOUCH DIM RC Seite 3...

  • Seite 4: Inbetriebnahme Und

    Inbetriebnahme und Bedienung Einlernen von Wandsendern Um die an das Touch DIM RC Empfänger Modul angeschlossenen Vorschaltgeräte fernbedienen zu können, muss der entsprechende Wandsender zuerst im Empfänger eingelernt werden. Zum Einlernen die im Empfänger integrierte die Taste „press to activate learn mode“ mit einen geeigneten Gegenstand (z.B.

  • Seite 5: Bedienung

    Jeder Wandsender besitzt zwei Kanäle (Tasten). Ein Kanal wirkt dabei auf den Ausgang Ch1, der andere auf den Ausgang Ch2 des TOUCH DIM RC Empfängermoduls. Entsprechend können bis zu zwei angeschlossene Leuchten-Gruppen (Gruppe 1 an Ch1, Gruppe 2 an Ch2 angeschlossen) unabhängig voneinander bedient werden.

  • Seite 6: Anhang

    30m, Durchdringung von bis zu 7 Wänden • Räume mit Ziegel- od. Gasbetonwänden: ca. 20m, Durchdringung von bis zu 3 Wänden • Räume mit Stahlbetonwänden: ca. 10m, Durchdringung von einer Wand Seite 6 OSRAM - Bedienungsanleitung: TOUCH DIM RC...

  • Seite 7: Störungssuche

    • Der Taster wird zu lange gedrückt. Beachten Sie: Drücken Sie den Taster zum Ändern der Helligkeit nur solange, bis die Leuchte die gewünschte Helligkeit hat. Drücken Sie den Taster bei allen anderen Funktionen nur kurz. OSRAM - Bedienungsanleitung: TOUCH DIM RC Seite 7...

  • Seite 8: Technische Daten

    Anzahl Vorschaltgeräte pro Ausgang: max. 15 QTi DALI EVG od. HTi Trafos od. 15 QT DALI EVG Anzahl der Wandsender: max. 30 Durch das CE-Zeichen wird die Konformität mit den relevanten EU-Richtlinien bestätigt. Seite 8 OSRAM - Bedienungsanleitung: TOUCH DIM RC...
