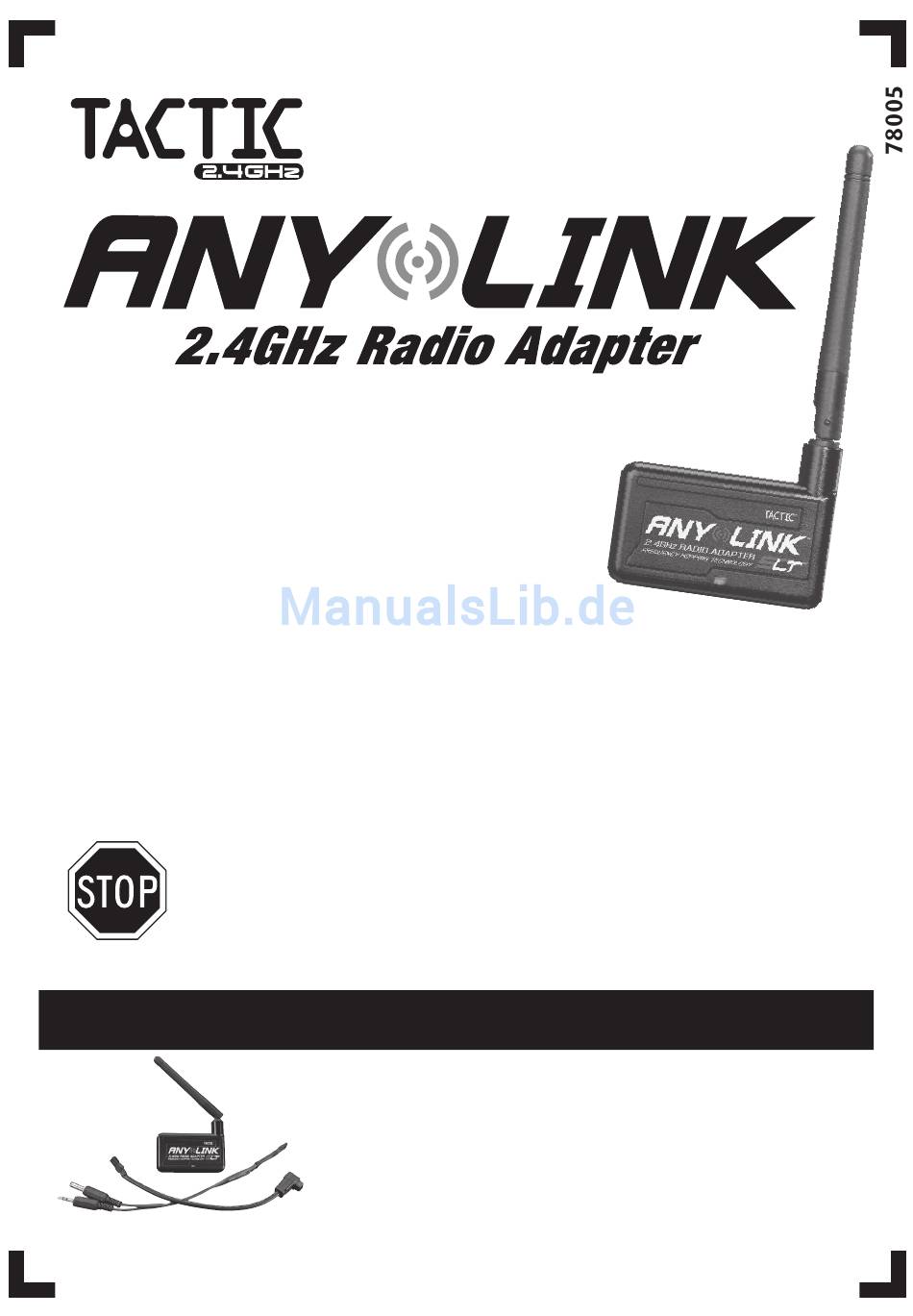

Betriebsanleitung

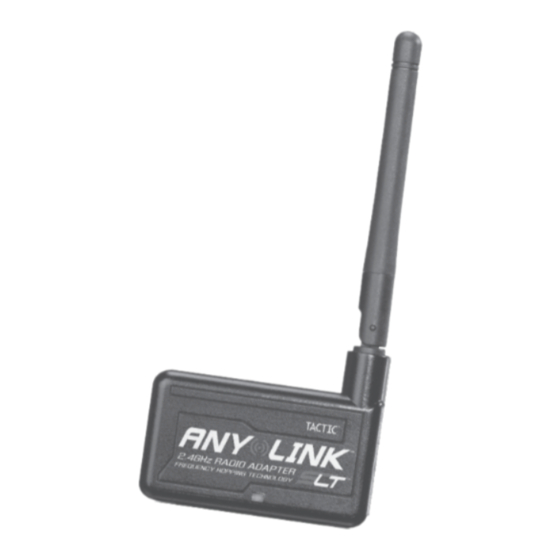

AnyLink
Externes 2,4 GHz HF-Modul
Mit dem AnyLink 2,4 GHz HF-Modul können nahezu alle RC-Sender an die
preisgünstigen Tactic Empfänger sowie die Tx-R Flugmodelle gebunden
werden. Futaba®- und Hitec®-Sender müssen mit einer Lehrer-/Schülerbuchse
ausgestattet sein. Graupner®, JR®- und Spektrum®-Sender müssen eine
Lehrer-/Schüler-/DSC-Buchse besitzen. Diese Sender können grundsätzlich für
die Verwendung mit 2,4 GHz, FM usw. ausgelegt sein.
Lesen Sie diese Gebrauchsanleitung vor der Benutzung des Geräts
vollständig durch! Bei Schäden aufgrund unsachgemäßen Gebrauchs
oder Veränderungen verliert die Garantie ihre Gültigkeit.
™
PACKUNGSINHALT
1x 2,4-GHz AnyLink-Adapter für Sender
1x Adapterkabel für Futaba (quadratische Buchse)
1x Adapterkabel für Graupner/JR/Spektrum
2x Selbstklebende Klettbänder
™
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Tactic AnyLink

  • Seite 1 Betriebsanleitung AnyLink Externes 2,4 GHz HF-Modul Mit dem AnyLink 2,4 GHz HF-Modul können nahezu alle RC-Sender an die preisgünstigen Tactic Empfänger sowie die Tx-R Flugmodelle gebunden werden. Futaba®- und Hitec®-Sender müssen mit einer Lehrer-/Schülerbuchse ausgestattet sein. Graupner®, JR®- und Spektrum®-Sender müssen eine Lehrer-/Schüler-/DSC-Buchse besitzen.
  • Seite 2 Die auf der Hobbico/Revell Homepage hinterlegte Senderkompatibilitätstabelle wird regelmäßig aktualisiert. Adapterkabel TACM0005 und TACM0007 besitzen einen LiFe Akku mit 6,6V und 200mAh zur Stromversorgung des AnyLink Moduls. Verwenden Sie beim Laden des Akkus unbedingt ein LiFe taugliches Ladegerät. Beachten Sie hierbei alle Sicherheitsvorschriften des Ladegerät Herstellers. Die...

  • Seite 3: Anylink Modul Montieren

    AnyLink Moduls zu vermitteln. Das AnyLink Modul muss vorher einmal generell auf Ihren Sender und Modell programmiert werden. Um das Modell mit AnyLink zu binden, gehen Sie wie folgt vor: Tx-R Micro Modelle: Schalten Sie zuerst den AnyLink ein, dann das Modell.

  • Seite 4: Vorbereitungen Und Anschluss Des Anylink

    HINWEIS: Der zuletzt gebundene Sender wird im Modell eingebautem Empfänger abgespeichert, d.h. wenn schon Modelle mit Tactic/AnyLink im Betrieb sind, schalten Sie zuerst Ihren Sender/AnyLink an und das Modell wird sich auf Ihr System binden, weil es zuerst nur nach diesem System sucht. Wenn Ihr Sender...
  • Seite 5 Senders auf AUS stellen. Die quadratische Schülerbuchse des Kabels in die Schülerbuchse des Senders einstecken. Wenn Sie jetzt den Sender einschalten, muss die grüne LED des AnyLink Moduls leuchten. Weitere Information finden Sie in der Anleitung zum Adapterkabel TACM0007 (siehe auch Hobbico/Revell Homepage).
  • Seite 6 Schüler/DSC Buchse des Senders einstecken. Der Logikschaltkreis des Senders schaltet sich automatisch ein, was normal ist. Den Stromstecker zu diesem Zeitpunkt NICHT mit dem Sender verbinden. Stecken Sie das Kabel in die AnyLink EINGANGSBUCHSE ein. Stecken Sie dann erst das Kabel in die Senderladebuchse ein.

  • Seite 7: Geeignete Empfänger

    GEEIGNETE EMPFÄNGER • Das AnyLink Modul ist kompatibel zu allen Tactic Empfängern mit 2,4 GHz, z.B. 6-Kanal Empfänger TR624 (TACL0624) und dem 3-Kanal Empfänger TR324 (TACL0324). • AnyLink ist kompatibel mit allen Tx-R Modellen. • AnyLink ist nicht kompatibel zu Empfängern, die nicht zu der Marke Tactic gehören.

  • Seite 8: Normale Kanalzuordnung

    Piepton, und die AnyLink-LED leuchtet. WARNUNG: Bei JR- oder Spektrum-Sendern den EIN-/AUS Schalter NIEMALS auf EIN stellen! Dadurch würde AnyLink keine Signale mehr an den Tactic-Empfänger senden, was zu einem Kontrollverlust über das Modell führen würde! Bei JR-/ Spektrum-Sendern muss der EIN-/AUS-Schalter bei der Steuerung eines Modells mit AnyLink STETS auf AUS bleiben.
  • Seite 9 8. Sicherstellen, dass alle Kanäle zwischen dem Sender und dem Flugsystem des Modellflugzeugs ordnungsgemäß zugeordnet sind. Ist dies nicht der Fall, die Schritte 1 bis 7 wiederholen, um AnyLink wieder in den Modus für die „NORMALE KANALZUORDNUNG“ umzuschalten (siehe Beschreibung auf Seite 8).

  • Seite 10: Tactic-Empfänger

    Anleitung montieren. Für die Bindung von AnyLink mit dem Tactic-Empfänger folgende Schritte ausführen: WICHTIG: Bevor Sie die Funktion vom AnyLink überprüfen, darf nicht sich im Bereich des Propeller befinden. Anderenfalls könnten Verletzungen verursacht werden, wenn der Motor sich während der Einstellungen plötzlich anläuft. Auch muss das Modell gesichert werden, damit es sich nicht bewegen kann.
  • Seite 11 Position zu bewegen. Die Standardeinstellung für den Gaskanal ist „letzte Position beibehalten“ (= Hold). Hierzu folgt wie vorgehen: 1. Den Sender/AnyLink und den Empfänger mit Strom versorgen. 2a. Wird ein elektronischer Fahrtregler verwendet, diesen NICHT aktivieren. NICHT versuchen, die Fail-Safe-Position des Gases einzustellen, wenn der elektronische Fahrtregler angeschaltet ist.

  • Seite 12: Systemprüfung Und Betrieb

    Kanalzuordnung: Funktionieren die Servos des Flugzeugmodells nicht gemäß den vom Sender gesendeten Vorgaben, das System zurücksetzen und hierzu alle Schritte im Abschnitt AnyLink-Betrieb auf Seite 8 wiederholen. Den Vorgang mit dem nächsten Schritt fortsetzen, wenn alle Kanäle ordnungsgemäß zugeordnet sind.

  • Seite 13: Anweisungen Zur Unterbrechung Der Stromversorgung

    PRÜFUNG UND BETRIEB vornehmen und erneut versuchen. INAKTIVITÄTSALARM Ist das AnyLink Modul mit Strom versorgt und die Steuerknüppel des Senders werden mindestens 4 Minuten nicht bewegt, generiert AnyLink Warnsignale, um darauf hinzuweisen, dass das Gerät mit Strom versorgt wird und AnyLink ein Signal sendet.

  • Seite 14: Wichtige Warn- Und Sicherheitshinweise

    • Die Sender und Modelle nicht an extrem heißen oder kalten Orten lagern und vor Sonnenlicht oder Feuchtigkeit schützen. RC-Geräte kühl und trocken lagern. • Chemikalien dürfen nicht mit irgendwelchen Teilen von AnyLink in Berührung kommen. Substanzen wie Brennstoffe, Dieselkraftsofff, Sekundenkleber usw.

  • Seite 15: Warn- Und Sicherheitshinweise Zum Life Akku

    überhitzen, was zu Verletzungen oder Sachschäden führen kann. TECHNISCHE DATEN Kompatible Sender: Futaba-, Hitec-, JR- Spektrum- und Graupner Sender, max. 9 Kanäle Kompatible Empfänger: Empfänger der Marke Tactic Frequenzen: 2,403 bis 2,480 GHz Modulation: FHSS-Frequenzspreizung EIN-Anzeige: LED und akustischen Signaltöne Inaktivitätsalarm:...

  • Seite 16: Informationen Über Die Ce-Konformität Für Die Europäische Union

    6-Kanalempfänger TR624 zu 2,4 GHz TACM0001 Adapterkabel für AnyLink SLT 2,4 GHz (Futaba quadratisch), bei AnyLink enthalten TACM0002 Adapterkabel für AnyLink SLT 2,4 GHz ( JR, Spektrum), bei AnyLink enthalten TACM0003 Adapterkabel für AnyLink SLT 2,4 GHz (Futaba/Hitec rund) TACM0004 Adapterkabel für AnyLink SLT 2,4 GHz (Hitec Aurora)

  • Seite 17: Konformitätserklärung

    KONFORMITÄTSERKLÄRUNG...
  • Seite 18 © 2013 Revell GmbH, Henschelstr. 20-30, D-32257 Bünde. A subsidiary of Hobbico, Inc. REVELL IS THE REGISTERED TRADEMARK w w w . h o b b i c o . d e OF REVELL GMBH & CO. KG, GERMANY.
