Inhaltszusammenfassung für ZTE MF268
- Seite 1 ZTE MF268 Kurzanleitung.

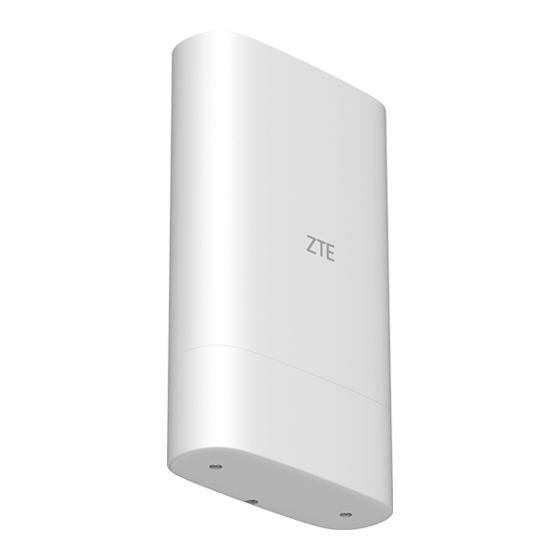

- Seite 3 Scannen Sie diesen QR-Code, um die ZTE Install Helper-Anwendung her unterzuladen. Diese App für iOS und Android Geräte unterstützt Sie dabei den richtigen Platz mit der besten Verbindung zu finden, an dem Sie den ZTE MF268 Outdoor Router montieren können.
-
Seite 4: Das Gerät Installieren
1. Das Gerät installieren Lieferumfang • ZTE MF268 Outdoor Router • PoE-Adapter (Power over Ethernet) • 10 m Flachband-Netzwerkkabel (weiß) • 1,8 m Netzwerkkabel • 4 Schrauben + 4 Dübel (für Wandmontage) • 2 Schellen aus rostfreiem Stahl • 2 Dichtungsringe aus Gummi •... - Seite 5 Wichtige Installationshinweise • Das Gerät muss innerhalb des Schutzbereichs des Blitzableiters (45 Grad) liegen, um zu vermeiden, dass es durch einen Blitzeinschlag beschädigt wird. In Bergen und Gebieten mit hoher Blitzaktivität muss das Gerät innerhalb von 30 Grad des Blitzableiters installiert werden. •...
- Seite 6 • Stellen Sie sicher, dass die Mindestabstände zwischen dem Gerät und umliegenden Objekten laut Skizze eingehalten werden. • Mindestanforderungen für die Installation an einem Metallmast: Stellen Sie sicher, dass der Durchmesser des Masts mindestens 30 mm und maximal 60 mm beträgt. Die Wandstärke des Masts muss mindestens 4 mm betragen.
-
Seite 7: Das Gerät Vorbereiten
2. Das Gerät vorbereiten • Sie brauchen eine aktivierte Nano-SIM-Karte. In diesem Gerät ist die SIM- Karte bereits vorinstalliert. • Die Login-Informationen finden Sie auf dem Geräteaufkleber an der Rückseite des Geräts. Im Lieferumfang sind zusätzliche Aufkleber enthalten, bitte bewahren Sie diese sorgfältig auf um den Zugriff auf das Gerät zu gewährleisten! -
Seite 8: Einlegen Der Nano-Sim-Karte
3. Einlegen der Nano-SIM-Karte Verwenden Sie den Kreuzschlitzschraubenzieher, um die beiden Schrauben an der Unterseite des Geräts zu lösen und entfernen Sie dann die Abdeckung. Legen Sie die Nano-SIM-Karte ein und achten Sie darauf, dass Sie sich zur Gänze im Gerät befindet und nicht herausragt. WARNUNG! Um das Gerät nicht zu beschädigen, verwenden Sie keine SIM-Karten mit einem anderen Formfaktor, der nicht dem Standard entspricht. -
Seite 9: Die Richtige Installationsposition Finden
4. Die richtige Installationsposition finden Verwenden Sie das Flachband-Netzwerkkabel, um den mitgelieferten PoE- Adapter (Power over Ethernet) mit diesem Gerät zu verbinden. Verwenden Sie dazu am PoE-Adapter jenen RJ45-Anschluss, der die Bezeichnung RJ45-2 PWR LAN-OUT trägt. Schließen Sie den PoE-Adapter mittels dem mitgelieferten Netzstecker an die Steckdose an. - Seite 10 Suchen Sie die Position mit der besten Signalstärke, um Ihr Gerät zu installieren. Trennen Sie den PoE-Adapter und das Netzwerkkabel wieder.
-
Seite 11: Installieren Des Geräts
5. Installieren des Geräts HINWEIS! Weitere Hinweise zur Installation entnehmen Sie bitte der beiliegenden Montageanleitung. • Installation an einem Mast Öffnen Sie die zwei mitgelieferten Schellen. Führen Sie die beiden Schellen wie auf der Abbildung angezeigt durch die zwei Öffnungen in der Halterung auf der Rückseite des Geräts. Befestigen Sie die beiden Schellen mit zwei Dichtungsringen aus Gummi am Mast und schließen Sie sie möglichst eng. - Seite 12 • Installation an einer Wand Markieren Sie die beiden Positionen zum Bohren an der Wand. Der Abstand zwischen den zwei Löchern beträgt 58 mm. Verwenden Sie einen 6 mm Schlagbohrer, um Löcher an den markierten Positionen zu bohren. Installieren Sie dann zwei der mitgelieferten Dübel und Schrauben.
- Seite 13 Hängen Sie das Gerät an den Schrauben auf.
-
Seite 14: Verbinden Des Netzwerkkabels
6. Verbinden des Netzwerkkabels Führen Sie das mitgelieferte Flachband-Netzwerkkabel durch die Dichtung an der Unterseite des Geräts, verbinden Sie es mit dem Netzwerkanschluss (RJ45-Anschluss) und platzieren Sie das Netzwerkkabel dann wie in der Abbildung. Platzieren Sie die Abdeckung wieder auf dem Gerät und ziehen Sie die zwei Schrauben fest. -
Seite 15: Anschließen Des Poe-Adapters Und Einer Inneneinheit
7. Anschließen des PoE-Adapters und einer Inneneinheit Schließen Sie das Flachband-Netzwerkkabel, welches bereits mit diesem Gerät (Außeneinheit, ODU) verbunden ist, an jenen RJ45-Anschluss am PoE- Adapter, der die Bezeichnung RJ45-2 PWR LAN-OUT trägt. Verwenden Sie ein weiteres Netzwerkkabel, um den anderen RJ45- Anschluss am PoE-Adapter, der die Bezeichnung RJ45-1 LAN-IN trägt, mit der Inneneinheit (IDU, zum Beispiel ein WLAN-fähiger Router) zu verbinden (separat erhältlich). -
Seite 16: Überprüfen Der Installation
8. Überprüfen der Installation Geräteinstallation: • Der MF268 ist fest und sicher installiert (an einer Wand oder an einem Mast). • Die Nano-SIM-Karte ist im Gerät installiert. • Das Flachband-Netzwerkkabel ist am Gerät angeschlossen. • Die Abdeckung ist am Gerät angebracht und fest verschraubt. -
Seite 17: Ändern Der Geräteeinstellungen
10. Ändern der Geräteeinstellungen Sie können die Geräteeinstellungen ändern, indem Sie sich bei der Konfigurationswebseite anmelden. Die standardmäßige IP-Adresse der Konfigurationswebseite lautet 192.168.254.1. Sie finden die IP-Adresse und das Kennwort auf dem Aufkleber an der Geräterückseite. Starten Sie Ihren Internetbrowser auf einem über diesen Router mit dem Internet verbundenen Gerät und geben Sie die IP- Adresse der Konfigurationswebseite in der Adressleiste ein. - Seite 18 Leuchtanzeigen POWER Leuchtet blau: Gerät ist eingeschaltet, und PoE-Stromversorgung funktioniert normal. Aus: Gerät ist ausgeschaltet, oder PoE-Stromversorgung funktioniert nicht normal. Leuchtet blau: Der WAN-Anschluss ist mittels Netzwerkkabel verbunden. Aus: Es ist kein Netzwerkkabel angeschlossen. NETWORK Rot: Das Gerät ist eingeschaltet, aber nicht für das Mobilnetz registriert.
-
Seite 19: Rechtliche Informationen
Form und unter Verwendung jedweder Mittel, seien es elektronische oder mechanische, inklusive der Erstellung von Fotokopien und Mikrofilmen, verwendet werden. Hinweis Die ZTE Corporation behält sich das Recht vor, Druckfehler und technische Änderungen in dieser Anleitung ohne Vorankündigung zu korrigieren oder zu aktualisieren. Haftungsausschluss Die in dieser Anleitung verwendeten Bilder und Screenshots können vom... -
Seite 20: Warnungen Und Sicherheitshinweise
Warnungen und Sicherheitshinweise Sicherheitsvorkehrungen Funkfrequenz -Interferenzen Allgemeine Anmerkungen zu Interferenzen Manche elektronischen Geräte sind anfällig für elektromagnetische Störungen. Das Gerät möglichst weit entfernt von Fernsehern, Radios und anderen elektronischen Geräten aufstellen, um elektromagnetische Störungen zu vermeiden. Medizinische Geräte • Schalten Sie das Gerät auf Anweisung in Krankenhäusern, Kliniken oder medizinischen Einrichtungen aus. - Seite 21 Handhabung des Produkts • Bitte halten Sie mindestens 20 Zentimeter Abstand von Ihrem Gerät. • Um Schaltungsstörungen zu vermeiden, verwenden Sie das Gerät nicht in staubigen, feuchten oder schmutzigen Umgebungen oder in der Nähe von Magnetfeldern. • Bevor Sie das Gerätekabel anschließen oder trennen, beenden Sie die Verwendung des Geräts und trennen Sie das Netzteil.
- Seite 22 Das Gerät enthält scharfkantige Kleinteile, die zu Verletzungen führen bzw. sich lösen und bei Verschlucken zum Ersticken führen können. Zubehör • Verwenden Sie ausschließlich Original-Zubehör oder von ZTE autorisiertes Zubehör. Nicht autorisiertes Zubehör kann die Leistung des Geräts beeinträchtigen, das Gerät beschädigen oder Sie in Gefahr bringen. •...
- Seite 23 Reinigung und Wartung • Die empfohlenen Betriebstemperaturen sind von -40 °C bis +55 °C und die Lagertemperaturen sind von -40 °C bis +70 °C. Luftfeuchtigkeit: 5 % bis 95 %. • Während der Lagerung, des Transports und der Verwendung des Geräts halten Sie es trocken und vermeiden Sie scharfe Kollisionen mit anderen Objekten.
- Seite 24 ZTE-Produkt zurückzuweisen, zurückzugeben, oder eine Rückerstattung für ein solches Produkt zu erhalten. Diese Garantie stellt für Endbenutzer das einzige Rechtsmittel und für ZTE die einzige Haftbarkeit zu defekten oder fehlerhaften Produkten dar. Sie gilt anstelle aller anderen ausdrücklichen, stillschweigenden oder gesetzlichen Garantien, u.
- Seite 25 Folgeschäden haftbar gemacht werden, die auf der Verwendung dieses Produkts beruhen oder sich im Zusammenhang mit dieser Verwendung ergeben, unabhängig davon, ob ZTE über die Möglichkeit solcher Schäden informiert wurde, davon wusste oder davon hätte wissen sollen, einschließlich, jedoch nicht darauf beschränkt, verlorene Profite, Geschäftsausfälle, Kapitalkosten, Kosten, die durch...
-
Seite 26: Eu-Konformitätserklärung
Für Recycling-Informationen nach der WEEE-Richtlinie für dieses Produkt senden Sie bitte eine E-Mail an weee@zte.com.cn EU-KONFORMITÄTSERKLÄRUNG Die ZTE Corporation erklärt hiermit, dass das Funkgerät Typ MF268 den Vorgaben der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:... - Seite 28 ZTE CORPORATION NO. 55, Hi-tech Road South, ShenZhen, VR China Postleitzahl: 518057...
