11 .3 .3 Montage auf Wand ohne Dose

Der Leser kann auch ohne Schalterdose montiert werden. Hierzu
ein Leerrohr für die Anschlussleitung vorsehen.
Stellen Sie sicher, dass die Schallaustrittsöffnung nicht komplett
verschlossen ist, damit die akustische Rückmeldung des Lesers
hörbar bleibt.

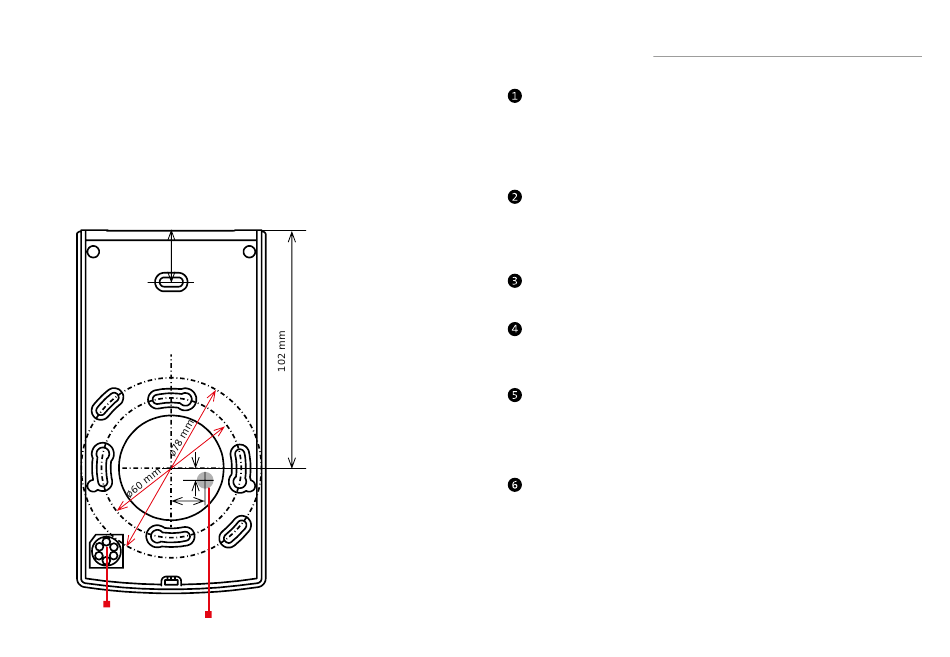

22,25 mm
6 mm
15 mm
Schallaustrittsöffnung
Kabelaustritt
Montage auf Wand ohne Dose
Bohren Sie laut Maßzeichnung die entsprechenden Löcher,
und stecken Sie Dübel in die Löcher. (Schrauben und Dübel
sind nicht im Lieferumfang enthalten!). Beachten Sie, dass
sich der Kabelaustritt innerhalb der runden Aussparung im
Gehäuseunterteil befindet.
Legen Sie das Gehäuseunterteil auf die entsprechenden Lö-
cher, und drehen Sie die Schrauben an der markierten Stelle
ein. Beachten Sie den maximalen Schraubendurchmesser
von 3 mm.
Prüfen Sie mit einer Wasserwaage die lotrechte Ausrich-
tung.
Führen Sie die Anschlussleitung am Gehäuseoberteil durch
die Öffnung des Gehäuseunterteils in das Leerrohr bis zum
Verteiler bzw. zur Auswerteeinheit.
Hängen Sie das Gehäuseoberteil von oben in einem Winkel
von cirka 45° in das Gehäuseunterteil, drücken Sie es nach
unten und schließen Sie das Gehäuse. Stellen Sie sicher,
dass die Anschlussleitung nicht gequetscht wird!
Arretieren Sie das Gehäuseoberteil durch Eindrehen der
Gehäuseschraube.
