telenot R/K-MD Technische Beschreibung Seite 15

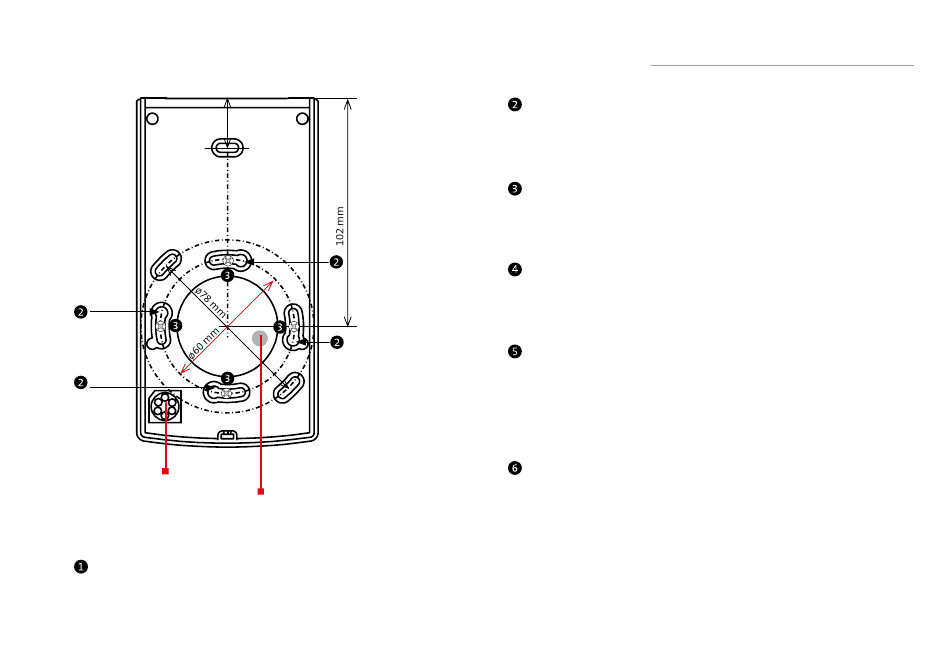

22,25 mm
Schallaustrittsöffnung
Kabelaustritt
Montage auf Schalterdose (Ø 60 mm)
Lösen Sie die Schrauben der Hohlraum- oder Einputz-Dose
bis zu einem Mindestüberstand von 3 mm.
Fahren Sie das Gehäuseunterteil so in die Schrauben ein,
dass die Schraubenköpfe durch die breitere Ausfräsung der
Langlöcher sichtbar sind (2 Schrauben horizontal oder 2
Schrauben vertikal).
Drehen Sie das Gehäuseunterteil so, dass die Schrauben
in die schmalere Ausfräsung der Langlöcher zeigen, und
ziehen Sie diese fest. Prüfen Sie die lotrechte Ausrichtung
mit einer Wasserwaage.
Führen Sie die Anschlussleitung am Gehäuseoberteil durch
die Öffnung des Gehäuseunterteils in die Dose und durch
ein entsprechendes Leerrohr bis zum Verteiler oder bis zur
Auswerteeinheit.
Bei Montage auf metallischen Untergrund zunächst das
Distanzset cryplock montieren (siehe Zusatzmodule/Dis-
tanzset). Hängen Sie das Gehäuseoberteil von oben in ei-
nem Winkel von cirka 45° in das Gehäuseunterteil, drücken
Sie es nach unten und schließen Sie so das Gehäuse. Stellen
Sie sicher, dass die Anschlussleitung nicht gequetscht wird!
Arretieren Sie das Gehäuseoberteil durch Eindrehen der
Gehäuseschraube.
Montage
