Montage
11 .3 .2 Montage auf Abzweigdose (Ø 78 mm)
Der Leser kann wahlweise in eine Einputz-Abzweigdose oder in
eine Hohlwand-Abzweigdose montiert werden. Achten Sie dar-
auf, dass die Schallaustrittsöffnung nicht komplett verschlossen
ist, damit die akustische Rückmeldung des Lesers hörbar bleibt.

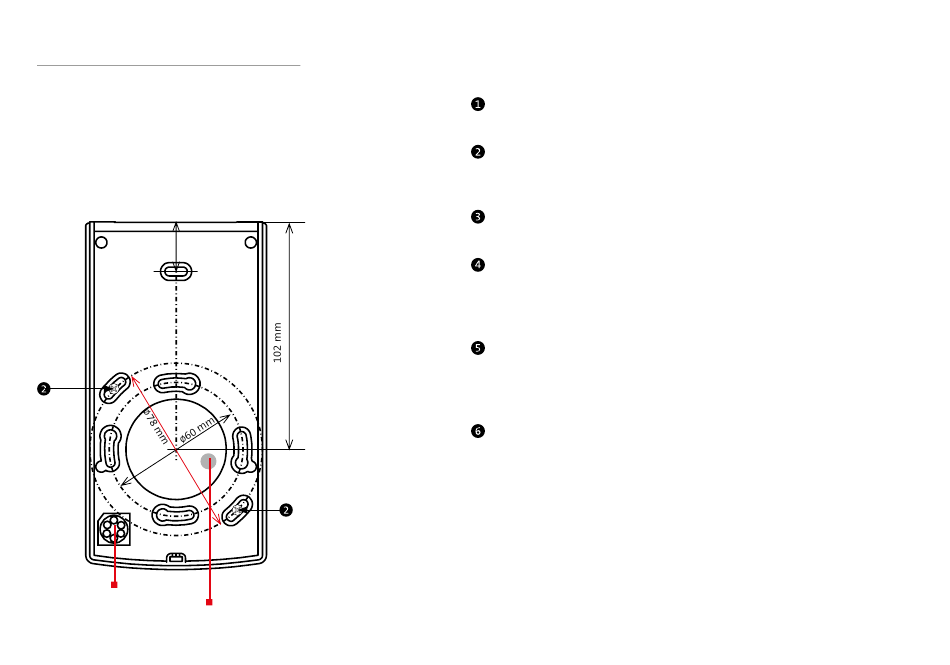

22,25 mm
Schallaustrittsöffnung
Kabelaustritt
Montage auf Abzweigdose (Ø 78 mm)
16
Lösen Sie die Schrauben der Hohlraum- oder Einputz-Dose
bis zu einem Mindestüberstand von 3 mm.
Legen Sie das Gehäuseunterteil so auf die Abzweigdose,
dass die Schrauben an der markierten Stelle eingedreht
werden können.
Drehen Sie die Schrauben ein und ziehen Sie diese fest. Prü-
fen Sie die lotrechte Ausführung mit einer Wasserwaage.
Führen Sie die Anschlussleitung am Gehäuseoberteil durch
die Öffnung des Gehäuseunterteils in die Dose und durch
ein entsprechendes Leerrohr bis zum Verteiler oder bis zur
Auswerteeinheit.
Hängen Sie das Gehäuseoberteil von oben in einem Winkel
von cirka 45° in das Gehäuseunterteil, drücken Sie es nach
unten und schließen Sie das Gehäuse. Stellen Sie sicher,
dass die Anschlussleitung nicht gequetscht wird!
Arretieren Sie das Gehäuseoberteil durch Eindrehen der
Gehäuseschraube.
