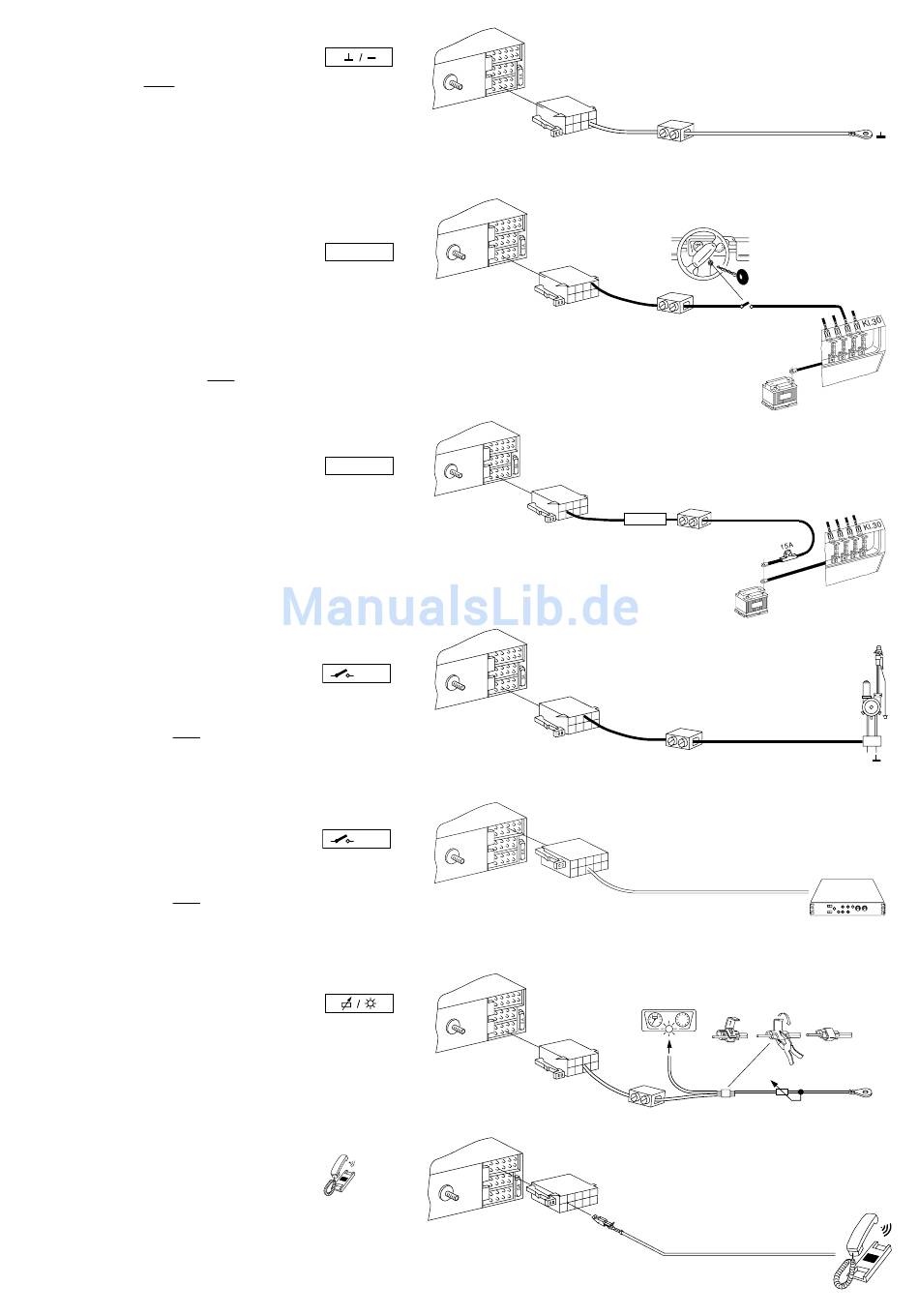

Anschlußhinweise, Fig. 4
Masseanschluß (Ground)
Massekabel nicht am Minuspol der Batterie anklemmen.
Massekabel zu einem geeigneten Massepunkt verlegen
(Karosserieschraube, Karosserieblech) und entsprechend
Massepunkt kürzen. Massekabel abisolieren und Krallen-
kabelschuh anschlagen (ggf. nachlöten). Kontaktfläche des
Massepunktes metallisch blank kratzen und mit Graphitfett
einfetten (wichtig für gute Masseverbindung).
Massekabel anschrauben.
Pluskabelanschluß (ACC + 12 V)
(Ignition)
Wird das Pluskabel am Sicherungshalter Kl.15
(Plus über Zündschloß geschaltet) hinter der Sicherung ange-
schlossen, so ist das Ein- und Ausschalten des Autoradios über
Zündung möglich.
Außerdem schaltet das Gerät zum Schutz der Batterie automa-
tisch nach einer Stunde aus.
Die Stunden-Logik wird nicht aktiviert, wenn Dauerplus (Kl.30)
angeschlossen wird.
Dauerplusanschluß (Battery + 12 V)
Fahrzeugseitiges Pluskabel nicht anschließen.
Pluskabel (rot) mit starkem Querschnitt (2,5 mm
verlegen (Kabel nicht unmittelbar an Kabelbäumen verlegen).
Sicherungshalter zur Absicherung des Pluskabels anschließen
und am Pluspol der Batterie anklemmen (ggf. Loch in Spritzwand
bohren und entsprechend Kabeldurchführung verwenden).
Steuerkabel (Power Antenna +)
Das Steuerkabel ist der geschaltete Plusausgang für
externe Komponenten z.B.: Motorantenne.
Das Steuerkabel nicht an Klemme 15 (Plus geschaltet) oder
Klemme 30 (Dauerplus) anschließen.
Steuerkabel (Amplifier)
Das Steuerkabel ist der geschaltete Plusausgang für
externe Komponenten z.B.: Verstärker/Equalizer.
Das Steuerkabel nicht an Klemme 15 (Plus geschaltet) oder
Klemme 30 (Dauerplus) anschließen.
Beleuchtungsanschluß (Illumination)
Beleuchtungsanschluß für Fahrzeuge mit regelbarer
Instrumentenbeleuchtung (plusgeregelt).
Telefon Mute (low)
Bei Anschluß eines Telefons wird das Autoradio während des
Telefonierens stummgeschaltet.
+12V
per. +12V
2
) zur Batterie
+12V
+12V
- 3 -
br
rt
Kl. 15
rt
per +12V
1 2 V
ge/gn
bl
P I N 6
2
or
gr
PIN 4
Störfreier Massepunkt
1 2 V
+12V
3
+
