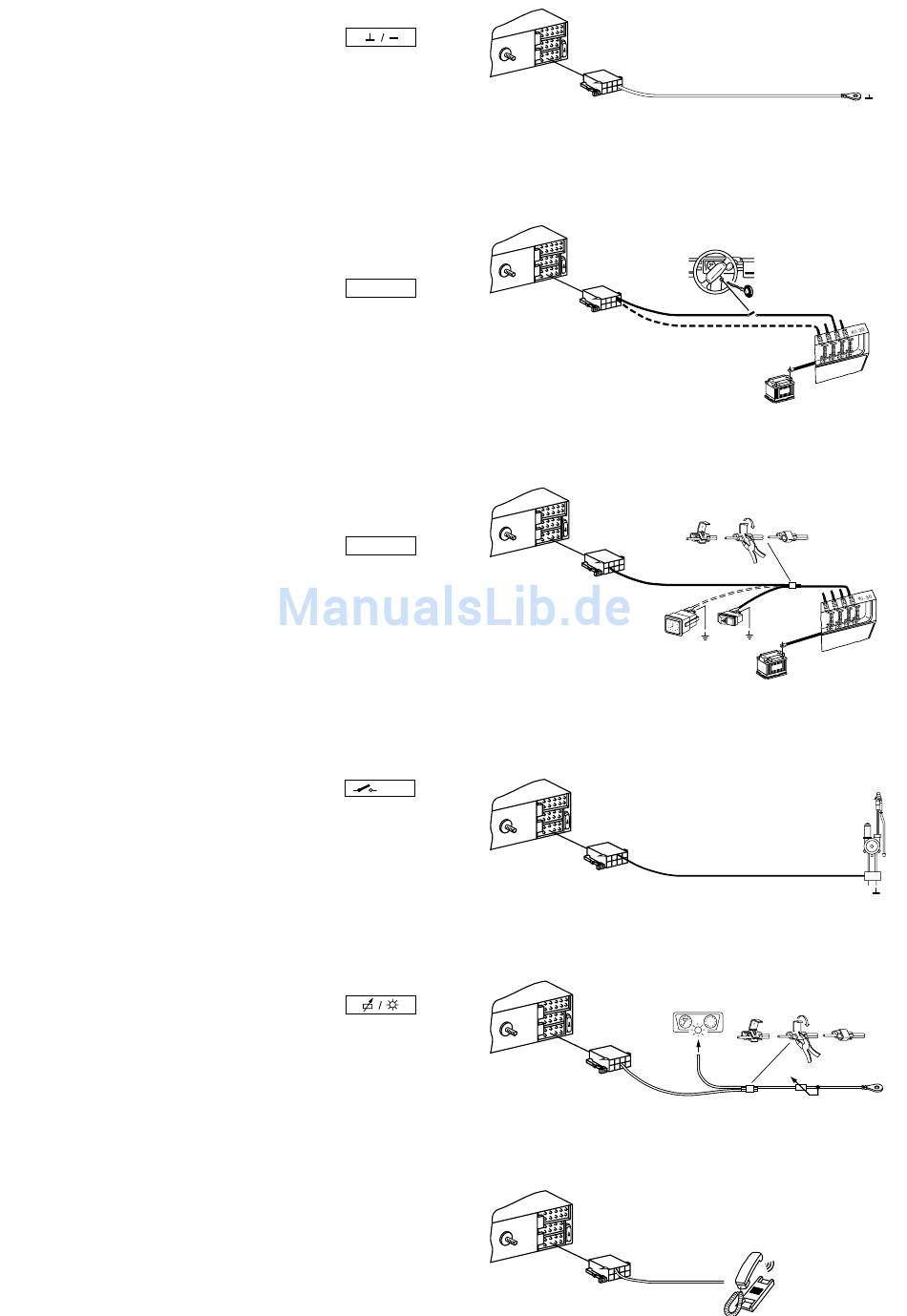

Anschlußhinweise, Fig. 5
Masseanschluß (Ground)
Massekabel nicht am Minuspol der Batterie anklemmen.
Massekabel zu einem geeigneten Massepunkt verlegen (Karosserie-
Störfreier Massepunkt
schraube, Karosserieblech) und entsprechend Massepunkt kürzen.
Massekabel abisolieren und Krallenkabelschuh anschlagen (ggf. nach-
löten).
Kontaktfläche des Massepunktes metallisch blank kratzen und mit
Graphitfett einfetten (wichtig für gute Masseverbindung).
Massekabel anschrauben.
Fig. 5/1
Pluskabelanschluß (ACC + 12 V)
+12V
(Ignition)
Kl. 15
Pluskabel mit Steckverteiler am Sicherungshalter Kl. 30 (Dauerplus)
oder Kl. 15 (Plus über Zündschloß geschaltet) hinter der Sicherung
anstecken.
1 2 V
Fig. 5/2
2
3
per. +12V
Dauerplusanschluß (Battery + 12 V)
Dauerplusanschluß mit Kabel und Kabelklemme an ein abgesichertes
Dauerplus-Kabel (z. B. Zeituhr, Warnblinkschalter anschließen.
1 2 V
Fig. 5/3
+12V
Steuerkabel (Power Antenna +)
Bei Anschluß einer vollautomatischen Motorantenne Steuerkabel von
der Motorantenne mit der Kabelklemme am Steuerkabel anklemmen.
+12 V
Fig. 5/4
Beleuchtungsanschluß (Illumination)
2
Beleuchtungsanschluß für Fahrzeuge mit regelbarer Instrumenten-
3
beleuchtung (plusgeregelt).
+
Fig. 5/5
Telefonmute (Low)
Bei Anschluß eines Telefons wird das Autoradio während des
Telefonierens stummgeschaltet.
Bei Anschluß eines CD-Players ist Telefonmute nicht möglich.
