5. Mise en service, utilisation

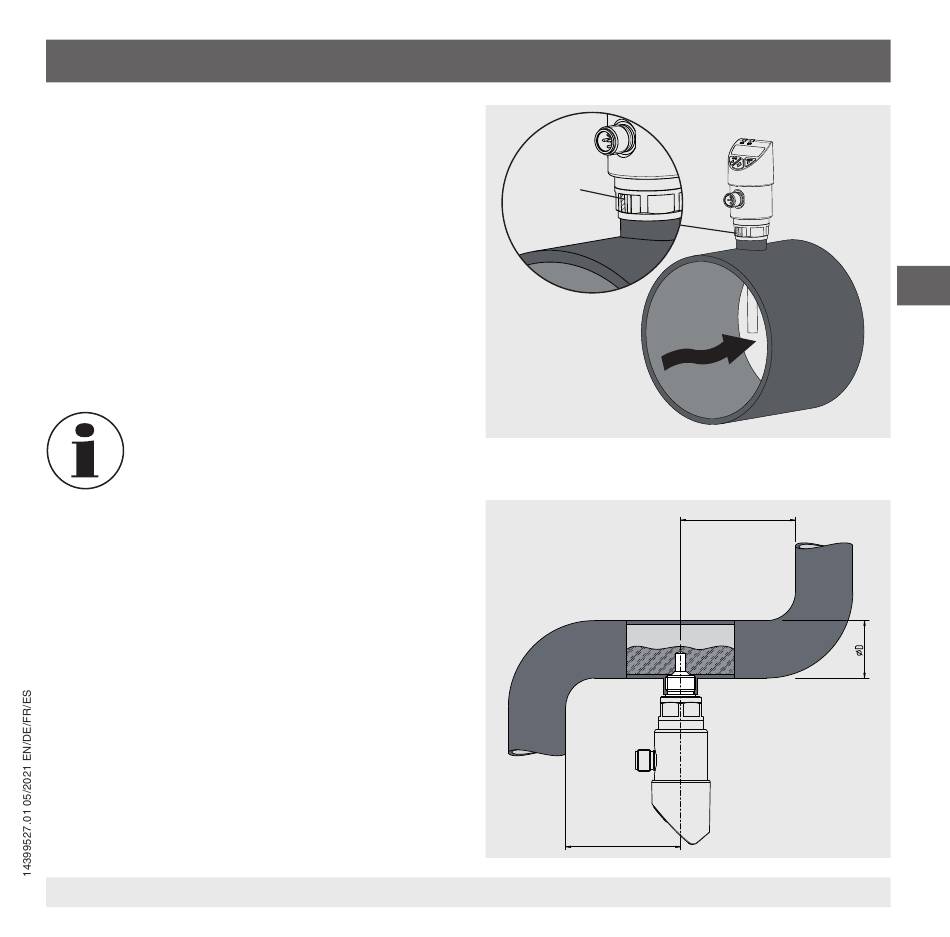

5.1.3 Alignement du capteur
Lors de l'installation mécanique du FSD-4, vérifiez que la
marque d'installation pointe dans la direction opposée à
la direction d'écoulement du fluide.
5.1.4 Etanchéité
Pour l'étanchéité des raccord process avec des filetages
parallèles, utiliser des joints d'étanchéité plats, des
bagues d'étanchéité de type lentille ou des joints à
écrasement WIKA sur la face d'étanchéité. Pour des
filetages coniques (par exemple des filetages NPT),
l'étanchéité doit se faire sur les filetages en utilisant des
matériaux d'étanchéité supplémentaires, comme par
exemple la bande PTFE (EN 837-2).
Pour plus d'informations sur les joints
d'étanchéité, voir la fiche technique WIKA
AC 09.08 ou consulter www.wika.fr
5.1.5 Interférences perturbatrices dans le système
de tuyauteriePour donner une mesure correcte, le
capteur de débit nécessite un profil de débit totalement
développé. C'est pourquoi il faut avoir des sections de
tranquillisation dans la tuyauterie après une pompe, un
coude, des pièces installées et des modifications dans la
section transversale.
WIKA mode d'emploi pour le capteur de débit , type FSD-4
Marque
d'installation
L > 3 ... 5 x D
L > 3 ... 5 x D
