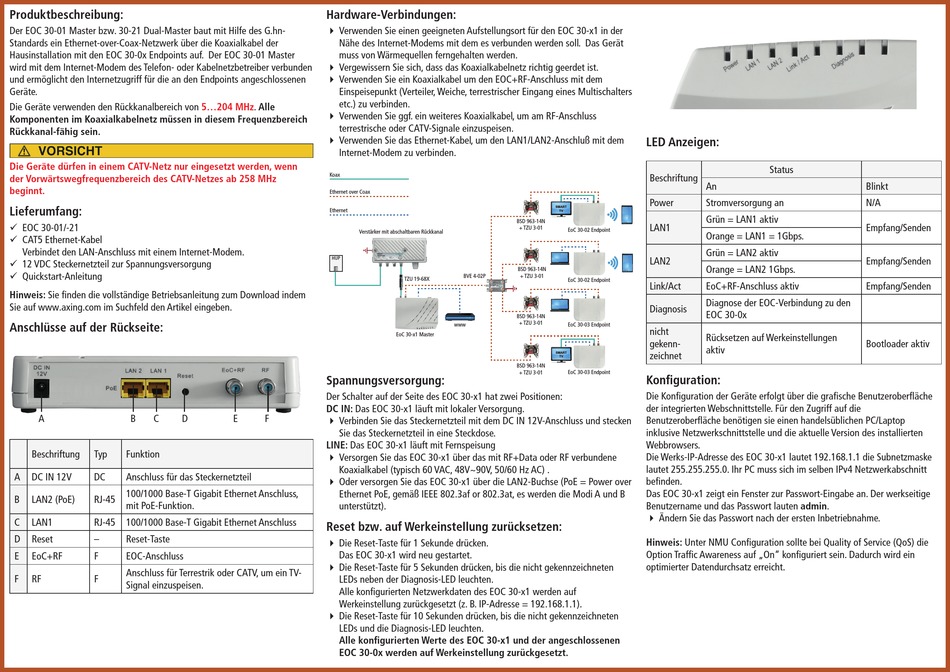

axing EOC 30-01 Installationsset-Anleitung Seite 2

Produktbeschreibung:
Der EOC 30-01 Master bzw. 30-21 Dual-Master baut mit Hilfe des G.hn-
Standards ein Ethernet-over-Coax-Netzwerk über die Koaxialkabel der
Hausinstallation mit den EOC 30-0x Endpoints auf. Der EOC 30-01 Master
wird mit dem Internet-Modem des Telefon- oder Kabelnetzbetreiber verbunden
und ermöglicht den Internetzugriff für die an den Endpoints angeschlossenen
Geräte.
Die Geräte verwenden den Rückkanalbereich von
Komponenten im Koaxialkabelnetz müssen in diesem Frequenzbereich
Rückkanal-fähig sein.
Die Geräte dürfen in einem CATV-Netz nur eingesetzt werden, wenn
der Vorwärtswegfrequenzbereich des CATV-Netzes ab 258 MHz
beginnt.
Lieferumfang:
9 EOC 30-01/-21
9 CAT5 Ethernet-Kabel
Verbindet den LAN-Anschluss mit einem Internet-Modem.
9 12 VDC Steckernetzteil zur Spannungsversorgung
9 Quickstart-Anleitung
Hinweis: Sie finden die vollständige Betriebsanleitung zum Download indem
Sie auf www.axing.com im Suchfeld den Artikel eingeben.
Anschlüsse auf der Rückseite:
A B C D
Beschriftung Typ Funktion
A DC IN 12V DC Anschluss für das Steckernetzteil
100/1000 Base-T Gigabit Ethernet Anschluss,
B LAN2 (PoE) RJ-45
mit PoE-Funktion.
C LAN1 RJ-45 100/1000 Base-T Gigabit Ethernet Anschluss
D Reset – Reset-Taste
E EoC+RF F EOC-Anschluss
Anschluss für Terrestrik oder CATV, um ein TV-
F RF F
Signal einzuspeisen.
Hardware-Verbindungen:
 Verwenden Sie einen geeigneten Aufstellungsort für den EOC 30-x1 in der
Nähe des Internet-Modems mit dem es verbunden werden soll. Das Gerät
muss von Wärmequellen ferngehalten werden.
 Vergewissern Sie sich, dass das Koaxialkabelnetz richtig geerdet ist.
 Verwenden Sie ein Koaxialkabel um den EOC+RF-Anschluss mit dem
Einspeisepunkt (Verteiler, Weiche, terrestrischer Eingang eines Multischalters
etc.) zu verbinden.
5...204 MHz. Alle
 Verwenden Sie ggf. ein weiteres Koaxialkabel, um am RF-Anschluss
terrestrische oder CATV-Signale einzuspeisen.
 Verwenden Sie das Ethernet-Kabel, um den LAN1/LAN2-Anschluß mit dem
Internet-Modem zu verbinden.
Koax
Ethernet over Coax
Ethernet
Verstärker mit abschaltbaren Rückkanal
HÜP
Spannungsversorgung:
Der Schalter auf der Seite des EOC 30-x1 hat zwei Positionen:
DC IN: Das EOC 30-x1 läuft mit lokaler Versorgung.
E F
 Verbinden Sie das Steckernetzteil mit dem DC IN 12V-Anschluss und stecken
Sie das Steckernetzteil in eine Steckdose.
LINE: Das EOC 30-x1 läuft mit Fernspeisung
 Versorgen Sie das EOC 30-x1 über das mit RF+Data oder RF verbundene
Koaxialkabel (typisch 60 VAC, 48V~90V, 50/60 Hz AC) .
 Oder versorgen Sie das EOC 30-x1 über die LAN2-Buchse (PoE = Power over
Ethernet PoE, gemäß IEEE 802.3af or 802.3at, es werden die Modi A und B
unterstützt).
Reset bzw. auf Werkeinstellung zurücksetzen:
 Die Reset-Taste für 1 Sekunde drücken.
Das EOC 30-x1 wird neu gestartet.
 Die Reset-Taste für 5 Sekunden drücken, bis die nicht gekennzeichneten
LEDs neben der Diagnosis-LED leuchten.
Alle konfigurierten Netzwerkdaten des EOC 30-x1 werden auf
Werkeinstellung zurückgesetzt (z. B. IP-Adresse = 192.168.1.1).
 Die Reset-Taste für 10 Sekunden drücken, bis die nicht gekennzeichneten
LEDs und die Diagnosis-LED leuchten.
Alle konfigurierten Werte des EOC 30-x1 und der angeschlossenen
EOC 30-0x werden auf Werkeinstellung zurückgesetzt.
SMART
TV
BSD 963-14N
+ TZU 3-01
EoC 30-02 Endpoint
BSD 963-14N
BVE 4-02P + TZU 3-01
TZU 19-68X
EoC 30-02 Endpoint
BSD 963-14N
+ TZU 3-01
www EoC 30-03 Endpoint
EoC 30-x1 Master
SMART
TV
BSD 963-14N
+ TZU 3-01 EoC 30-03 Endpoint
LED Anzeigen:
Status
Beschriftung
An
Power Stromversorgung an
Grün = LAN1 aktiv
LAN1
Orange = LAN1 = 1Gbps.
Grün = LAN2 aktiv
LAN2
Orange = LAN2 1Gbps.
Link/Act EoC+RF-Anschluss aktiv
Diagnose der EOC-Verbindung zu den
Diagnosis
EOC 30-0x
nicht
Rücksetzen auf Werkeinstellungen
gekenn-
aktiv
zeichnet
Konfiguration:
Die Konfiguration der Geräte erfolgt über die grafische Benutzeroberfläche
der integrierten Webschnittstelle. Für den Zugriff auf die
Benutzeroberfläche benötigen sie einen handelsüblichen PC/Laptop
inklusive Netzwerkschnittstelle und die aktuelle Version des installierten
Webbrowsers.
Die Werks-IP-Adresse des EOC 30-x1 lautet 192.168.1.1 die Subnetzmaske
lautet 255.255.255.0. Ihr PC muss sich im selben IPv4 Netzwerkabschnitt
befinden.
Das EOC 30-x1 zeigt ein Fenster zur Passwort-Eingabe an. Der werkseitige
Benutzername und das Passwort lauten admin.
 Ändern Sie das Passwort nach der ersten Inbetriebnahme.
Hinweis: Unter NMU Configuration sollte bei Quality of Service (QoS) die
Option Traffic Awareness auf „On" konfiguriert sein. Dadurch wird ein
optimierter Datendurchsatz erreicht.
Blinkt
N/A
Empfang/Senden
Empfang/Senden
Empfang/Senden
Bootloader aktiv
