МОНТАЖ, НАСТРОЙКУ И ЭКСПЛУАТАЦИЮ ПРОВОДИТЬ В СООТВЕТСТВИИ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ.
ВНИМАНИЕ: НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ПОВРЕЖДЕНИЯМ, СТРОГО СЛЕДУЙТЕ ПРИВЕДЕННЫМ НИЖЕ УКАЗАНИЯМ.
НАСТОЯЩАЯ ИНСТРУКЦИЯ ПРЕДНАЗНАЧЕНА ИСКЛЮЧИТЕЛЬНО ДЛЯ ПРОФЕССИОНАЛЬНЫХ МОНТАЖНИКОВ И КВАЛИФИЦИРОВАННОГО
1. Условные обозначения
Этот символ обозначает раздел, требующий особого внимания.
Этот символ обозначает раздел, связанный с вопросами безопасности.
Этот символ обозначает раздел, предназначенный для ознакомления конечного пользователя.
2. Назначение
2.1 Назначение
Набор TRA03 предназначен для радиоуправления не более 4 различными автоматическими системами.
Запрещается использовать устройство не по назначению и устанавливать его методами, отличными от
описанных в настоящей инструкции.
3. Нормы и стандарты
Came имеет сертификат управления качеством ISO 9001 и сертификат защиты окружающей среды ISO 14001. Все
производственные подразделения Came расположены на территории Италии.
Изделие соответствует требованиям следующих стандартов: смотрите декларацию о соответствии.
4. Описание
Изделие разработано и изготовлено компанией CAME Cancelli Automatici S.p.A.
В набор входят следующие компоненты:
- RE432: двухканальный внешний радиоприемник –/~12 В с частотой 433,92 МГц, 1 шт;
Бистабильный режим (переключатель) на втором канале OUT2.
- TOP432NA: двухканальные брелоки-передатчики, 2 шт;
- TOP-A433N: антенна с кронштейном, 1 шт;
- TOP-RG58: коаксиальный кабель для антенны (5 м), 1 шт.
Устройство радиоуправления позволяет контролировать работу четырех систем:
- активировать охранную сигнализацию;
- включать внешнее освещение;
- включать ирригационную систему;
- закрывать рольставни.
5. Монтаж
5.1 Предварительные проверки
Внимание! Все настройки и подключения внешних устройств должны выполняться при отключенном
электропитании.
• При установке двух и более устройств расстояние между ними должно быть не менее 4-5 метров.
• Радиоприемник должен быть всегда оснащен антенной. Рекомендуется устанавливать антенну как можно выше над
поверхностью земли и как можно дальше от металлических конструкций и железобетона.

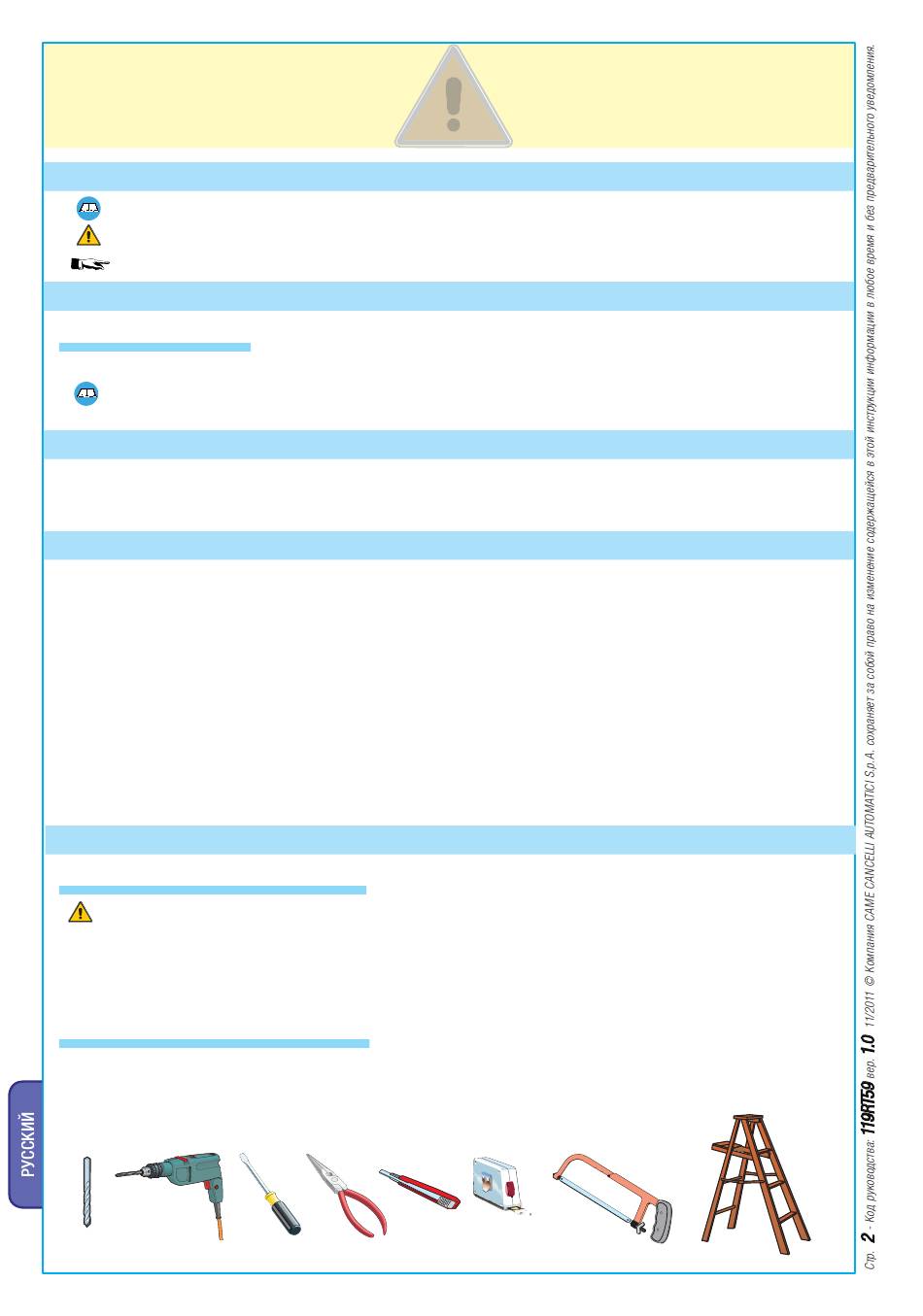

5.2 Инструменты и материалы
Перед началом монтажных работ следует убедиться в наличии всех необходимых инструментов и материалов, которые
позволят произвести установку оборудования в полном соответствии с действующими нормами безопасности. На
рисунке представлен минимальный набор инструментов, необходимых для проведения монтажных работ.
ПЕРСОНАЛА.
