7 TOP 432NA
Trasmettitore bicanale.
DAT I T E C N I C I
Assorbimento in trasmissione 12 mA
Combinazione codice 4096
8 TOP A433N / TOP RG58

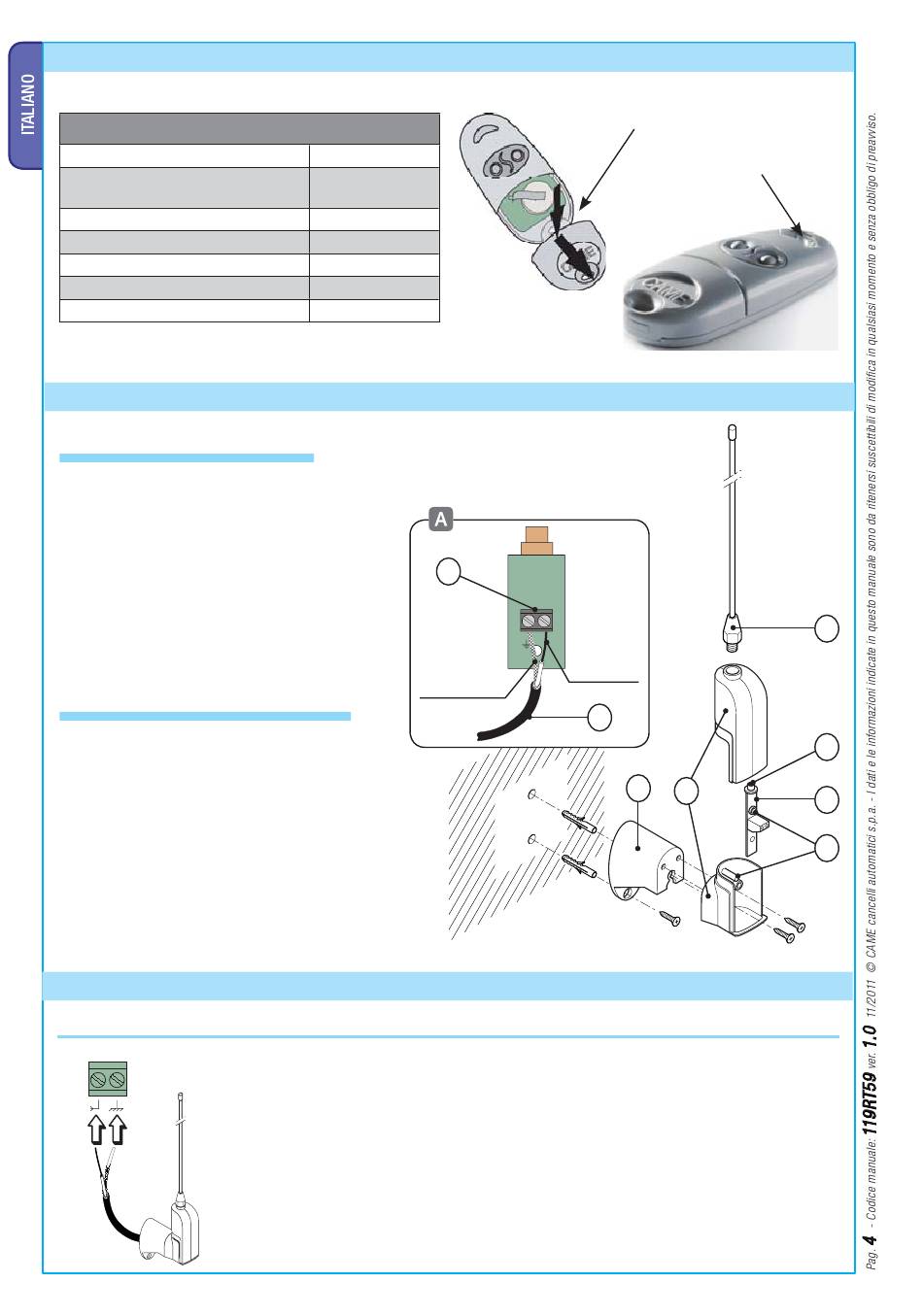

8.1 Componenti principali
1. Stelo antenna
2. Semigusci del contenitore
3. Circuito
4. Perno di aggancio
5. Cavo RG58
6. Morsetti del circuito
7. Boccola fi lettata
8. Staff a di supporto
8.2 Descrizione del montaggio
• Svitare lo stelo (1) dell'antenna e separare i due
semigusci (2) del contenitore;
• estrarre la schedina (3) dal perno di aggancio (4);
• collegare il cavo coassiale RG58 (5) ai morsetti
(6) del circuito antenna (A);
• reinserire il circuito sul perno di aggancio, unire
i semigusci e fi ssare il tutto avvitando lo stelo
sulla boccola fi lettata (7) della schedina;
• fi ssare l'antenna nella posizione scelta con la
staff a di supporto (8).
9 Attivazione del comando radio
Antenna
Frequenza AM 433.92 MHz
n° 2 CR2016 - 3 V
Batterie
DC Lithium
Portata 50 ÷ 150 m
Dimensioni 32 x 68 x 12 mm
Peso 16 g
Collegare il cavo RG58 dell'antenna agli appositi morsetti.
Premere e scorrere
per aprire
6
Cavo
Calza
5
Led di segnalazione
8
2
1
7
3
4
