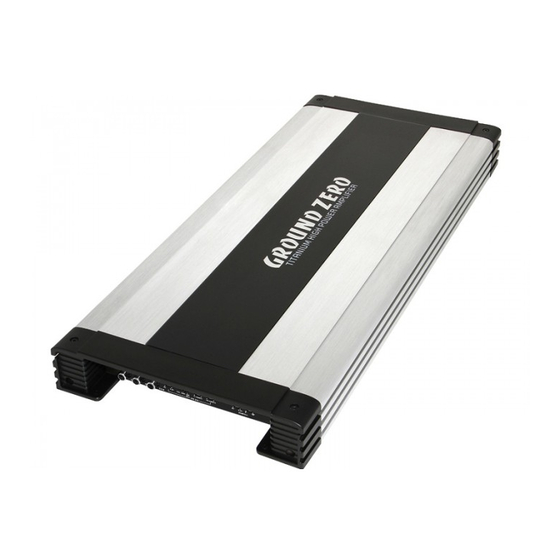

Ground Zero TITANIUM GZTA 5120X Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Verstärker
Bedienungsanleitung
TITANIUM
GZTA 5120X
GZTA 5125X
Bitte sorgfältig lesen
Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden
haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste
Technologie zu erhalten. Viel Spaß mit diesen Produkten.
Ausstattungsmerkmale
•
4 Ohm / 2 Ohm stabil Stereo
•
Mosfet Doppel-Netzteil
•
Einschalt- und Schutzanzeige
•
12dB Bass boost regelbar (45Hz)
•
Hochpass regelbar
•
Tiefpass regelbar
•
Variabler Subsonicfilter
•
Phaseshift 0 – 180° regelbar (GZTA 5125X)
•
3 Wege Vollaktivbetrieb möglich (GZTA 5125X)
•
Regelbare Eingangsempfindlichkeit
•
Einschaltverzögerung
•
Bass Lautstärkeregler
•
Temperatur / Kurzschluss / Überlast-Schutz
Benötigte Materialien und Werkzeuge zur Installation
•
Kreuzschlitz Schraubendreher
•
Bohrmaschine, 3 mm Metallbohrer
•
Befestigungsschrauben
•
Stromkabel min. 16 mm²
•
Massekabel min 16 mm²
•
Lautsprecherkabel min. 2 x 1,5 mm²
2
Inhaltsverzeichnis
Verwandte Anleitungen für Ground Zero TITANIUM GZTA 5120X
Inhaltszusammenfassung für Ground Zero TITANIUM GZTA 5120X
- Seite 1 Bitte sorgfältig lesen Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß mit diesen Produkten. Ausstattungsmerkmale Verstärker •...
-
Seite 2: Einstellungen Und Funktionen - Gzta 5120X
Bitte unbedingt beachten! Einstellungen und Funktionen – GZTA 5120X • Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!) • Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren! • Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator (Powercap) min. -
Seite 3: Einstellungen Und Funktionen - Gzta 5125X
Einstellungen und Funktionen – GZTA 5125X Einstellung und Funktionen Lautsprecheranschlüsse Zum Anschluss der Lautsprecher GND -> Masse Anschluss Stromanschluss REM -> Remote Antennenanschluss BATT -> +12 Volt GRÜN – OK Zustandsanzeige ROT – Fehler An diesen Anschlüssen schließen Sie die Cinchleitungen an. Cinch Eingänge Um Störungen zu vermeiden, verwenden Sie bitte hochwertige Cinchkabel. -
Seite 4: Einschalten Des Verstärkers
Einschalten des Verstärkers Stereo Anschluss – GZTA 5120X Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein. Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch wieder ein (ca. 80° C). Einstellung des Audiopegels 1. - Seite 5 Brückenbetrieb – GZTA 5120X Trimode Betrieb – GZTA 5120X...
-
Seite 6: Brückenbetrieb - Gzta 5125X
Stereo Anschluss – GZTA 5125X Brückenbetrieb – GZTA 5125X... - Seite 7 Trimode Betrieb – GZTA 5125X Technische Daten Model GZTA 5120X GZTA 5125X 5 Kanal Class A/B 6 Kanal Class A/B RMS Power @ 4 Ω 4 x 50 W & 1 x 180 W 4 x 60 W & 2 x 120 W (1% THD+N) (1% THD+N) CEA Standard CEA-2006-A...
-
Seite 8: Wenn Irgendetwas Nicht Funktioniert
Keine Stromzufuhr Sicherung prüfen schaltet nicht ein +12Volt prüfen De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke Masse prüfen bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele Keine Spannung am Remote Remote am Radio prüfen... -
Seite 16: Troubleshooting Guide
No power to the amplifier Check power wire or connections De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke Amp not switching on No power to remote wire with bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele Check connections to radio verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving... - Seite 24 Vérifier si l’ Impédance sur les connecteurs de PROTECTION a s haut-parleurs n’est pas en dessous de 4Ω De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke haute Volume bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele Pas de son sur 1 Vérifier câble RCA et ou câble Haut-...
- Seite 29 Gebrugd – GZTA 5120X Trimode aansluitingen – GZTA 5120X...
- Seite 30 Stereo aansluitingen – GZTA 5125X Gebrugd – GZTA 5125X...
-
Seite 32: Als Er Iets Niet Werkt
Massa Controleren not covered by the warranty. Geen spanning op remote Controleer remote spanning De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke Versterker Luidspreker impedantie controleren Controleer of de luidspreker impedantie niet schakelt bij bep. -
Seite 40: Guía De Problemas
Esta el diagnostic LED iluminado? si el amplificador esta sobrecalentado De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke Revise la conexiones de los bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele El amplificador no tiene corriente verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving...
