Bedienungsanleitung
TITANIUM

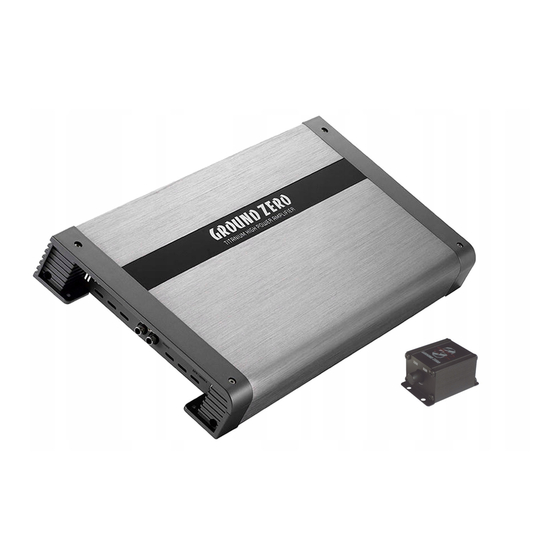

GZTA 1.800DX
GZTA 1.1200DX
Bitte sorgfältig lesen
Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden
haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste
Technologie zu erhalten. Viel Spaß mit diesen Produkten.
Ausstattungsmerkmale
•
1 Ohm stabil
•
Linkbar 2 Ohm
•
Mosfet Netzteil
•
Einschalt- und Schutzanzeige
•
12dB Bass boost regelbar (45Hz)
•
Phaseshift 0 / 180° (Schalter)
•
Subsonic regelbar
•
Tiefpass regelbar
•
Regelbare Eingangsempfindlichkeit
•
Einschaltverzögerung
•
Stereo Cinch Ausgang
•
Bass Lautstärkeregler
•
Temperatur / Kurzschluss / Überlast-Schutz
Benötigte Materialien und Werkzeuge zur Installation
•
Kreuzschlitz Schraubendreher
•
Bohrmaschine, 3 mm Metallbohrer
•
Befestigungsschrauben
•
Stromkabel min. 16 mm²
•
Massekabel min 16 mm²
•
Lautsprecherkabel min. 2 x 2,5 mm²
