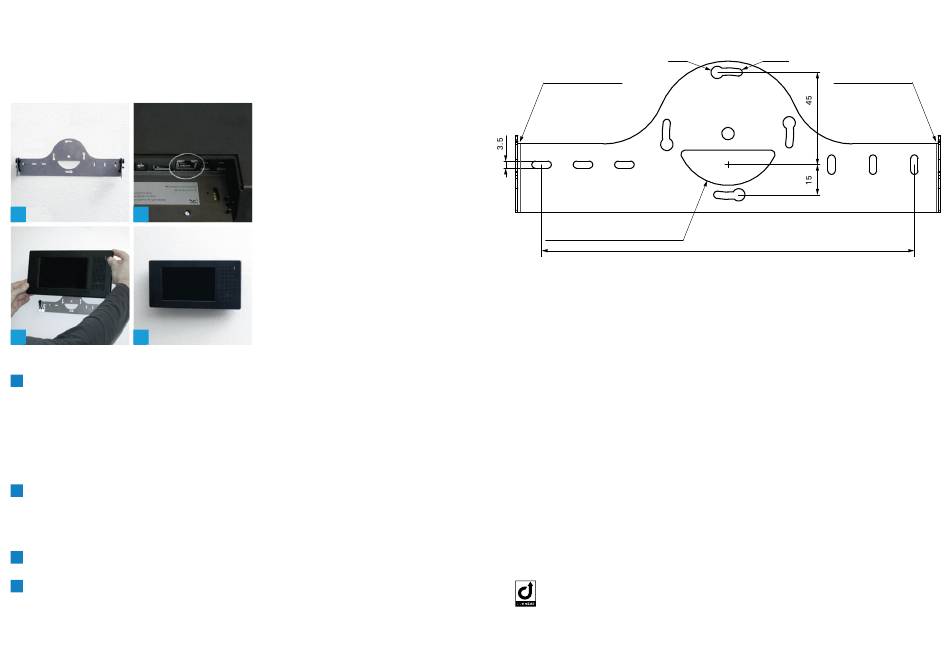

Wandhalterung EE SH9
Die Wandhalterung EE SH9 ist aus unbeschichtetem, nichtrostendem Stahl gefertigt und
kann zur Montage an der Wand für die Ausführungen EE 980, EE 980CM, SIP-EE 980 und
SIP-EE 980CM der Duetto Serie verwendet werden (in Aufputzvariante).
1
2
3
4
Montieren Sie die Wandhalterung an die Wand. Verwenden Sie für die Montage jeweils
1
die äußersten Bohrungen der Wandhalterung (wenn möglich).
Empfehlung:
• Montage auf Beton und Ziegel: Verwenden Sie Dübel S5 (5 x 25 mm) mit Spanplatten-
schrauben (3,5 x 40 mm).
• Montage auf Unterputzdose: Verwenden Sie die Schrauben der Unterputzdose
(z.B. Spanplattenschrauben (3,0 x 15mm)).
Schrauben und Dübel sind nicht im Lieferumfang enthalten.
Schließen Sie alle benötigten Kabel an die Leitstand-Sprechstelle an. Achten Sie darauf,
2
dass bei der Montage alle benötigten Kabel für die Leitstand-Sprechstelle durch die
dafür vorgesehene Öffnung in der Mitte der Wandhalterung geführt werden.
Hinweis: Das Anschlussdiagramm der Leitstand-Sprechstelle ist im Beipackzettel
„D-BZ-EE980" enthalten.
Schieben Sie die Leitstand-Sprechstelle von oben auf die Wandhalterung in die dafür
3
vorgesehene Öffnung auf der Rückseite des Geräts bis die Verdreh sicherung einrastet.
Leitstand Duetto ist nun einsatzbereit.
4
Maßzeichnung
Maße in mm, kein Maßstab!
Ø 6
Verdrehsicherung
Öffnung zur Kabeldurchführung
Aktuelle Software und Dokumentation
Die aktuellste Software und Dokumentation erhalten Sie unter: www.commend.com
Hinweis des Herstellers
Das Gerät darf nur von autorisiertem Fachpersonal installiert werden.
Bitte bewahren Sie diese Beschreibung sorgfältig auf!
Type: D-BZ-EESH9, Version: 1.1/1016
Ø 3,5
Verdrehsicherung
180
