Commend TSSH 07V Kurzanleitung Seite 2

Aufputzkit TSSH 07V
Lieferumfang
ƒ Aufputzdose TSSH 07V
ƒ Wandmontagekit (4 x Schrauben, Dübel und Beilagscheiben)
ƒ Beipackzettel
Montage

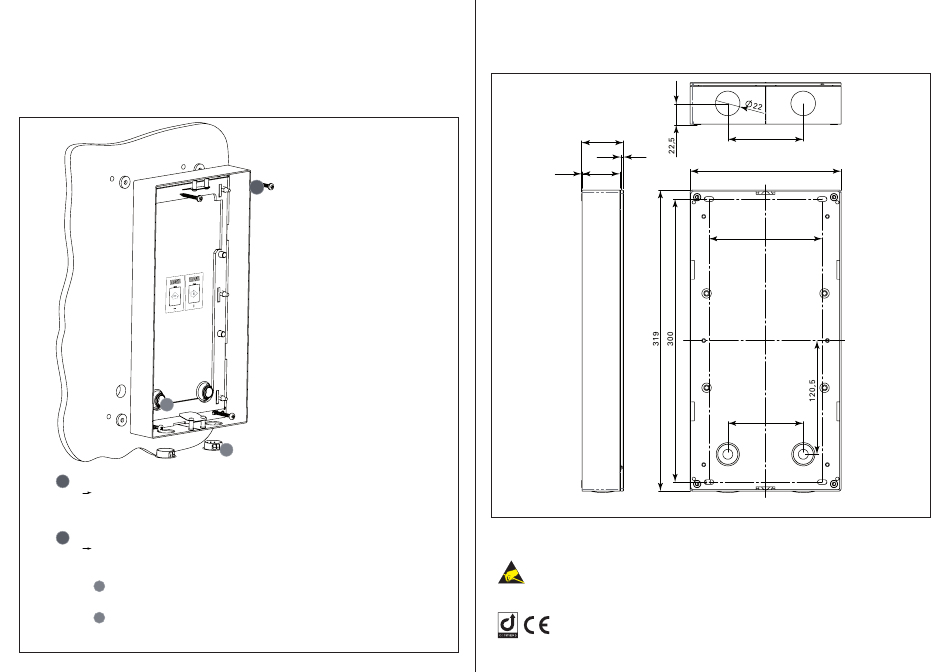

2a
1
..... Aufputzdose Metall
Montage mit Montagekit
Hinweis: - Beachten Sie die Montagerichtung ("UP"- Kennzeichnung).
- Bitte achten Sie darauf, dass das Mikrofon des Touch Terminals nach
unten ausgerichtet ist und nicht abgedeckt wird.
Die Position des Mikrofons entnehmen Sie bitte der jeweiligen Beipackbeschreibung.
2
..... IP 65 Kabeldurchführung
Montage Kabeldurchführung
Hinweis: - Pro Kabel muss eine Kabeldurchführung verwendet werden!
- Es dürfen nur Kabel mit einen Durchmesser von 2 - 7 mm verwendet werden.
- Öffnung Kabeldurchführung sollte unbedingt kleiner als der Kabeldurchmesser sein!
Wird der Kabeleinlass auf der Rückseite der Aufputzdose verwendet,
2a
muss vor der Montage der Aufputzdose das Kabel in die
Kabeldurchführung eingeführt werden.
2b Wird der Kabeleinlass auf der Unterseite der Aufputzdose verwendet,
müssen die Kabeldurchführungen der Frontplatte verwendet werden (keine Abbildung).
Hinweis: - Kabeldurchführungen für die Aufputzdose müssen separat
bestellt werden!
1
2b
Abmessungen Frontplatte
Maße in mm, kein Maßstab
45*
3*
~1 40
Achtung
Vorsichtsmaßnahmen bei Handhabung elektrostatisch gefährdeter Bauelemente
beachten! Das Gerät darf nur von autorisiertem Fachpersonal installiert werden.
Hinweis des Herstellers
Dieses Gerät erfüllt die Anforderungen der EU-Niederspannungsrichtlinie
2006/95/EG.
Hierfür trägt das Gerät die CE-Kennzeichnung.
Type: D-BZ-TSSH07V, Version: 1.1/0214
80
160
120
80
*Maße mit Intercom Terminal
