Montageanleitung
N achrüstsatz zusätzliche
Gasdämpfer für MADITA-Fun
Technische Erläuterung für die Montage der zusätzlichen Gasdämpfer
Zur Unterstützung der Hubfunktion bei unserer Mobilitätshilfe MADITA-Fun können zwei zusätzliche
Gasdämpfer (300 N oder 500 N) bestellt werden. Diese Montageanleitung soll Ihnen erklären, wie diese
fachgerecht verbaut werden.
www.schuchmann-reha.de · info@schuchmann-reha.de

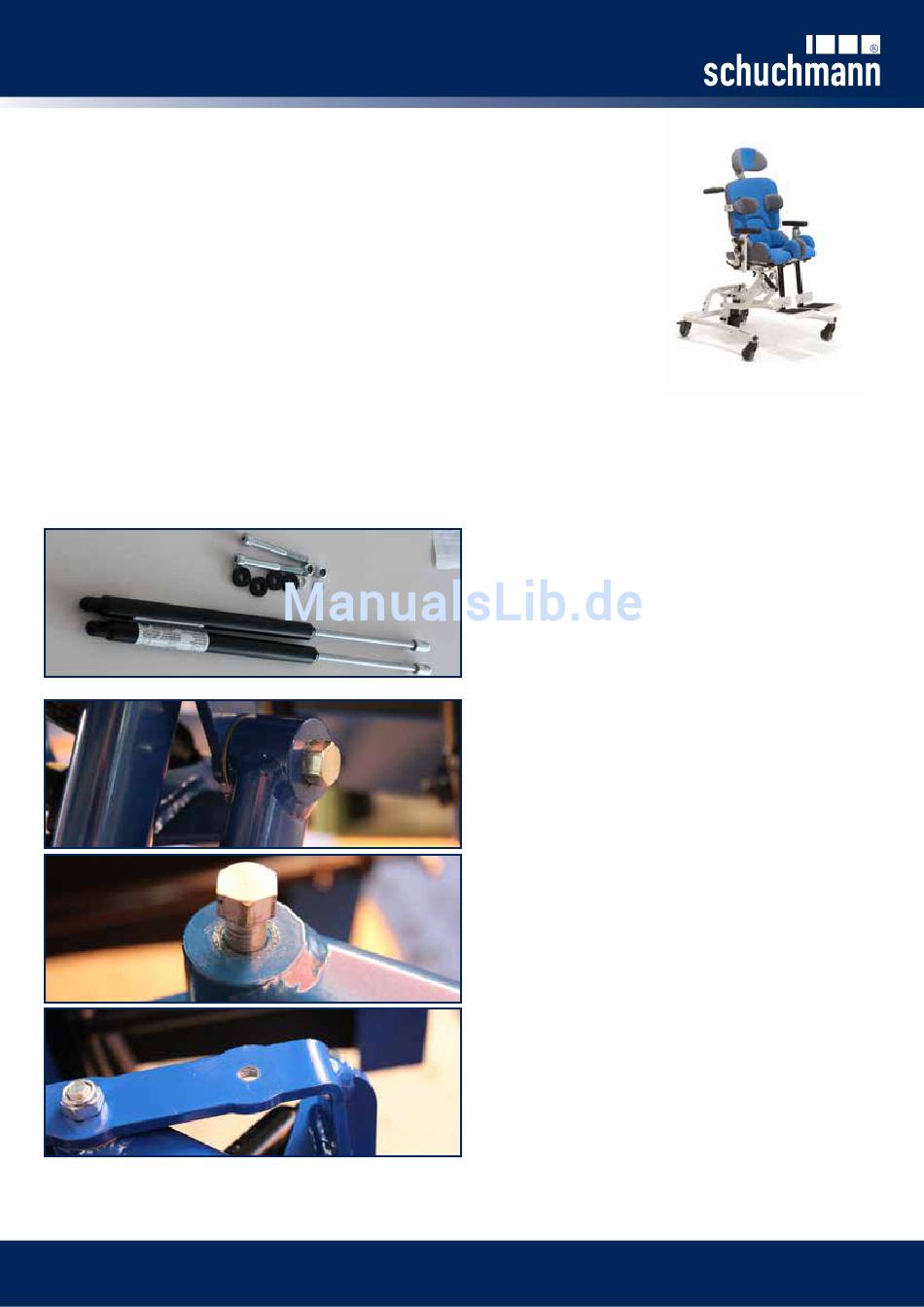

Lieferumfang der zwei zusätzlichen Gasdämpfer
Der Nachrüstsatz der zusätzlichen Gasdämpfer besteht
aus:
2x Gasdämpfer (wahlweise 300 N oder 500 N)
2x Schraube
4x Distanzstück schwarz
2x selbstsichernde Mutter
2x Unterlegscheibe
Schritt 1:
Wir empfehlen, den „MADITA-Fun" Therapiestuhl auf ca.
2 / 3 Sitzhöhe auszufahren und dann auf die Seite zu le-
gen. Als erstes sollte mit der oberen Montage der zusätzli-
chen Gasdämpfern begonnen werden. Danach die untere
der oberen Schwingen lösen, um besser an die obere Ver-
schraubung der vorhandenen 1200 N-Gasdruckfeder zu
gelangen. Anschließend diese Schwinge zur Seite weg-
schwenken.
