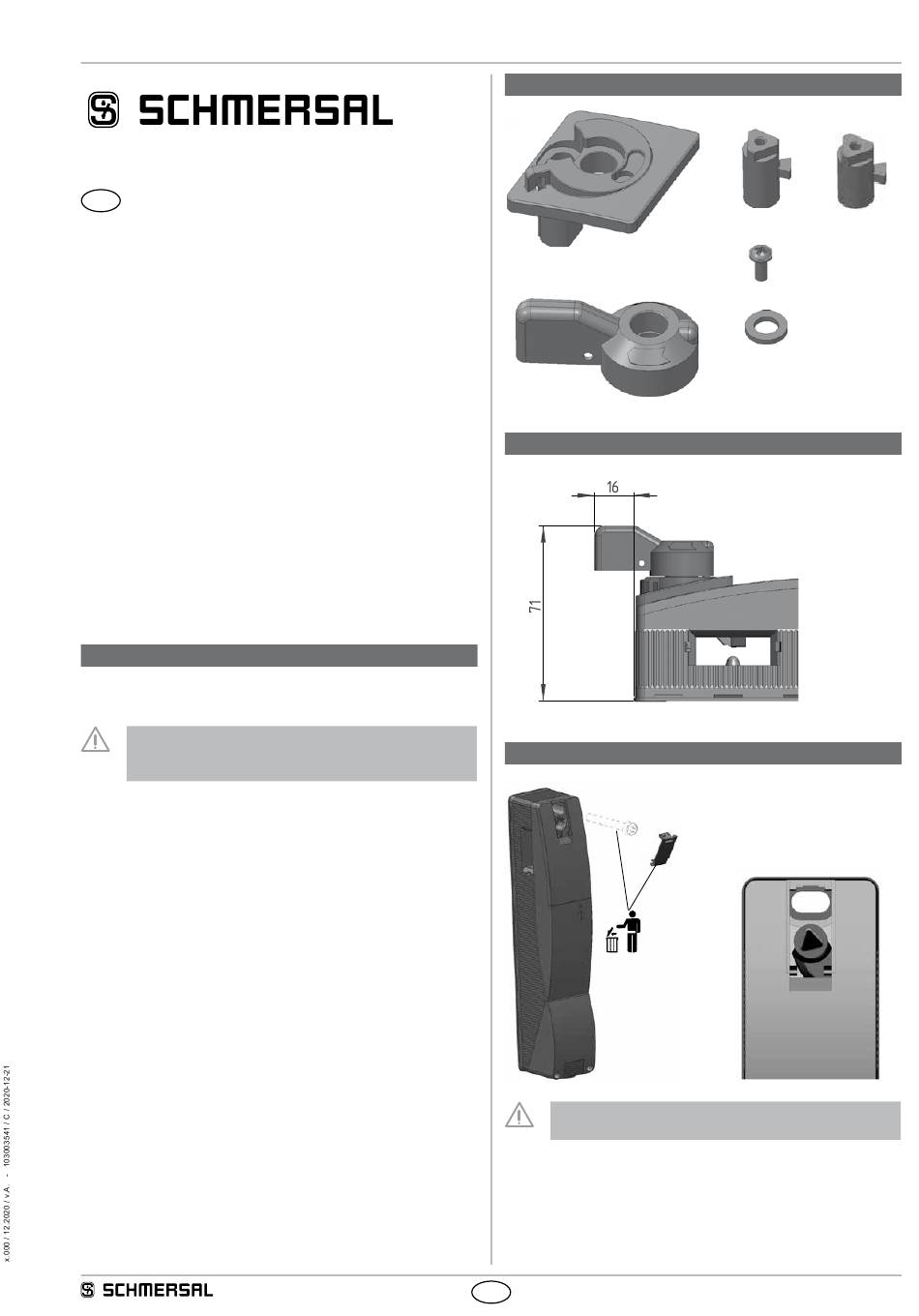

schmersal RF-AZM200-N Betriebsanleitung

Betriebsanleitung
Nachrüstsatz
Betriebsanleitung . . . . . . . . . . . . . . .Seiten 1 bis 2
DE
Original
Bestimmung und Gebrauch
Der Nachrüstsatz dient der nachträglichen Funktionserweiterung der
Sicherheitszuhaltung AZM 200 / AZM 201.
Die Montage- und Sicherheitshinweise sowie die In struktionen
zur Funktionsprüfung und Wartung der Standard-Betriebs-
anleitung AZM 200 / AZM 201 sind weiterhin zu beachten.
Notentsperrung: RF-AZM200-N
rüstet die Sicherheitszuhaltung AZM 200 / AZM 201 mit einer
zusätzlichen Notentsperrung aus. Diese ist nur für den Einsatz
außerhalb des Gefahrenbereiches bestimmt. Zur Notentsperrung
den roten Hebel in Pfeilrichtung bis zum Anschlag drehen. Die
Schutzeinrichtung lässt sich in dieser Stellung öffnen und die
Sicherheitsausgänge schalten ab. Der Hebel ist verrastet und lässt
sich nicht zurückdrehen. Zum Aufheben der Sperrstellung muss
der Sperrstift am Hebel angehoben und gleichzeitig der Hebel in
Gegenrichtung bis zum Anschlag zurückgedreht werden.
Fluchtentriegelung: RF-AZM200-T
rüstet die Sicherheitszuhaltung AZM 200 / AZM 201 mit einer
zusätzlichen Fluchtentriegelung aus. Diese ist nur für den Einsatz.
innerhalb des Gefahrenbereiches bestimmt. Zur Fluchtentriegelung
den roten Hebel in Pfeilrichtung bis zum Anschlag drehen. Die
Schutzeinrichtung lässt sich in dieser Stellung öffnen und die
Sicherheitsausgänge schalten ab. Die Sperrstellung wird durch
Zurückdrehen des Hebels in Gegenrichtung aufgehoben. In entriegelter
Stellung ist die Schutz einrichtung gegen ungewolltes Sperren gesichert.
Umfassende Qualitätssicherung gemäß 2006/42/EG
Schmersal ist ein nach Anhang X der Maschinenrichtlinie zertifiziertes
Unternehmen.
Dadurch autorisiert, führt Schmersal in Eigenverant wortung
die Konformitätsbewertung der hier beschriebenen Varianten /
Kombinationen von in Anhang IV gelisteten Produkten durch.
Lieferumfang
1x 1x
1x
Abmessungen in mm
Arbeitsschritt 1
Ausrichtung Dreikant nach oben!
DE
RF-AZM200-N
RF-AZM200-T
1x 1x
(schwarz) (blau)
1x
1x
1
