1 Produktübersicht
1.1 Überblick

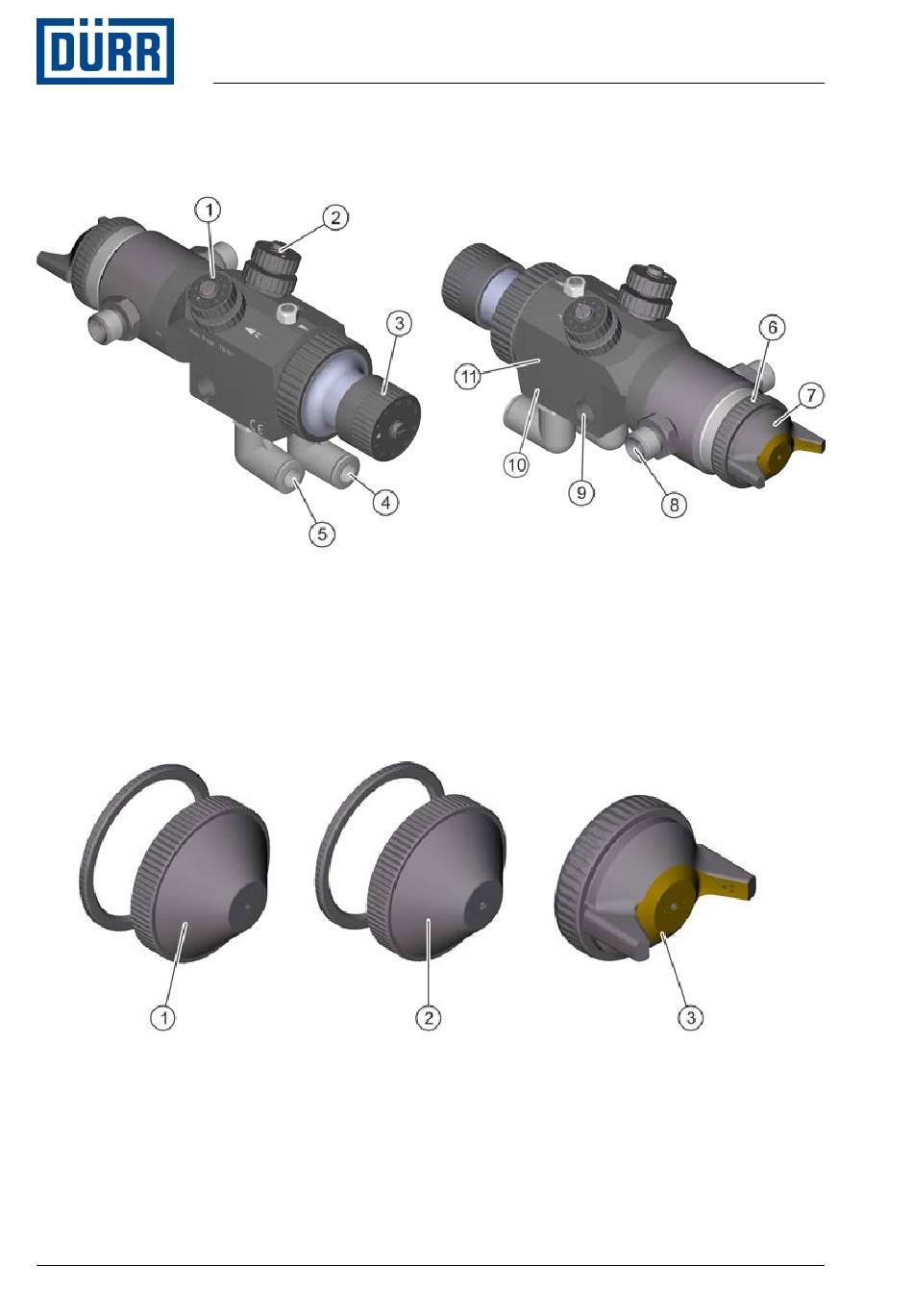

Abb. 1: Produktübersicht
1 Zerstäuberluftregulierung (R)
2 Hörnerluftregulierung (F)
3 Materialmengenregulierung
4 Steuerluftanschluss (C)
5 Spritzluftanschluss (A)
6 Überwurfmutter
Abb. 2: Luftkappenübersicht für verschiedene Düsensätze
1 Luftkappe für Rundstrahldüse (Rd.)
2 Luftkappe für Drehstrahldüse (Dr.)
3 Luftkappe für Flachstrahl
4/44
7
8
9
10
11
EcoGun AS AUTO pro HD - MSG00009DE
Luftkappe
Materialanschluss
Befestigungsbohrung
Gehäuse
Leckagebohrung
Produktübersicht
