3.
WARNUNG!
Sich statisch aufladende Bauteile
können im Betrieb Explosionen verur-
sachen!
Wenn die Halterung selbst nicht leitend
oder nicht geerdet ist, Spritzpistole über
die Befestigungsbohrung oder die Materi-
alanschlussleitungen erden. Auf Gehäu-
sekontakt achten.
Widerstand zwischen Gehäuse und
Erdungsklemme ≤ 1 MΩ

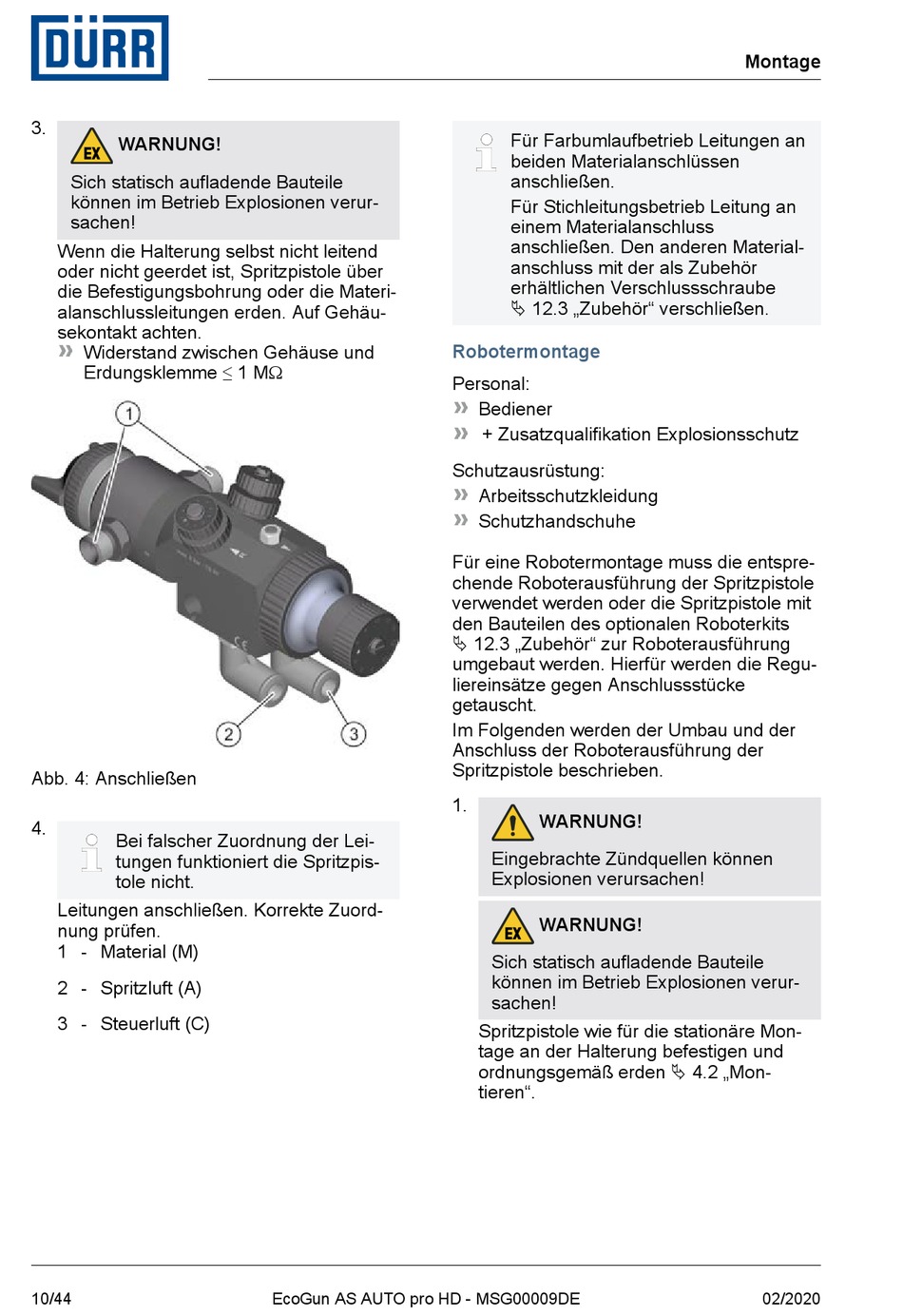

Abb. 4: Anschließen
4.
Bei falscher Zuordnung der Lei-
tungen funktioniert die Spritzpis-
tole nicht.
Leitungen anschließen. Korrekte Zuord-
nung prüfen.
1 - Material (M)
2 - Spritzluft (A)
3 - Steuerluft (C)
10/44 EcoGun AS AUTO pro HD - MSG00009DE
Für Farbumlaufbetrieb Leitungen an
beiden Materialanschlüssen
anschließen.
Für Stichleitungsbetrieb Leitung an
einem Materialanschluss
anschließen. Den anderen Material-
anschluss mit der als Zubehör
erhältlichen Verschlussschraube
Ä 12.3 „Zubehör" verschließen.
Robotermontage
Personal:
Bediener
+ Zusatzqualifikation Explosionsschutz
Schutzausrüstung:
Arbeitsschutzkleidung
Schutzhandschuhe
Für eine Robotermontage muss die entspre-
chende Roboterausführung der Spritzpistole
verwendet werden oder die Spritzpistole mit
den Bauteilen des optionalen Roboterkits
Ä 12.3 „Zubehör" zur Roboterausführung
umgebaut werden. Hierfür werden die Regu-
liereinsätze gegen Anschlussstücke
getauscht.
Im Folgenden werden der Umbau und der
Anschluss der Roboterausführung der
Spritzpistole beschrieben.
1.
WARNUNG!
Eingebrachte Zündquellen können
Explosionen verursachen!
WARNUNG!
Sich statisch aufladende Bauteile
können im Betrieb Explosionen verur-
sachen!
Spritzpistole wie für die stationäre Mon-
tage an der Halterung befestigen und
ordnungsgemäß erden Ä 4.2 „Mon-
tieren".
