Manual: Multi Color Module RB-1.5 / RB-3.0 / RB-3.8
4. Zunächst sollten die Schrauben der Diode 2 mit einem Inbusschlüssel (2mm) leicht ge-
dreht werden. Sollte sich das Strahlprofil verschlechtern, muss der letzte Schritt rückgän-
gig gemacht werden, da diese Diode damit offensichtlich richtig eingestellt war. Verbes-
sert sich hingegen das Strahlprofil, kann über die vier Einstellschrauben einer Diode das
Strahlprofil der Referenzdiode 1 angeglichen werden.
Während der Einstellprozedur sollte folgendes beachtet werden:
• Der Laserstrahl bewegt sich während der Einstellung diagonal; um den Strahl wei-
ter nach oben zu setzen, müssen die beiden oberen Schrauben leicht angezogen
werden.
• Die Einstellschrauben haben einen Drehmoment von 20-30cNm
• Sollte eine Schraube den maximalen Drehmoment erreicht haben, der Laserstrahl
aber noch nicht optimal eingestellt sein, sollte diese Schraube leicht geöffnet wer-
den, damit eine andere Schraube weiter angezogen werden kann.
5. Die übrigen Dioden können entsprechend dem Schritt 4 kalibriert werden. Die einzelnen
Dioden sollten der Reihe folgend kalibriert werden. Die Referenzdiode 1 dient als Master
und darf nicht verstellt werden.

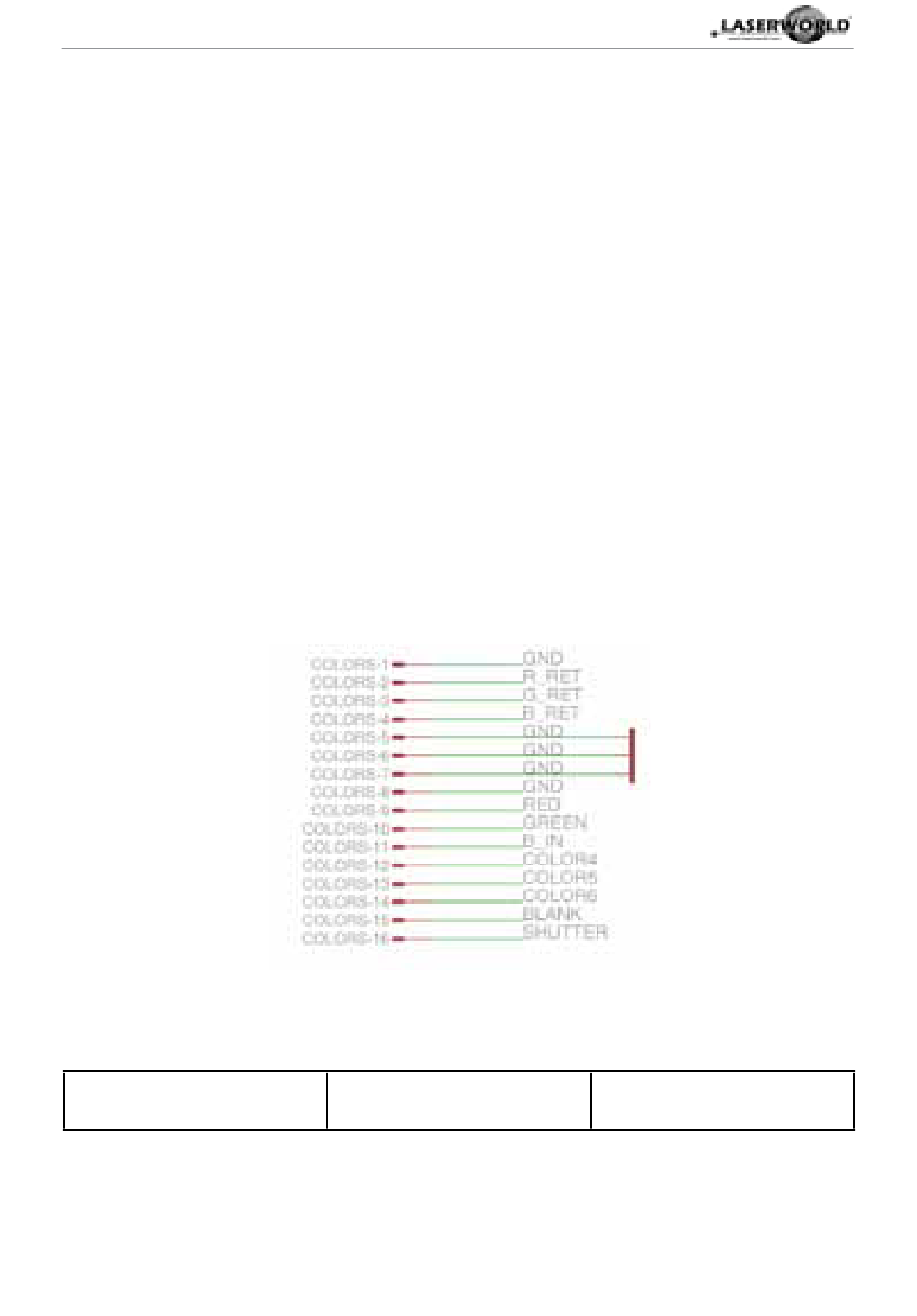

7. RTI Treiber Pinbelegung für RB-3.0 und RB-3.8
Eingänge für R + B sind PIN 9 + 11 bezogen auf GND (0.0 - 5.0 Vdc; OV --> off; 5V --> 100%) . Der
Shutter ist der Freigabeeingang.
Pin 16
page 14 / 17
0 - 2.1VDC
2.3 - 5VDC
RB module is off
RB moudle is on
