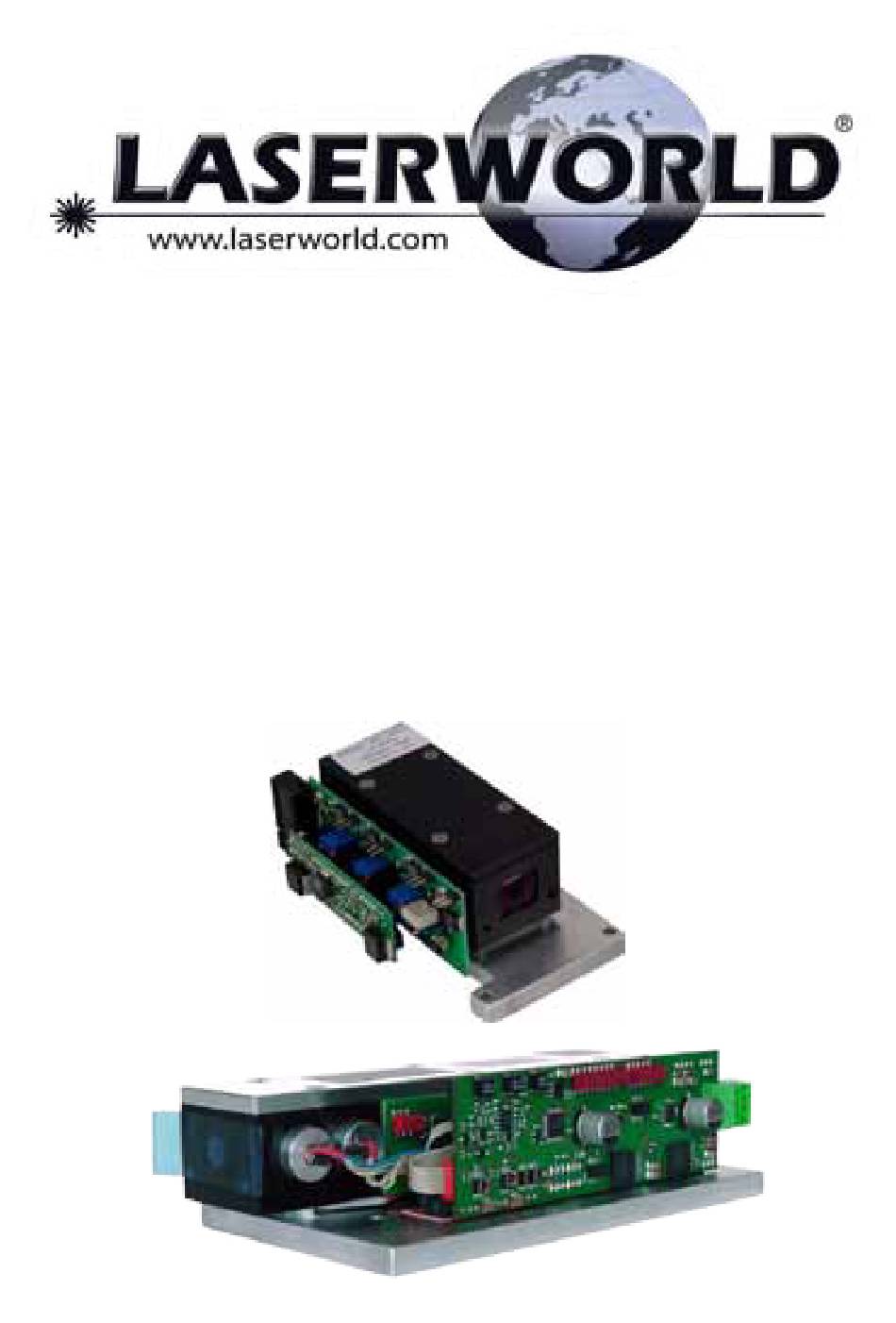

- Seite 1 Manual / Bedienungsanleitung Multi Color Modules RB-1.5 / RB-3.0 / RB-3.8 Please read this manual carefully prior to product operation! Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Produkts! RB-1.5 Module English RB-3.0 / 3.8 Module Deutsch rev. 07/2012 vs...
- Seite 2 Manual: Multi Color Module RB-1.5 / RB-3.0 / RB-3.8 Legal notice: Rechtlicher Hinweis: Laserworld AG reserves the right to make Die Firma Laserworld AG behält sich das modifications to its products, attending to Recht vor, Änderungen an ihren Produkten further technical developments. These modi-...
-
Seite 3: Inhaltsverzeichnis
Manual: Multi Color Module RB-1.5 / RB-3.0 / RB-3.8 Content: Scope of delivery & details Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Justage RTI driver pinout for RB-3.0 and RB-3.8 Connection plan Final statement... -
Seite 4: Scope Of Delivery & Details
Manual: Multi Color Module RB-1.5 / RB-3.0 / RB-3.8 1. Scope of delivery & details Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser module 1 x manual 2. Preliminary warning notices 1. Please use this device only according to these operating instructions. -
Seite 5: Working On The Device
Manual: Multi Color Module RB-1.5 / RB-3.0 / RB-3.8 4. Working on the device 1. Take off all reflecting things like rings, watches etc. before star- ting to work with or at the module. 2. Only use non-reflecting tools to work on device. -
Seite 6: Justage
Manual: Multi Color Module RB-1.5 / RB-3.0 / RB-3.8 6. Justage If the single diodes in the array module aren‘t perfectly aligned anymore it is necessary to realign them. Reduce the power of the module to 30% or connect the module with a modulation voltage between 2-3V (the adjustments can only be done with a static single beam). -
Seite 7: Rti Driver Pinout For Rb-3.0 And Rb-3
Manual: Multi Color Module RB-1.5 / RB-3.0 / RB-3.8 Use a 2mm Allen Key and turn one of the screws of diode 2 and check what happens.If the beam profile becomes worse and you can see that this diode was properly aligned, just undo the step by turning the screw back. -
Seite 8: Connection Plan
Manual: Multi Color Module RB-1.5 / RB-3.0 / RB-3.8 8. Connection plan Tec + Tec - Laser source + Laser source - Red - Red + Blue - Blue + RB-1.5 Module Tec + Tec - RB-3.8 Modul page 8 / 17... -
Seite 9: Final Statement
We cannot inform you in case of changes of this manual. If you have any questi- ons, please contact your dealer. For service please contact your dealer or Laserworld. Please use only spare parts of Laser- world. Subject to change without notice. Because of the vast amount of data we cannot guarantee any correctness of given information. - Seite 10 Manual: Multi Color Module RB-1.5 / RB-3.0 / RB-3.8 Inhaltsverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zu Inbetriebnahme, Sicherheitshinweise Arbeiten am Gerät Pflege- und Wartungshinweise Kalibrierung RTI Treiber Pinbelegung für RB-3.0 und RB-3.8 Anschlussplan Abschließende Erklärung Technische Daten page 10 / 17...
-
Seite 11: Lieferumfang & Hinweise
Manual: Multi Color Module RB-1.5 / RB-3.0 / RB-3.8 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Lasermodul 1 x Bedienungsanleitung 2. Einleitende Warnhinweise 1. -
Seite 12: Arbeiten Am Gerät
Manual: Multi Color Module RB-1.5 / RB-3.0 / RB-3.8 4. Arbeiten am Gerät 1. Vor Arbeiten am Gerät alle reflektierenden Gegenstände wie Ringe, Uhren etc. ablegen. 2. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reflektierendes Werkzeug. 3. Tragen Sie auf die Laserstärke und -wellenlängen an- gepasste Schutzbekleidung (Schutzbrille, Handschuhe, etc.). -
Seite 13: Kalibrierung
Manual: Multi Color Module RB-1.5 / RB-3.0 / RB-3.8 6. Kalibrierung Sollten die Einzeldioden des Moduls nicht mehr optimal ausgerichtet sein, müssen diese nach- kalibriert werden. Zunächst muss die Leistung des Moduls auf 30% reduziert werden oder das Mo- dul mit einer Modulationsspannung von 2-3 Volt verbunden werden. (Die Ein- stellungen können nur mit einem stehenden Einzelstrahl durchgeführt werden.) -
Seite 14: Rti Treiber Pinbelegung Für Rb-3.0 Und Rb-3
Manual: Multi Color Module RB-1.5 / RB-3.0 / RB-3.8 Zunächst sollten die Schrauben der Diode 2 mit einem Inbusschlüssel (2mm) leicht ge- dreht werden. Sollte sich das Strahlprofil verschlechtern, muss der letzte Schritt rückgän- gig gemacht werden, da diese Diode damit offensichtlich richtig eingestellt war. Verbes- sert sich hingegen das Strahlprofil, kann über die vier Einstellschrauben einer Diode das... -
Seite 15: Anschlussplan
Manual: Multi Color Module RB-1.5 / RB-3.0 / RB-3.8 Anschlussplan Tec + Tec - Laserquelle + Laserquelle - Rot - Rot + Blau - Blau + RB-1.5 Modul Tec + Tec - RB-3.8 Modul page 15 / 17... -
Seite 16: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Seite 17 Stromversorgung: alimentation: 24V DC 4A (RB-3.0 & RB-3.8) dimension & weight: 150 x 72 x 45 mm (LxWxH), 0.5 kg (RB-1.5) Abmessung & Gewicht: 175 x 90 x 45 mm (LxWxH), 0,9kg (RB-3.0) dimension & poids: page 17 / 17...
