Dyna-Fog

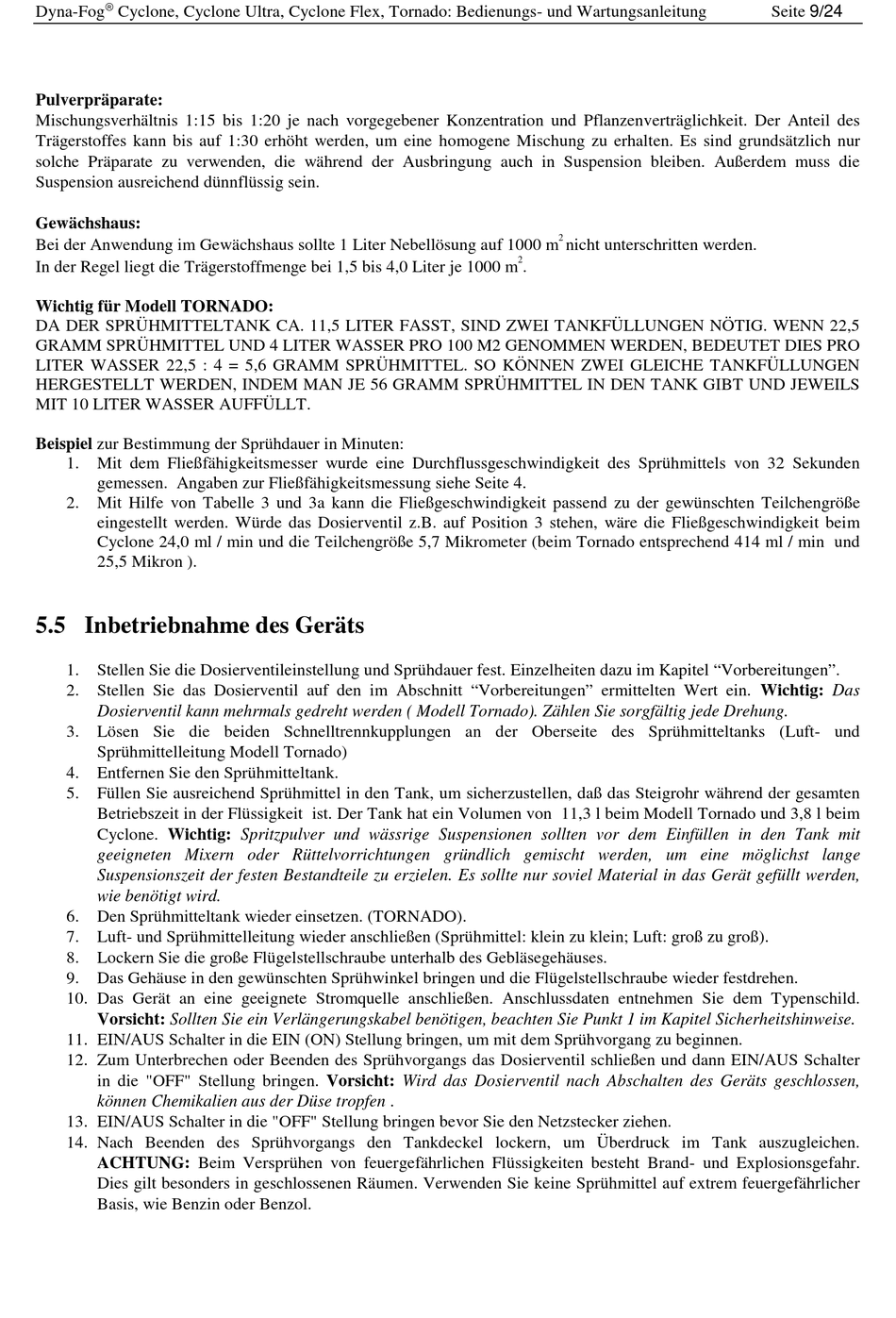

Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung
Pulverpräparate:
Mischungsverhältnis 1:15 bis 1:20 je nach vorgegebener Konzentration und Pflanzenverträglichkeit. Der Anteil des
Trägerstoffes kann bis auf 1:30 erhöht werden, um eine homogene Mischung zu erhalten. Es sind grundsätzlich nur
solche Präparate zu verwenden, die während der Ausbringung auch in Suspension bleiben. Außerdem muss die
Suspension ausreichend dünnflüssig sein.
Gewächshaus:
Bei der Anwendung im Gewächshaus sollte 1 Liter Nebellösung auf 1000 m
In der Regel liegt die Trägerstoffmenge bei 1,5 bis 4,0 Liter je 1000 m
Wichtig für Modell TORNADO:
DA DER SPRÜHMITTELTANK CA. 11,5 LITER FASST, SIND ZWEI TANKFÜLLUNGEN NÖTIG. WENN 22,5
GRAMM SPRÜHMITTEL UND 4 LITER WASSER PRO 100 M2 GENOMMEN WERDEN, BEDEUTET DIES PRO
LITER WASSER 22,5 : 4 = 5,6 GRAMM SPRÜHMITTEL. SO KÖNNEN ZWEI GLEICHE TANKFÜLLUNGEN
HERGESTELLT WERDEN, INDEM MAN JE 56 GRAMM SPRÜHMITTEL IN DEN TANK GIBT UND JEWEILS
MIT 10 LITER WASSER AUFFÜLLT.
Beispiel zur Bestimmung der Sprühdauer in Minuten:
1.
Mit dem Fließfähigkeitsmesser wurde eine Durchflussgeschwindigkeit des Sprühmittels von 32 Sekunden
gemessen. Angaben zur Fließfähigkeitsmessung siehe Seite 4.
2.
Mit Hilfe von Tabelle 3 und 3a kann die Fließgeschwindigkeit passend zu der gewünschten Teilchengröße
eingestellt werden. Würde das Dosierventil z.B. auf Position 3 stehen, wäre die Fließgeschwindigkeit beim
Cyclone 24,0 ml / min und die Teilchengröße 5,7 Mikrometer (beim Tornado entsprechend 414 ml / min und
25,5 Mikron ).
5.5 Inbetriebnahme des Geräts
1.
Stellen Sie die Dosierventileinstellung und Sprühdauer fest. Einzelheiten dazu im Kapitel "Vorbereitungen".
2.
Stellen Sie das Dosierventil auf den im Abschnitt "Vorbereitungen" ermittelten Wert ein. Wichtig: Das
Dosierventil kann mehrmals gedreht werden ( Modell Tornado). Zählen Sie sorgfältig jede Drehung.
3.
Lösen Sie die beiden Schnelltrennkupplungen an der Oberseite des Sprühmitteltanks (Luft- und
Sprühmittelleitung Modell Tornado)
4.
Entfernen Sie den Sprühmitteltank.
5.
Füllen Sie ausreichend Sprühmittel in den Tank, um sicherzustellen, daß das Steigrohr während der gesamten
Betriebszeit in der Flüssigkeit ist. Der Tank hat ein Volumen von 11,3 l beim Modell Tornado und 3,8 l beim
Cyclone. Wichtig: Spritzpulver und wässrige Suspensionen sollten vor dem Einfüllen in den Tank mit
geeigneten Mixern oder Rüttelvorrichtungen gründlich gemischt werden, um eine möglichst lange
Suspensionszeit der festen Bestandteile zu erzielen. Es sollte nur soviel Material in das Gerät gefüllt werden,
wie benötigt wird.
6.
Den Sprühmitteltank wieder einsetzen. (TORNADO).
7.
Luft- und Sprühmittelleitung wieder anschließen (Sprühmittel: klein zu klein; Luft: groß zu groß).
8.
Lockern Sie die große Flügelstellschraube unterhalb des Gebläsegehäuses.
9.
Das Gehäuse in den gewünschten Sprühwinkel bringen und die Flügelstellschraube wieder festdrehen.
10. Das Gerät an eine geeignete Stromquelle anschließen. Anschlussdaten entnehmen Sie dem Typenschild.
Vorsicht: Sollten Sie ein Verlängerungskabel benötigen, beachten Sie Punkt 1 im Kapitel Sicherheitshinweise.
11. EIN/AUS Schalter in die EIN (ON) Stellung bringen, um mit dem Sprühvorgang zu beginnen.
12. Zum Unterbrechen oder Beenden des Sprühvorgangs das Dosierventil schließen und dann EIN/AUS Schalter
in die "OFF" Stellung bringen. Vorsicht: Wird das Dosierventil nach Abschalten des Geräts geschlossen,
können Chemikalien aus der Düse tropfen .
13. EIN/AUS Schalter in die "OFF" Stellung bringen bevor Sie den Netzstecker ziehen.
14. Nach Beenden des Sprühvorgangs den Tankdeckel lockern, um Überdruck im Tank auszugleichen.
ACHTUNG: Beim Versprühen von feuergefährlichen Flüssigkeiten besteht Brand- und Explosionsgefahr.
Dies gilt besonders in geschlossenen Räumen. Verwenden Sie keine Sprühmittel auf extrem feuergefährlicher
Basis, wie Benzin oder Benzol.
2
nicht unterschritten werden.
2
.
Seite 9/24
