Dyna-Fog

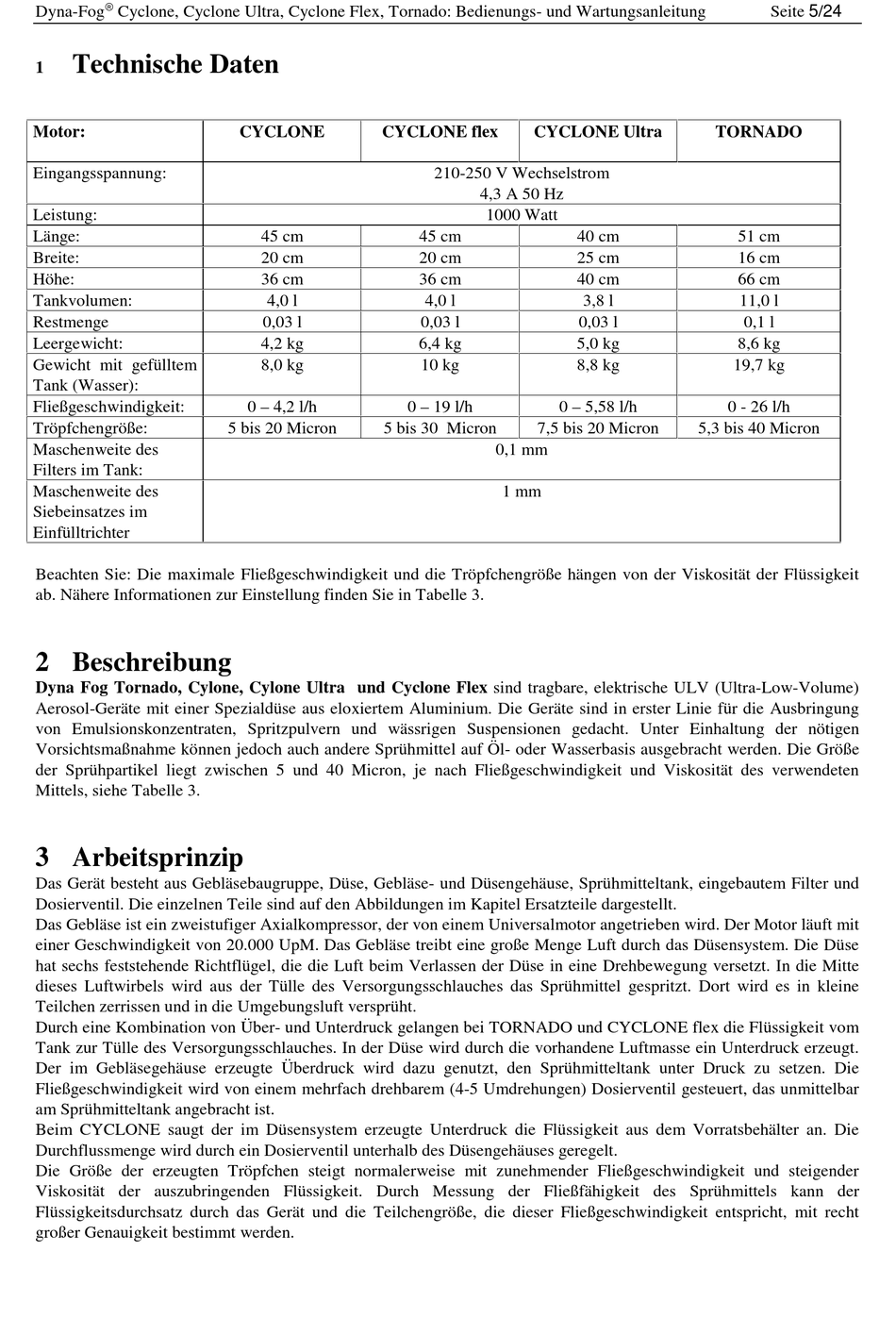

Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung
Technische Daten
1
Motor:
Eingangsspannung:
Leistung:
Länge:
Breite:
Höhe:
Tankvolumen:
Restmenge
Leergewicht:
Gewicht mit gefülltem
Tank (Wasser):
Fließgeschwindigkeit:
Tröpfchengröße:
Maschenweite des
Filters im Tank:
Maschenweite des
Siebeinsatzes im
Einfülltrichter
Beachten Sie: Die maximale Fließgeschwindigkeit und die Tröpfchengröße hängen von der Viskosität der Flüssigkeit
ab. Nähere Informationen zur Einstellung finden Sie in Tabelle 3.
2 Beschreibung
Dyna Fog Tornado, Cylone, Cylone Ultra und Cyclone Flex sind tragbare, elektrische ULV (Ultra-Low-Volume)
Aerosol-Geräte mit einer Spezialdüse aus eloxiertem Aluminium. Die Geräte sind in erster Linie für die Ausbringung
von Emulsionskonzentraten, Spritzpulvern und wässrigen Suspensionen gedacht. Unter Einhaltung der nötigen
Vorsichtsmaßnahme können jedoch auch andere Sprühmittel auf Öl- oder Wasserbasis ausgebracht werden. Die Größe
der Sprühpartikel liegt zwischen 5 und 40 Micron, je nach Fließgeschwindigkeit und Viskosität des verwendeten
Mittels, siehe Tabelle 3.
3 Arbeitsprinzip
Das Gerät besteht aus Gebläsebaugruppe, Düse, Gebläse- und Düsengehäuse, Sprühmitteltank, eingebautem Filter und
Dosierventil. Die einzelnen Teile sind auf den Abbildungen im Kapitel Ersatzteile dargestellt.
Das Gebläse ist ein zweistufiger Axialkompressor, der von einem Universalmotor angetrieben wird. Der Motor läuft mit
einer Geschwindigkeit von 20.000 UpM. Das Gebläse treibt eine große Menge Luft durch das Düsensystem. Die Düse
hat sechs feststehende Richtflügel, die die Luft beim Verlassen der Düse in eine Drehbewegung versetzt. In die Mitte
dieses Luftwirbels wird aus der Tülle des Versorgungsschlauches das Sprühmittel gespritzt. Dort wird es in kleine
Teilchen zerrissen und in die Umgebungsluft versprüht.
Durch eine Kombination von Über- und Unterdruck gelangen bei TORNADO und CYCLONE flex die Flüssigkeit vom
Tank zur Tülle des Versorgungsschlauches. In der Düse wird durch die vorhandene Luftmasse ein Unterdruck erzeugt.
Der im Gebläsegehäuse erzeugte Überdruck wird dazu genutzt, den Sprühmitteltank unter Druck zu setzen. Die
Fließgeschwindigkeit wird von einem mehrfach drehbarem (4-5 Umdrehungen) Dosierventil gesteuert, das unmittelbar
am Sprühmitteltank angebracht ist.
Beim CYCLONE saugt der im Düsensystem erzeugte Unterdruck die Flüssigkeit aus dem Vorratsbehälter an. Die
Durchflussmenge wird durch ein Dosierventil unterhalb des Düsengehäuses geregelt.
Die Größe der erzeugten Tröpfchen steigt normalerweise mit zunehmender Fließgeschwindigkeit und steigender
Viskosität der auszubringenden Flüssigkeit. Durch Messung der Fließfähigkeit des Sprühmittels kann der
Flüssigkeitsdurchsatz durch das Gerät und die Teilchengröße, die dieser Fließgeschwindigkeit entspricht, mit recht
großer Genauigkeit bestimmt werden.
CYCLONE
CYCLONE flex
45 cm
20 cm
36 cm
4,0 l
0,03 l
4,2 kg
8,0 kg
0 – 4,2 l/h
5 bis 20 Micron
5 bis 30 Micron
CYCLONE Ultra
210-250 V Wechselstrom
4,3 A 50 Hz
1000 Watt
45 cm
20 cm
36 cm
4,0 l
0,03 l
6,4 kg
5,0 kg
10 kg
8,8 kg
0 – 19 l/h
0 – 5,58 l/h
7,5 bis 20 Micron
0,1 mm
1 mm
TORNADO
40 cm
51 cm
25 cm
16 cm
40 cm
66 cm
3,8 l
11,0 l
0,03 l
0,1 l
8,6 kg
19,7 kg
0 - 26 l/h
5,3 bis 40 Micron
