Dyna-Fog
Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung

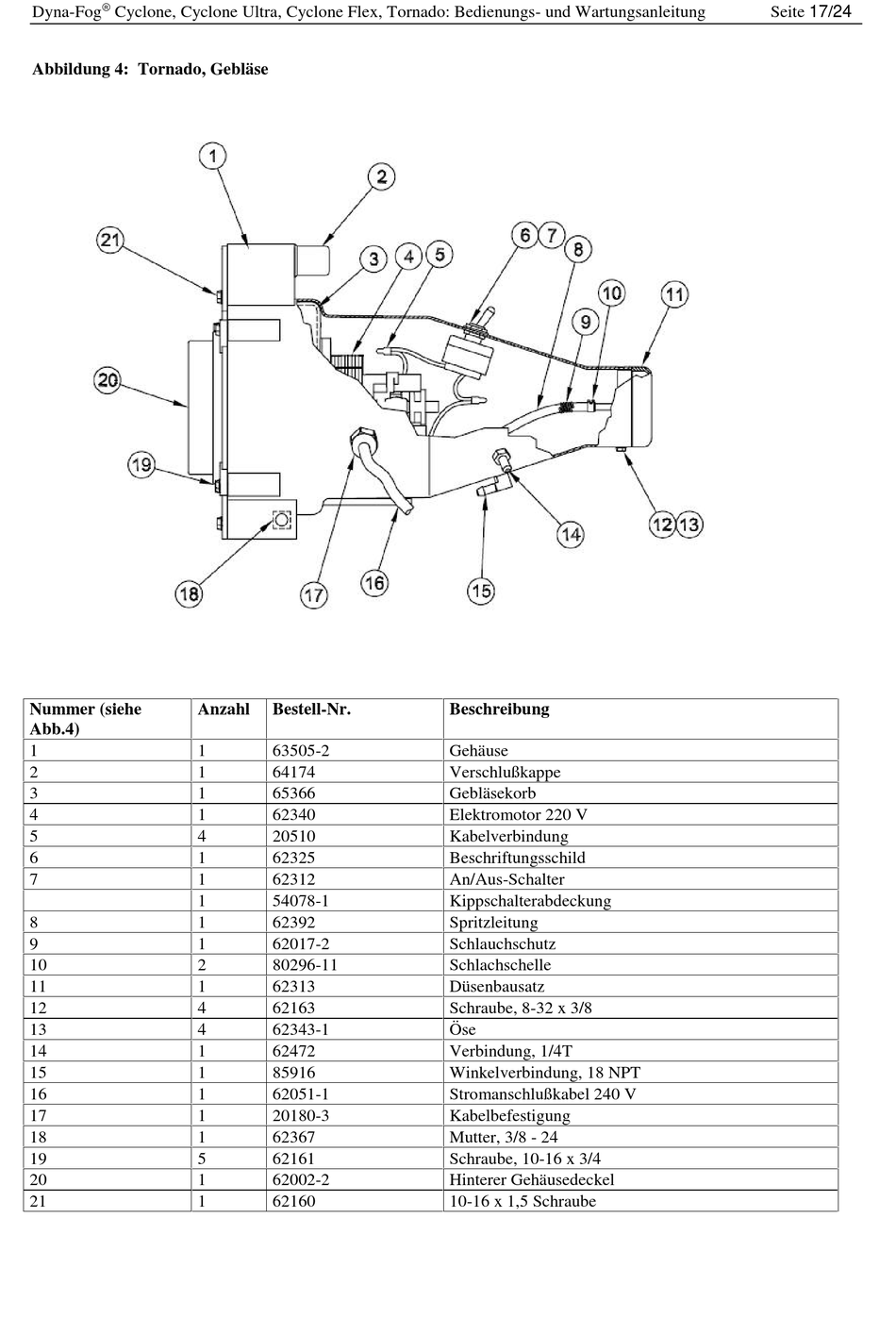

Abbildung 4: Tornado, Gebläse
Nummer (siehe
Anzahl
Abb.4)
1
1
2
1
3
1
4
1
5
4
6
1
7
1
1
8
1
9
1
10
2
11
1
12
4
13
4
14
1
15
1
16
1
17
1
18
1
19
5
20
1
21
1
Bestell-Nr.
63505-2
64174
65366
62340
20510
62325
62312
54078-1
62392
62017-2
80296-11
62313
62163
62343-1
62472
85916
62051-1
20180-3
62367
62161
62002-2
62160
Beschreibung
Gehäuse
Verschlußkappe
Gebläsekorb
Elektromotor 220 V
Kabelverbindung
Beschriftungsschild
An/Aus-Schalter
Kippschalterabdeckung
Spritzleitung
Schlauchschutz
Schlachschelle
Düsenbausatz
Schraube, 8-32 x 3/8
Öse
Verbindung, 1/4T
Winkelverbindung, 18 NPT
Stromanschlußkabel 240 V
Kabelbefestigung
Mutter, 3/8 - 24
Schraube, 10-16 x 3/4
Hinterer Gehäusedeckel
10-16 x 1,5 Schraube
Seite 17/24
