Inhaltszusammenfassung für Dyna-fog Cyclone

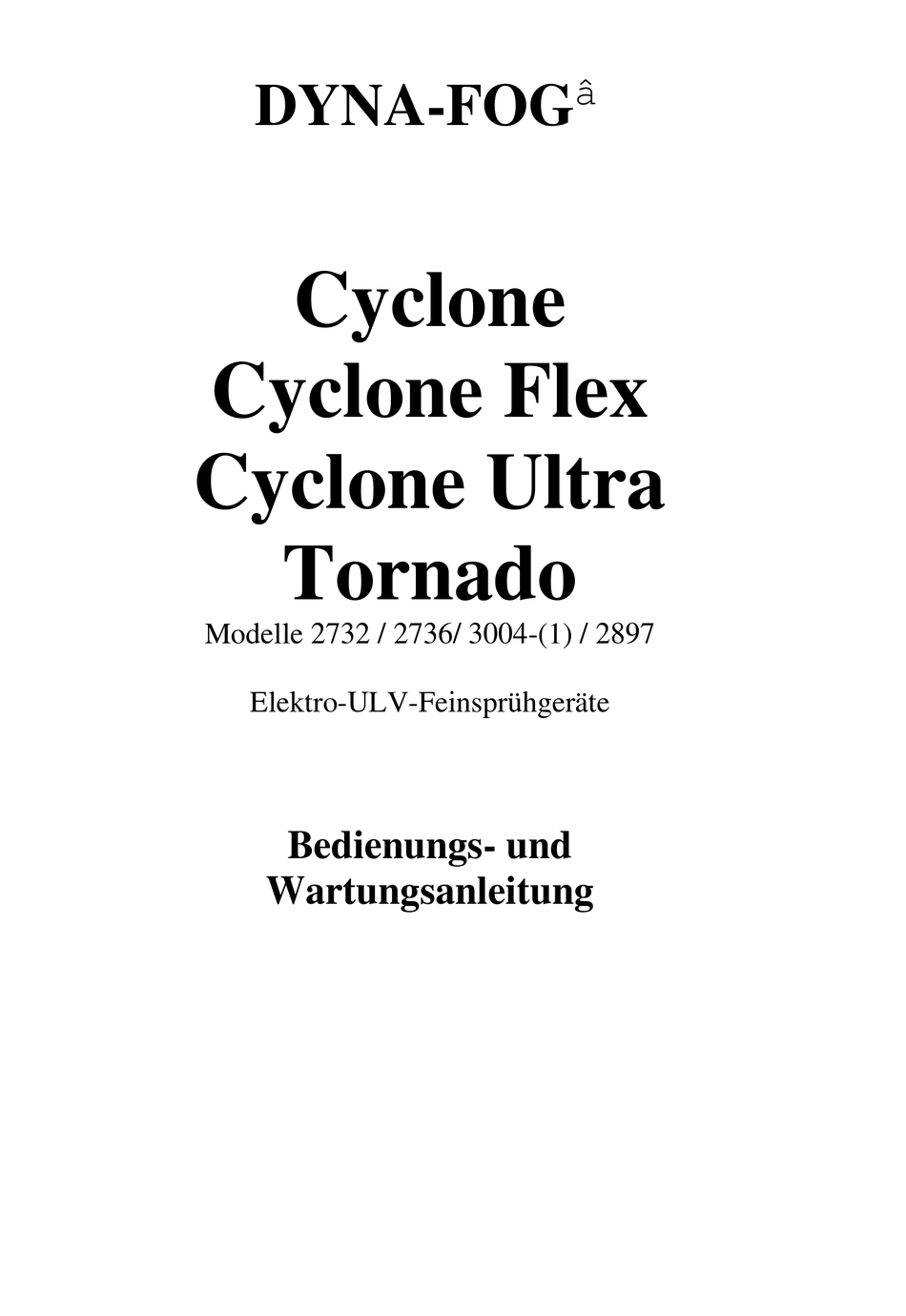

- Seite 1 DYNA-FOG Cyclone Cyclone Flex Cyclone Ultra Tornado Modelle 2732 / 2736/ 3004-(1) / 2897 Elektro-ULV-Feinsprühgeräte Bedienungs- und Wartungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 3/24 Inhaltsverzeichnis 1 TECHNISCHE DATEN ......................... 1 2 BESCHREIBUNG .......................... 1 3 ARBEITSPRINZIP......................... 1 4 SICHERHEITSHINWEISE ......................2 4.1 Elektrischer Strom........................2 4.2 Präparatewahl ..........................2 4.3 Aerosol- Konzentration ......................2 4.4 Aerosol -Zündung ........................ - Seite 4 Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 4/24 Tabellenverzeichnis TABELLE 1: BENÖTIGTE SPRÜHMITTELMENGE IN ML IN ABHÄNGIGKEIT VON RAUMVOLUMEN UND AUFWANDMENGE................7 TABELLE 2: BENÖTIGTE SPRÜHMITTELMENGE IN LITERN IN ABHÄNGIGKEIT VON FLÄCHE UND AUFWANDMENGE ..................7 TABELLE 3: FLIEßGESCHWINDIGKEIT IN ML/MIN UND TRÖPFCHENGRÖßE IN...
-
Seite 5: Technische Daten
Luftwirbels wird aus der Tülle des Versorgungsschlauches das Sprühmittel gespritzt. Dort wird es in kleine Teilchen zerrissen und in die Umgebungsluft versprüht. Durch eine Kombination von Über- und Unterdruck gelangen bei TORNADO und CYCLONE flex die Flüssigkeit vom Tank zur Tülle des Versorgungsschlauches. In der Düse wird durch die vorhandene Luftmasse ein Unterdruck erzeugt. -
Seite 6: Sicherheitshinweise
Ader die Erdung ist. Die Erdung darf nicht entfernt werden. Benutzen Sie keine Verlängerungskabel mit zweipoligen Steckern. Dies macht die Erdung nutzlos Reparaturen an dem Gerät sollten grundsätzlich von Ihrem DYNA-FOG Kundendienst ausgeführt werden, von dem Sie auch Original-Ersatzteile erhalten. Sie finden die Modell- und Geräte-Nr. auf dem Typenschild ihres Gerätes. -
Seite 7: Zweckmäßiger Und Unzweckmäßiger Gebrauch
Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 7/24 4.7 Zweckmäßiger und unzweckmäßiger Gebrauch Folgende Regeln müssen beim Arbeiten mit dem Gerät beachtet werden: Vor dem Einsatz des Geräts das GESAMTE Handbuch lesen. Beachten Sie besonders die Abschnitte ACHTUNG und VORSICHT ! ... -
Seite 8: Ausbringung In Geschlossenen Räumen
Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 8/24 5.3 Ausbringung in geschlossenen Räumen Zur richtigen Ausbringung des Sprühmittels in geschlossenen Räumen ist die Beachtung der folgenden 7 Schritte nötig: Stellen Sie anhand der Herstellerangaben auf dem Sprühmittelbehälter die benötigte SPRÜHKONZENTRATION fest. -
Seite 9: Inbetriebnahme Des Geräts
Mit Hilfe von Tabelle 3 und 3a kann die Fließgeschwindigkeit passend zu der gewünschten Teilchengröße eingestellt werden. Würde das Dosierventil z.B. auf Position 3 stehen, wäre die Fließgeschwindigkeit beim Cyclone 24,0 ml / min und die Teilchengröße 5,7 Mikrometer (beim Tornado entsprechend 414 ml / min und 25,5 Mikron ). -
Seite 10: Reinigung
Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 10/24 6 Reinigung Nach dem Ausbringen von Spritzpulvern muss das Gerät umgehend gereinigt und durchgespült werden, um ein Absetzen und Verklumpen der Materialien im Tank, den Verbindungsleitungen und dem Filter zu vermeiden. -
Seite 11: Tabellen
Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 11/24 8 Tabellen Tabelle 1: Benötigte Sprühmittelmenge in ml in Abhängigkeit von Raumvolumen und Aufwandmenge Raum (m³) Aufwandmenge in Milliliter/ 100 m³ 70 100 1000 700 1000 1500... -
Seite 12: Tabelle 3: Fließgeschwindigkeit In Ml/Min Und Tröpfchengröße In Micron Abhängig Von Der Dosierventileinstellung
Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 12/24 Tabelle 3: Fließgeschwindigkeit in ml/min und Tröpfchengröße in Micron abhängig von der Dosierventileinstellung TORNADO Dosierventilstellung Viskositätsmesser (Testzeit in Sekunden) Durchflussmenge (ml/min) 0,50 Tröpfchengröße (Micron) 14,1 14,8 18,2... -
Seite 13: Tabelle 4: Gewünschte Applikationsmenge In Ml Zu Applikationsdauer In Minuten/Sekunden
Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 13/24 Tabelle 4: Gewünschte Applikationsmenge in ml zu Applikationsdauer in Minuten/Sekunden Sprühmittel in ml Geräte-Ausbringmenge in ml/Min. 400 450 1:00 0:20 0:15 0:11 0:08 0:07 0:07 0:06 3:00... -
Seite 14: Ersatzteile
Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 14/24 9 Ersatzteile Abbildung 1: Tornado, Übersicht Nummer (siehe Abb. 1) Anzahl Bestell-Nr. Beschreibung 11719 Halterung für Tragegurt 190254 Mutter, 10-24 159957 Schraube 10-24X1, PNCR 62381 geschweißter Rahmen... -
Seite 15: Abbildung 2: Tornado, Formulierungstank: Verschlusszubehör
Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 15/24 Abbildung 2: Tornado, Formulierungstank: Verschlusszubehör Nummer (siehe Abb.2) Anzahl Bestell-Nr. Beschreibung 43298 Verbindungsstück 1/8MPT-1/4T 21010 Tankdeckel 43290 Innenteil des Tankdeckels 63254 Adapter 1/8 MP-1/8 FP 22232 Dichtungsring, Viton 62641-1 U-Verbindungsstück 1/8MP- 1/4T... -
Seite 16: Abbildung 3: Tornado, Einspritzventil
Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 16/24 Abbildung 3: Tornado, Einspritzventil Nummer (siehe Abb.3) Anzahl Bestell-Nr. Beschreibung 39730 Winkelstück ¼ MPT 62396 Dosierventilhalterung 63569 Nadelventil, ¼ FPT 62558-5 Filter/ “O”-Ring-Bausatz 62554-6 Winkelstück ¼ P- ¼ T... -
Seite 17: Abbildung 4: Tornado, Gebläse
Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 17/24 Abbildung 4: Tornado, Gebläse Nummer (siehe Anzahl Bestell-Nr. Beschreibung Abb.4) 63505-2 Gehäuse 64174 Verschlußkappe 65366 Gebläsekorb 62340 Elektromotor 220 V 20510 Kabelverbindung 62325 Beschriftungsschild 62312 An/Aus-Schalter 54078-1... -
Seite 18: Abbildung 5: Cyclon: Übersicht
Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 18/24 Abbildung 5: Cyclon: Übersicht... - Seite 19 Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 19/24 Nummer (siehe Abb. 5) Bestell-Nr. Beschreibung 62033 Tank-Oberteil-Bausatz 62127-1 Ersatz-Dichtung 213537 Mutter 62010 Feststell-Flügelschraube 62083 Unterlegscheibe 62051-1 Stromkabel 45933-1 Kabel-Zugentlastung 62320 Dosierknopf 62324 Dosierventil 32690 Ersatz-Scheibe 10100-12...
-
Seite 20: Abbildung 6: Cyclon Ultra: Übersicht
Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 20/24 Abbildung 6: Cyclon Ultra: Übersicht... - Seite 21 Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 21/20 Nummer (siehe Abb. 6) Anzahl Bestell-Nr. Beschreibung 62130-10 Tank 62135-2 Tankdeckel 62255-1 Halterung Gebläse 20180-3 Verbinder 62031 Stromkabel 220 V 62313 Düsenbaugruppe 62343-1 Öse 9425246 Schrauben 62325...
-
Seite 22: Abbildung 7: Cyclone Flex
Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 22/20 Abbildung 7: Cyclone Flex... - Seite 23 Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 23/20 Nummer (siehe Abb. 7) Anzahl Bestell-Nr. Beschreibung 63505 Gehäuse 11719 Gurthalterung 9425246 Schraube (8-32) 63513 Griff 20054-2 Klammer 80447-25 Ansaugstutzen (3/15") 80296-3 Klammer, Schlauch 63503-2 Ummantelung, Düse 62313 Düse...
-
Seite 24: Abbildung 8: Cyclone Ultra, Dosierventil, Bestell-Nr. 62132-2
Dyna-Fog Cyclone, Cyclone Ultra, Cyclone Flex, Tornado: Bedienungs- und Wartungsanleitung Seite 24/20 Abbildung 8: Cyclone Ultra, Dosierventil, Bestell-Nr. 62132-2 Nummer (siehe Abb. 8) Anzahl Bestell-Nr. Beschreibung 62136 Griff 62134-1 Beschriftungsschild 62133 Ventilgehäuse 10100-12 “O”- Ring 62054-1 Schlauch 62138 Dosierknopf 10100-11 “O”- Ring...
