- Seite 1 Montageanleitung Yuma Mini...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Reparaturen und Wartung dürfen nur durch qualifiziertes Fachpersonal durchgeführt ● werden. Führe diese nicht eigenständig durch und öffne die Elektrogeräte nicht. Installiere den Wechselrichter nicht in der Nähe von entzündlichen, explosiven, korrosiven, ● ätzenden oder feuchten Quellen. Die Trennung der Kabel sollte erst erfolgen, wenn auf dem System keine Spannung mehr ●... -
Seite 3: Auf Einen Blick
2. Auf einen Blick Wir freuen uns, dass du dich für eine Mini-Solaranlage von Yuma entschieden hast. Dieses Dokument soll dir helfen, deine Anlage fachgerecht anzuschließen und anzumelden. Solltest du bei einem Punkt nicht weiterkommen, zögere nicht, uns zu kontaktieren. Du erreichst uns per Mail unter support@hello-yuma.de, telefonisch unter der +49 2183... -
Seite 4: Prüfung Des Vorhandenen Zählers
3. Prüfung des vorhandenen Zählers Durch die Förderung des EEG ist es möglich, selbst produzierten Solarstrom vergütet in das öffentliche Netz einzuspeisen. Bei einer Mini-Solaranlage lohnt sich der Aufwand für die Inanspruchnahme der EEG Vergütung jedoch selten. Die Vergütungssätze sind gering, die eingespeiste Energie ist überschaubar und kann von deinem eigenen Haushalt meist selbst verbraucht werden. -
Seite 5: Hinweise Zum Netzbetreiber
Zuständigkeit endet am Zähler ● Die Normen des VDE sind keine Gesetze, es handelt sich hierbei um Empfehlungen Lösung: Mini-Solaranlagen bis 600 Watt Ausgangsleistung dürfen an eine vorhandene Schukosteckdose angeschlossen werden. Die Aussage des Netzbetreibers kann ignoriert werden. Problem:... - Seite 6 Anschluss und Anmeldung durch eine zertifizierte Elektrofachkraft erfolgt. Lösung: Mit der Änderung der DIN VDE 0100-551 dürfen auch Laien stromerzeugende Solargeräte an einen bestehenden Stromkreis anschließen. Die Mini-Solaranlage darf also von dir angeschlossen werden. Sollten weitere Probleme auftreten, komme gerne damit auf uns zu.
-
Seite 7: Montage Der Yuma Mini-Solaranlage

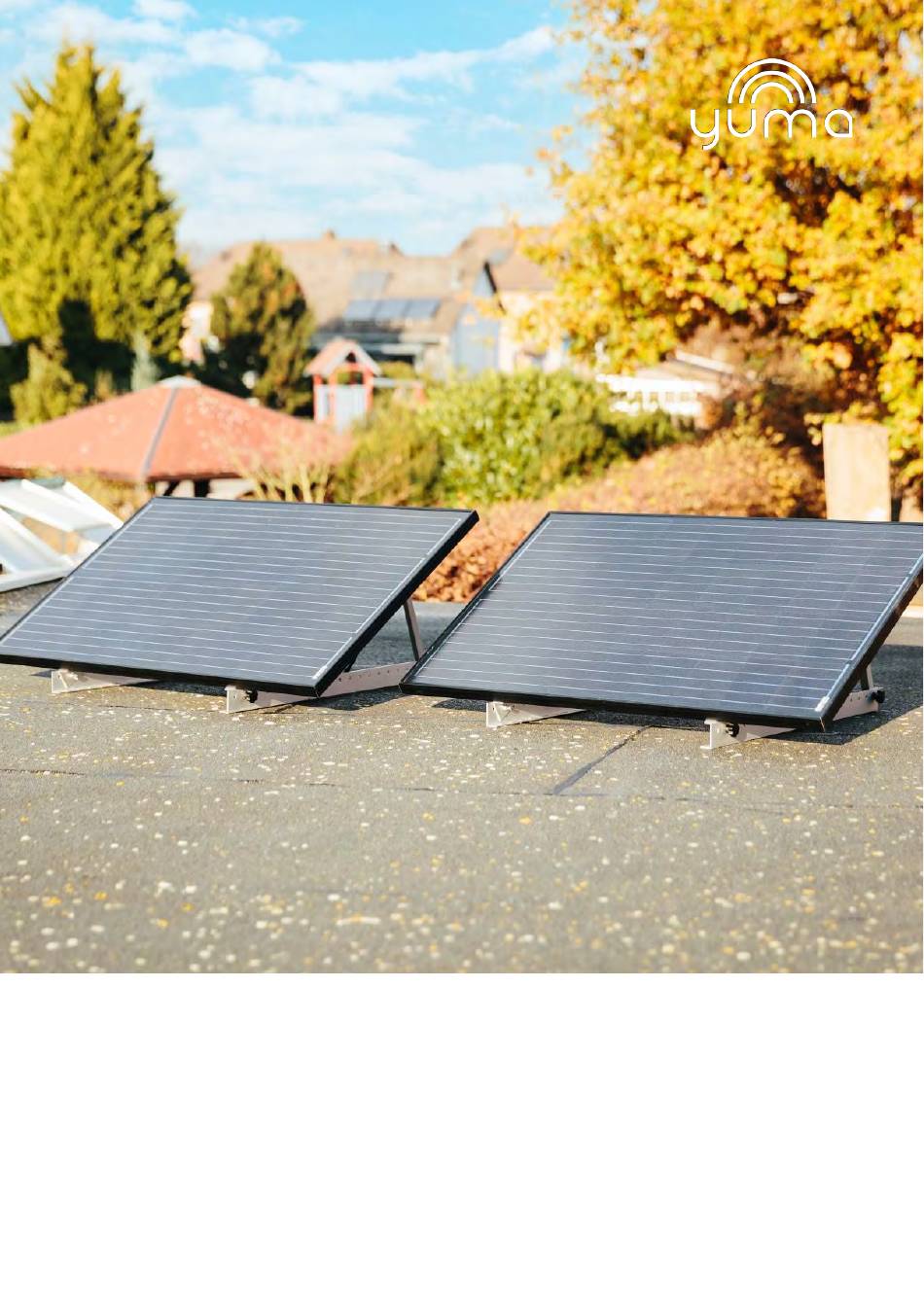

● Module mit dem Wechselrichter verbinden ● Wechselrichter mit dem Stromnetz verbinden Für die Yuma Mini 240 liegen deinem Paket zwei Halterungssysteme bei, um die Module aufzuständern. Bei der Platzierung der Module sollte darauf geachtet werden, dass beide Module die gleiche Neigung und Ausrichtung aufweisen. - Seite 8 ● 2x Solarmodul ● 1x Wechselrichter ● 1x Schrauben-Set Wechselrichterhalterung (1x Hammerkopfschraube inkl. Mutter) ● 2x Schrauben-Set Mini-Modul (je 4x Sechskantschraube inkl. Mutter) ● 2x Verlängerung Solarkabel (2 m) ● 6x Kabelbinder ● 1x Verschlusskappe für den Wechselrichter ● 2x Aufständerungsdreieck-Set mit je ○...
-
Seite 9: Montage Auf Flachem Untergrund
Sechskantschrauben an den Modulen befestigen. Lege dafür das Modul mit der Glasfläche nach unten auf eine weiche Oberfläche. Um die Standsicherheit deiner Yuma Mini 240 auf einer flachen Fläche zu gewährleisten, musst du sie fixieren. Verschraube dazu die Aufständerungsdreiecke entweder fest auf dem Untergrund (z.B. -
Seite 10: Montage An Der Fassade
5.2. Montage an der Fassade Deine Yuma Mini 240 kannst du auch an einer Wand/Fassade befestigen. Schraube dazu pro Solarmodul zwei von den langen Aluminiumschienen senkrecht mit geeigneten Schrauben und Dübeln (nicht im Set enthalten) an der Fassade fest. Beachte, dass der Abstand zwischen den Bohrungen mit dem Abstand der Montagebohrungen im Modulrahmen übereinstimmt (515 mm). -
Seite 11: Montage Wechselrichter
5.3. Montage Wechselrichter nächsten Schritt kannst Wechselrichter einem Aufständerungsdreiecke befestigen. Montiere den Wechselrichter wie im Bild gezeigt an der Aluminiumschiene, sodass er sich unter einem der Module befindet. Die Befestigung erfolgt mit der mitgelieferten Hammerkopfschraube und einer Mutter mit Sperrverzahnung. -
Seite 12: Module Mit Wechselrichter Verbinden
5.4. Module mit Wechselrichter verbinden Verbinde nun den Wechselrichter mit den Solarmodulen. Dafür verbindest du zunächst die beiden Module miteinander. Im Anschluss verbindest du die beiden übrigen freien Stecker mit dem Wechselrichter. Wenn deine Module weit voneinander entfernt stehen, nutze die beiliegenden 2 m langen Solar-Verlängerungskabel. Du kannst die Solarkabel mit den beiliegenden Kabelbindern oder Kabelklemmen an den Modulen fixieren, um sie vor Witterung zu schützen und um Stolperfallen zu vermeiden. -
Seite 13: Wechselrichter Mit Stromnetz Verbinden
5.5. Wechselrichter mit Stromnetz verbinden Im letzten Schritt wird die Solaranlage mit der Steckdose verbunden. Bitte stelle sicher, dass du die vorherigen Schritte gemäß dieser Anleitung durchgeführt und unsere Sicherheitshinweise beachtet hast. Die Sicherung für die Steckdose solltest du vorher abschalten. Verbinde zuerst Anschlusskabel... -
Seite 14: Hinweise Zum Wechselrichter
Funktionstüchtigkeit zu prüfen. Solltest du bei einem Punkt nicht weiterkommen, zögere nicht uns zu kontaktieren. Du erreichst uns per Mail unter support@hello-yuma.de, telefonisch unter der +49 2183 217 20 90 oder über unseren Online-Chat. Unsere Geschäftszeiten sind Montag bis... -
Seite 15: Anmeldung Im Marktstammdatenregister
2. Registrierung deiner Person oder deines Unternehmens als Anlagenbetreiber 3. Registrierung deiner Mini-Solaranlage Die Anmeldung im Register ist kostenfrei und dauert etwa 20 Minuten. Unterlagen für die Anmeldung benötigst du keine, du solltest aber die Daten deiner Mini-Solaranlage bereithalten. Anmelden kannst du dich unter folgendem Link: https://www.marktstammdatenregister.de/MaStR... - Seite 16 ● EEG-Anlagenschlüssel: Nicht vorhanden ● Anlagenkennziffer aus dem Anlagenregister: Nicht vorhanden ● Sollen, wurden oder werden für den in der Solaranlage erzeugten Strom Zahlungen des Netzbetreibers in Anspruch genommen? Nein ● Wurde für die Solaranlage ein Zuschlag in einer Ausschreibung erlangt? Nein ●...
-
Seite 17: Anmeldung Beim Netzbetreiber
0,3 kW / 300 W Modulleistung 0,24 kWp / 240 Wp Hier noch einmal ein Überblick über die notwendigen Unterlagen für die Anmeldung: ● Unser Anmeldeformular für die Mini-Solaranlage ● Datenblatt des installierten Moduls ● Datenblatt des Wechselrichters ● Die Konformitätserklärung für den Wechselrichter ●... -
Seite 18: Optimale Ausrichtung Und Neigung
9. Optimale Ausrichtung und Neigung Es gibt verschiedene Faktoren, die einen direkten oder indirekten Einfluss auf den Ertrag deiner Anlage haben. Hierzu gehören beispielsweise Verschattung und Verschmutzung der Module. Zwei weitere wichtige Faktoren, welche schon bei der Montage optimiert werden können, sind die Ausrichtung und Neigung der Module zur Sonne. - Seite 19 Hast du noch Fragen? Wir helfen dir gern. + 49 2183 217 20 90 (Mo - Fr. 10 - 18 Uhr) support@hello-yuma.de www.hello-yuma.de...
