Montageanleitung -
GB
Installation instructions -
FR
Notice de montage -
NL
Montagehandleiding -
IT
Istruzioni per il montaggio -
ES
Instrucciones para el montaje -
PL
Instrukcja montażu -
Montážní návod -
CZ
SK
Návod na montáž -
Монтажная инструкция -
RU
RO
Instrucţiuni de montaj -
CN
-
Technische Änderungen vorbehalten. / We reserve the right to introduce technical changes without notice. / Sous réserve de modifications techniques.
Technische wijzigingen voorbehouden. / Ci si riserva il diritto di modifiche tecniche. / Modificaciones técnicas reservadas / Zastrzega się możliwość zmian technicznych.
Technické změny vyhrazeny. / Technické zmeny vyhradené. / Технические изменения не исключаются /
Empfohlene Montage mit 2 Personen!
Installation by 2 persons recommended!
Deux personnes sont recommandées pour le montage!
Montage met 2 personen aanbevolen!
Montaggio consigliato con 2 persone!
¡Montaje recomendado con 2 personas!
Zaleca się montaż w dwie osoby!
Pro montáž jsou doporučeny 2 osoby!
Odporúčame montáž s 2 osobami!
Предусмотренный монтаж 2человека!
Se recomanda efectuarea montajului de către 2 persoane!
04/2018 • 6916817 - 1.
Werbung
Verwandte Anleitungen für Kermi PEGA PE 1OR/L
Inhaltszusammenfassung für Kermi PEGA PE 1OR/L

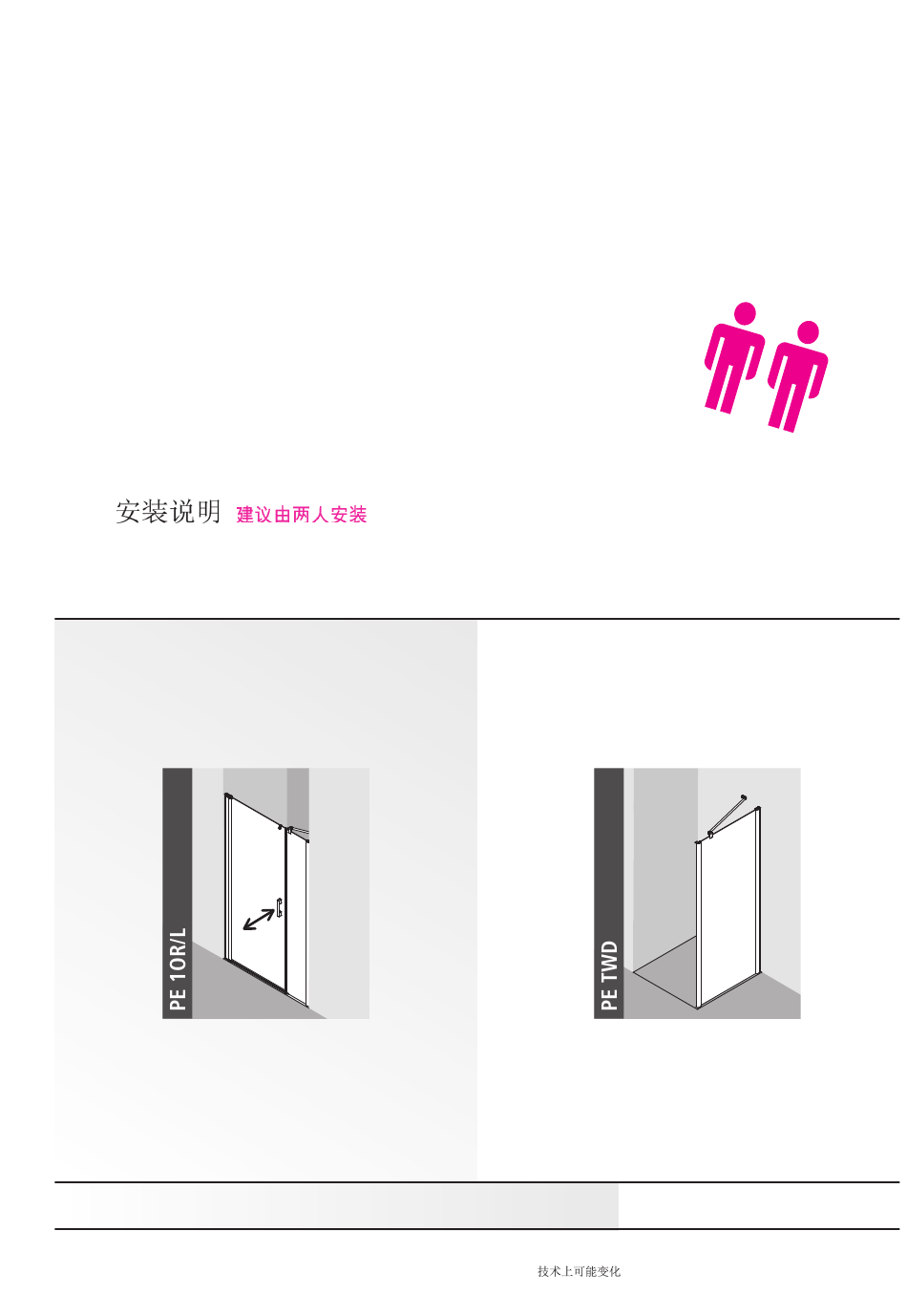

- Seite 1 Montageanleitung - Empfohlene Montage mit 2 Personen! Installation instructions - Installation by 2 persons recommended! Notice de montage - Deux personnes sont recommandées pour le montage! Montagehandleiding - Montage met 2 personen aanbevolen! Istruzioni per il montaggio - Montaggio consigliato con 2 persone! Instrucciones para el montaje - ¡Montaje recomendado con 2 personas! Instrukcja montażu -...
- Seite 2 Duschkabinen sind zur Montage auf Duschwannen bestimmt. Bei anderweitiger Verwendung ist ein gleichwertiger Duschbereich (Abdichtung zum Estrich, Gefälle, …) sicherzustellen. Bei Montage auf Fuge ist bauseits sicherzustellen, dass es sich um eine wartungsfreie wasserdichte Verfugung handelt. Bei bodenfreier und bodenferner Montage sind bauseits Maßnahmen gegen die Rutschgefahr vor der Duschkabine zu treffen.
- Seite 3 Zaleca się osobiste ubranie ochronne! Sprchové kouty KERMI jsou určeny k instalaci na sprchové vaničky. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbou, spádování,…). Při instalaci přímo na dlažbu podlahy je třeba mít jistotu, že je vodotěsná - nepropouštějící vodu do dalších vrstev podlahy. V těchto instalačních případech je třeba učinit i stavební opatření, odstraňující...
-
Seite 4: Benötigtes Werkzeug
Benötigtes Werkzeug tools used Outils nécessaires benodigd gereedschap (nicht enthalten) / (not included) / (non founi) / (niet ingesloten) Attrezzi necessari Herramienta necesaria Niezbędne narzędzia Potřebné nářadí (non inclusa) / (no incluidas) / (nie zawarte w opakowaniu) / Potrebné náradie Необходимый... - Seite 5 Zubehör / Fittings / Accessoires / Toebehoren / Accessori / Accesorios / Osprzęt / Příslušenství Príslušenstvo / Принадлжности / Accesori / Príslušenstvo / Принадлжности / Accesori / N104 8 mm N116 5x60 B4,2x9,5 3225 N76 A5,3 8417 3211 8417 8417 TX25 TX15 3608R (1x)
- Seite 6 Duschplatz / shower floor system / Receveur - système de douche / douchevloer / Postazione doccia / Zona de ducha Brodzik podpłytkowy / Systémová deska / Sprchová doska / Поддоны / Spa iul dușului / 冲洗位 innen außen inside innen outside intérieur extérieur...
- Seite 7 Einbaumaße / fitting dimensions / cotes d'implantation / inbouwmaat / Dimensioni di montaggio Dimensiones de montaje / Wymiary zabudowy / Montážní rozměr / Inštalačný rozmer Габаритные размеры / Dimensiune de montare / 安装尺寸 WE1/BV1 950 - 1000 990 - 1040 1050 - 1100 1150 - 1200 1190 - 1240 1250 - 1300 1350 - 1400 1390 - 1440 1450 - 1500 1490 - 1540 1550 - 1600 975 - 1000 1015 - 1040 1075 - 1100 1175 - 1200 1215 - 1240 1275 - 1300 1375 - 1400 1415 - 1440 1475 - 1500 1515 - 1540 1575 - 1600 965 - 990 1005 - 1030 1065 - 1090 1165 - 1190 1205 - 1230 1265 - 1290 1365 - 1390 1405 - 1430 1465 - 1490 1505 - 1530 1565 - 1590 958 - 983 998 - 1023 1058 - 1083 1158 - 1183 1198 - 1223 1258 - 1283 1358 - 1383 1398 - 1423 1458 - 1483 1498 - 1523 1558 - 1583...
- Seite 8 8 mm 8 mm N104 (6x) N104 (6x) N76 A5,3 (6x) N76 A5,3 (6x) N116 5x60-TX25 (6x) N116 5x60-TX25 (6x) innen inside intérieur binnenzijde interno dentro w środku uvnitř vnútri внутри În interior S14 - S16 - S8 -...
- Seite 9 innenseite / innerside oben / top intérieur / binnenzijde haut / boven sopra / arriba parte superiore / parte interior strona wewnętrzna / vnitřní strana góra / nahoře vnútorná strana / внутренная сторона hore / верх Suprafa a interioră / sus / 8417 (2x) - 229 mm 100 mm...
- Seite 10 3270 0,5mm (2x) innenseite / innerside oben / top intérieur / binnenzijde haut / boven parte superiore / parte interior sopra / arriba strona wewnętrzna / vnitřní strana góra / nahoře vnútorná strana / внутренная сторона hore / верх Suprafa a interioră / sus / bei Bedarf if necessary...
- Seite 11 3607R (1x) 3607L (1x) 3608R (1x) 3608L (1x) 3612R (1x) 3612L (1x) 3241 (1x) N145 B3,5x22 (1x) 1230 (1x) 6510 (2x) (1x) 3211 (6x) innen inside intérieur binnenzijde interno dentro w środku uvnitř vnútri внутри În interior 5 mm - S11 -...
- Seite 12 innen / inside / intérieur binnenzijde / interno / dentro w środku / uvnitř / vnútri внутри / În interior / innen / inside / intérieur binnenzijde / interno / dentro w środku / uvnitř / vnútri внутри / În interior / - S12 -...
- Seite 13 - S13 -...
- Seite 14 8 mm 8 mm N104 (3x) N104 (3x) N76 A5,3 (3x) N76 A5,3 (3x) N116 5x60-TX25 (3x) N116 5x60-TX25 (3x) innen / inside intérieur / binnenzijde interno / dentro w środku / uvnitř vnútri / внутри În interior / oben / top innenseite / innerside intérieur / binnenzijde haut / boven...
- Seite 15 3,5 mm 3225 B4,2x9,5-TX15 (3x) innen inside intérieur TX15 binnenzijde interno dentro w środku uvnitř vnútri внутри În interior - 229 mm 100 mm 230 - 599 mm 150 mm 600 - 1199 mm 200 mm > 1200 mm 250 mm innen inside intérieur...
- Seite 16 6510 (2x) 3211 (3x) innen inside intérieur binnenzijde interno dentro w środku uvnitř vnútri внутри În interior innen / inside / intérieur binnenzijde / interno / dentro w środku / uvnitř / vnútri внутри / În interior / innen / inside / intérieur binnenzijde / interno / dentro w środku / uvnitř...
- Seite 17 PE 1OL (PE 1OR)
- Seite 18 PE TWD...
