Zum besseren Korrosionsschutz sind Yingli Solar PV-Module mit einem
beschichten Aluminiumrahmen versehen. Zur fachgerechten Erdung des
Modulrahmens muss diese Beschichtung durchdrungen werden.
Die Korrosionsgefahr aufgrund elektrochemischer Reaktionen zwischen
unterschiedlichen Metallen ist geringer, wenn der Potenzialunterschied
beider Metalle niedrig ist. Durch die Erdung darf es nicht zum direkten
Kontakt zwischen den Aluminiumrahmen der Module und andersartigen
Metallen kommen, da sonst galvanische Korrosion entsteht. In einem
Nachtrag zum UL Standard 1703 „Flat Plate Photovoltaic Modules and
Panels" („Photovoltaische Flachmodule und Paneele") wird empfohlen,
dass der Potenzialunterschied bei Kombinationen unterschiedlicher
Metalle nicht mehr als 0,5 Volt beträgt.
In den Rahmenschienen befinden sich vorgebohrte Löcher, die mit einem

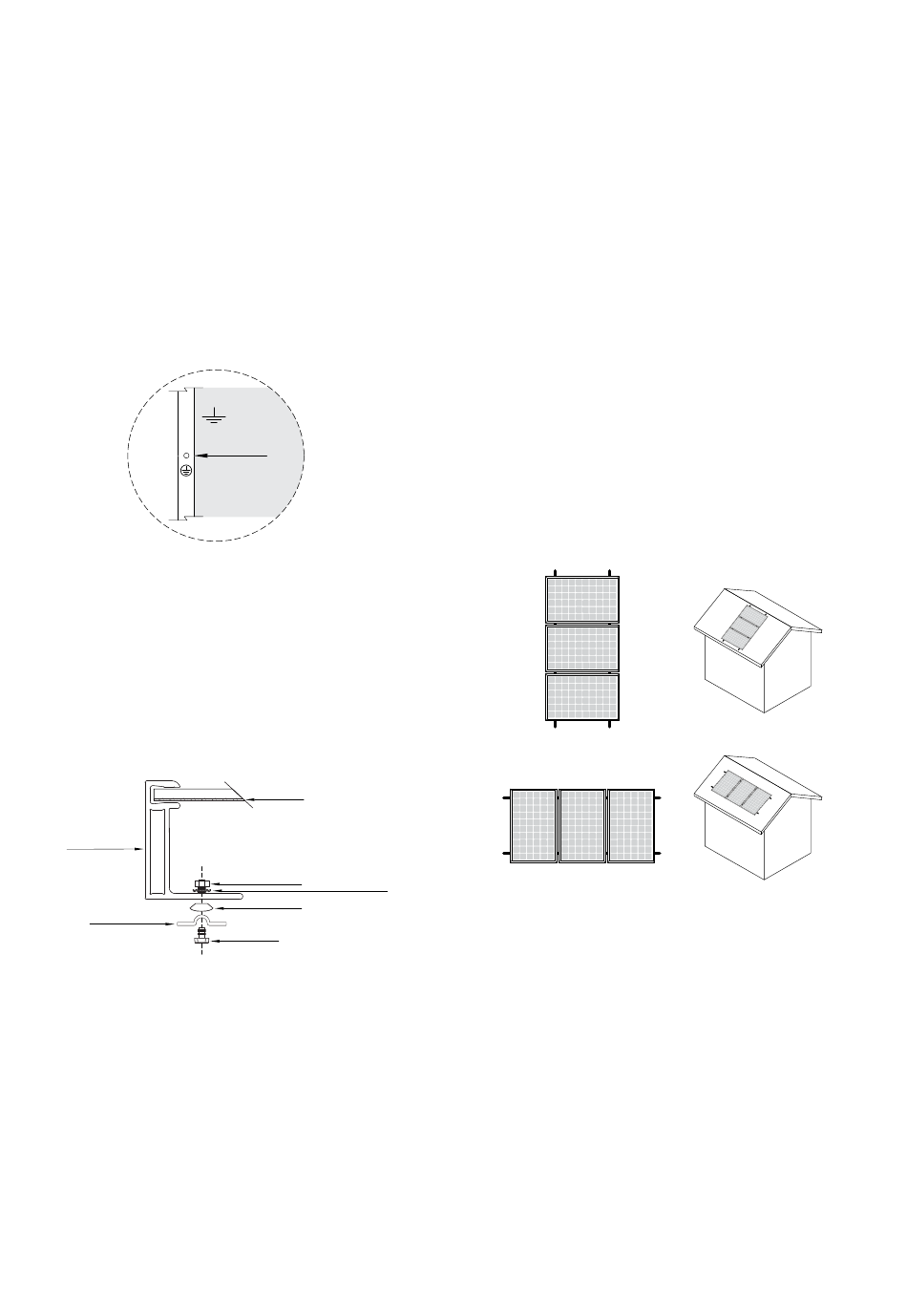

Erdungszeichen markiert sind (siehe Abbildung 8). Diese Bohrungen
sollten für die Erdung verwendet werden und dürfen nicht zur Montage
der PV-Module benutzt werden. Bohren Sie keine zusätzlichen Löcher in
die Rahmenschienen.
Abbildung 8: Bohrungen für die Modulerdung
Folgende Erdungsmethoden sind möglich:
option A: Verschraubung (siehe Abbildung 9)
1. Die Erdungsverschraubung muss an der gekennzeichneten Stelle
angebracht werden und ausschließlich aus rostfreiem Edelstahl
bestehen. Eine M5-Schraube aus rostfreiem Edelstahl wird erst durch
die Tellerscheibe (ebenfalls aus rostfreiem Edelstahl) geführt und dann
durch die Erdungsbohrung.
2. Auf die Schraube werden eine Zahnscheibe und eine Mutter aus
rostfreiem Edelstahl lose aufgedreht.
Aluminiumrahmen
Schutzleiter
Abbildung 9: Erdungsverschraubung
3. Biegen Sie den Schutzleiter in eine Omega-Form (Ω), damit er fest
zwischen dem noch nicht vollständig angezogenen Schraubenkopf und
der Tellerscheibe sitzt. Der Schutzleiter darf nur mit Komponenten aus
rostfreiem Edelstahl Kontakt haben.
4. Drehen Sie die Schraube mit 2,3 Nm Drehmoment fest. Die Zahnscheibe
sollte sich deutlich sichtbar in den Rahmen eindrücken.
5. Führen Sie den passend großen Schutzleiter so, dass er keinen Kontakt
mit dem Modulrahmen aus Aluminium hat.
option B: In Unterkonstruktionen Integrierte Erdungsvorrichtungen
Die Erdung von Yingli Solar PV-Modulen kann über die Montage der
Module auf einer geerdeten Unterkonstruktion erfolgen. Integrierte
Erdungsverfahren müssen für die Erdung von PV-Modulen zertifiziert sein
Erdungsbohrungen
Æ0.236in (6mm)
PV-Laminat
Mutter
Zahnscheibe oder KEPS Mutter
Tellerscheibe
Schraube
und gemäß den spezifischen Anweisungen des jeweiligen Herstellers
montiert werden.
option C: Zusätzliche Erdungsvorrichtungen anderer Hersteller
Yingli Solar PV-Module können mit Vorrichtungen anderer Anbieter
geerdet werden, vorausgesetzt, diese sind für die Erdung von PV-Modulen
zertifiziert und werden gemäß den Anweisungen des Herstellers montiert.
M E C H A N I S C H E I N S TA L L AT I o N
Allgemeines
Yingli Solar PV-Module sind, je nach Modultyp, für eine maximale statische
Last an der Modulrückseite von bis zu 2400 Pa (Windlast) und eine maximale
statische Last an der Modulvorderseite von bis zu 2400 Pa bzw. 5400 Pa
(Wind- und Schneelast) zugelassen (siehe Datenblatt).
Unterkonstruktionen und andere mechanische Teile müssen für die für
den Anlagenstandort errechneten Wind- und Schneelasten ausgelegt und
zugelassen sein. Von der Unterkonstruktion dürfen keinerlei Kräfte auf Yingli
Solar PV-Module ausgehen; dazu zählen auch Kräfte aufgrund thermischer
Ausdehnung.
Die gewählte Montagemethode darf nicht zum direkten Kontakt zwischen
den Modulrahmen aus Aluminium und andersartigen Metallen führen, da
sonst galvanische Korrosion entsteht. In einem Nachtrag zum UL Standard
1703 „Flat Plate Photovoltaic Modules and Panels" („Photovoltaische
Flachmodule und Paneele") wird empfohlen, dass der Potenzialunterschied
bei Kombinationen unterschiedlicher Metalle nicht mehr als 0,5 Volt beträgt.
Yingli Solar PV-Module können im Quer- oder Hochformat montiert
werden (siehe Abbildung 10), wobei die Installation gemäß einer der unten
angegebenen Methoden erfolgen muss.
Querformat
Hochformat
Abbildung 10: Montage im Quer- und Hochformat
Damit die Brandschutzklasse aufrecht erhalten bleibt, muss der Abstand
zwischen der Moduloberfläche (Glasscheibe) und der Dachoberfläche
mindestens 10 cm betragen. Dieser Abstand ermöglicht zudem
die Belüftung und Kühlung der PV-Module. Aufgrund thermischer
Ausdehnung müssen die PV-Module mit einem Mindestabstand von 1 cm
zwischen zwei nebeneinanderliegenden Modulrahmen installiert werden.
Montagemethoden
Folgende Montagemethoden sind möglich:
Schrauben oder Klemmen
Wie viele Befestigungspunkte für die Module der jeweiligen Serien
vorgesehen sind, entnehmen Sie bitte der Technischen Anlage, die
dem vorliegenden Handbuch beiliegt. Abbildungen zur Anordnung
der Montagebohrungen sowie den Toleranzbereichen für die Klemmen
entnehmen Sie der Technischen Anlage. Nehmen Sie keine Änderungen
an den Montagebohrungen vor und bohren Sie keine zusätzlichen Löcher.
Vermeiden Sie übermäßigen Druck auf den Rahmen, um Verformungen
zu vermeiden.
Yingli Solar PV-Module, Installations- und Benutzerhandbuch / Seite 4
