yingli solar PV-module Benutzerhandbuch

yINGLI SoLAR PV-MoDULE
Installations- und Benutzerhandbuch
Stand: 13. Juni 2012 | Gilt für IEC zertifizierte Produkte
Das vorliegende Handbuch gilt für Photovoltaikmodule
(„PV-Module", allgemein
bezeichnet) der Yingli Green Energy Holding Co. Ltd.
(„Yingli Solar") und richtet sich ausdrücklich an qualifi-
zierte Fachleute („Installateure") einschließlich, jedoch
nicht beschränkt auf zugelassene Elektroinstallateure
und RAL zertifizierte Photovoltaikinstallateure.
E I N L E I T U N G
Vielen Dank, dass Sie sich für PV-Module von Yingli Solar entschieden
haben. Wir sind gerne für Sie da! Das vorliegende Handbuch enthält
wichtige Informationen zur elektrischen und mechanischen Installation
sowie zur Wartung von PV-Modulen. Bitte lesen Sie diese Informationen
und die ebenfalls enthaltenen Sicherheitshinweise sorgfältig durch und
machen Sie sich damit vertraut, bevor Sie mit der Handhabung, Installation
bzw. Wartung von Yingli Solar PV-Modulen beginnen.
Yingli Solar übernimmt keine Verantwortung und lehnt ausdrücklich
jegliche Haftung für Verluste, Schäden oder Kosten ab, die aufgrund
des vorliegenden Installations- und Benutzerhandbuchs oder im
Zusammenhang damit entstehen. Yingli Solar haftet nicht für Verletzungen
von Patentrechten oder anderen Rechten Dritter, die sich ggf. aus der
Nutzung der Yingli Solar PV-Module ergeben. Eine Lizenz wird weder
ausdrücklich oder stillschweigend noch gemäß einem Patent oder
Patentrecht erteilt. Die in diesem Handbuch enthaltenen Informationen
gelten als verlässlich. Sie stellen jedoch keine ausdrückliche oder
stillschweigende Garantie dar. Yingli Solar behält sich das Recht vor,
PV-Module und andere Produkte, deren Spezifikationen sowie das
vorliegende Handbuch ohne vorherige Mitteilung zu ändern.
Yingli Solar und seine Tochtergesellschaften haften nicht für Schäden
aufgrund unsachgemäßer Installation, Nutzung oder Wartung der Yingli
Solar PV-Module, einschließlich, jedoch ohne Beschränkung auf Schäden,
Verluste oder Kosten, die durch Nichtbeachtung der Anweisungen dieses
Handbuchs oder im Zusammenhang mit Produkten anderer Hersteller
entstehen.
Yingli Solar PV-Module entsprechen den Anforderungen der Normen IEC
61215 und IEC 61730 für die Anwendungsklasse A. Module, die in diese
Anwendungsklasse fallen, können in Systemen mit einer Gleichspannung
von über 50 V oder 240 W und mit unbeschränkter Zugänglichkeit eingesetzt
werden. Module, die nach den Sicherheitsnormen IEC 61730-1 und IEC
61730-2 zertifiziert sind und zu dieser Anwendungsklasse gehören, erfüllen
die Anforderungen der Schutzklasse II. Im Rahmen der Zertifizierung der
PV-Module wurde die Erfüllung der Zertifizierungsanforderungen durch
das vorliegende Handbuchs von einem unabhängigen Zertifizierungslabor
geprüft.
Das Installations- und Benutzerhandbuch ist in verschiedenen Sprachen
verfügbar. Sollten unterschiedliche
abweichen, ist die englische Fassung maßgeblich.
Bei Nichterfüllung der im
Anforderungen wird die beschränkte Garantie für PV-Module ungültig,
die Yingli Solar dem Erstkäufer zum Zeitpunkt des Kaufs gewährt. Das
Handbuch enthält zusätzliche Empfehlungen für mehr
Leistung. Bitte händigen Sie dem Besitzer der Photovoltaikanlage
eine Kopie dieses Handbuchs aus und geben Sie ihm alle relevanten
Informationen zu Sicherheit, Betrieb und Wartung.
S I C H E R H E I T
Allgemeines
Sie müssen sämtliche geltenden lokalen, Landes- und Bundesvorschriften
zu Hochbau, Elektroinstallationen, Feuerschutz und Sicherheit verstehen
y I N G L I S o L A R . C o M
auch als Solarpaneele
Sprachversionen voneinander
vorliegenden Handbuch angeführten
Sicherheit und
und einhalten, und sich vor der Installation bzw. Wartung von PV-Modulen
bei den zuständigen Behörden über eventuelle Zulassungsbedingungen
informieren.
PV-Dachanlagen sollten nur auf Wohnhäuser installiert werden, nachdem
ein zertifizierter Baufachmann oder Ingenieur die intakte Konstruktion
offiziell geprüft hat und bestätigt, dass das Gebäude das zusätzliche
Gewicht der Komponenten der Photovoltaikanlage und PV-Module
tragen kann.
Aus Sicherheitsgründen darf mit den Dacharbeiten
erst begonnen
Sicherheitsvorkehrungen getroffen wurden, einschließlich,
jedoch ohne Beschränkung auf Sturzprophylaxe, Leitern
oder Treppen sowie persönliche Schutzausrüstung.
Aus Sicherheitsgründen dürfen bei ungünstigen Bedingungen wie
etwa starkem und böigem Wind sowie bei nasser oder eisbedeckter
Dachoberfläche keine Arbeiten an den PV-Modulen durchgeführt werden.
Photovoltaische Flachmodule bestehen aus einer laminierten Einheit, bei
der die Solarzellen mit Isoliermaterial versiegelt und von einer stabilen
Glasabdeckung und einem isolierenden Substrat geschützt sind. Die
laminierte Einheit wird von einem Aluminiumrahmen verstärkt, mit dem

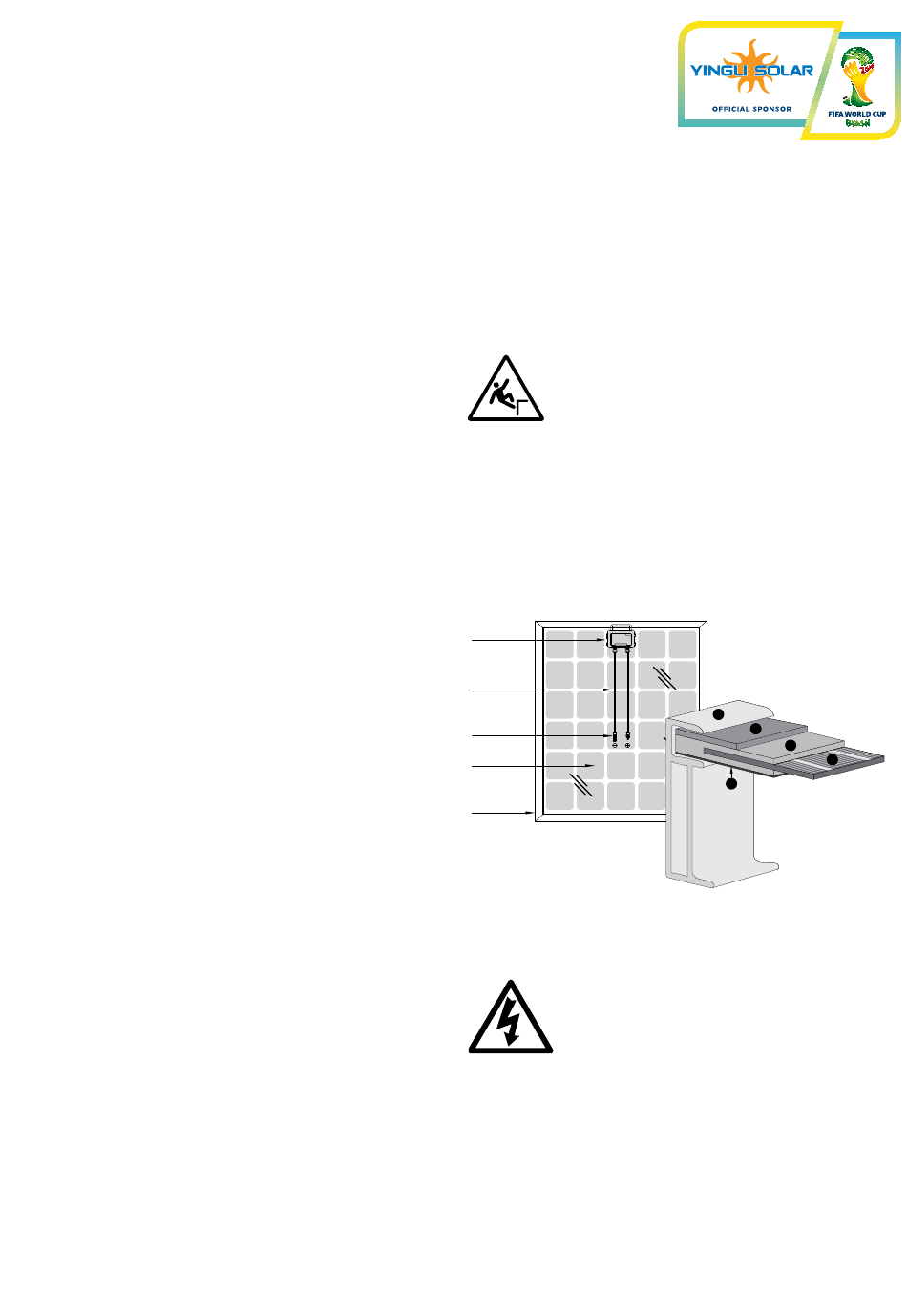

das Modul auch auf das Dach installiert wird. Abbildung 1 zeigt die
einzelnen Komponenten eines PV-Moduls.
Anschlussdose
Kabel
Steckverbinder
Solarzelle
Rahmen
Abbildung 1: Modulkomponenten und Querschnitt der laminierten Einheit
Elektrisch
Bei Lichteinstrahlung jeder Intensität können PV-Module
Strom und Spannung erzeugen. Je intensiver die
Lichteinstrahlung ist, desto höher ist die Stromstärke.
Gleichspannung ab 30 Volt kann tödlich sein. Das
Berühren des Schaltungssystems einer aktiven PV-Anlage
bei Lichteinstrahlung kann zu einem tödlichen Stromschlag
führen.
PV-Module können außer Strom gesetzt werden, indem sie an einen
vollständig dunklen Ort gestellt werden oder indem ihre Oberfläche mit
einem lichtundurchlässigen Material abgedeckt wird. Beachten Sie die
Sicherheitsvorschriften für stromführende elektrische Geräte, wenn Sie an
Modulen arbeiten, die einer Lichtquelle ausgesetzt sind. Arbeiten Sie mit
isolierten Werkzeugen und tragen Sie keinen Metallschmuck.
Zur Vermeidung von Lichtbögen und Stromstößen dürfen Sie elektrische
Verbindungen nicht unter Last trennen. Defekte elektrische Verbindungen
können ebenfalls zu Lichtbögen und Stromstößen führen. Halten Sie
die Stecker trocken und sauber und prüfen Sie den einwandfreien
Yingli Solar PV-Module, Installations- und Benutzerhandbuch / Seite 1
werden, wenn alle notwendigen
1. Aluminiumrahmen
2. Glasabdeckung
3. EVA-Folie zur Versiegelung
4. Solarzelle
5. Rückseitenfolie
1
2
3
4
5
