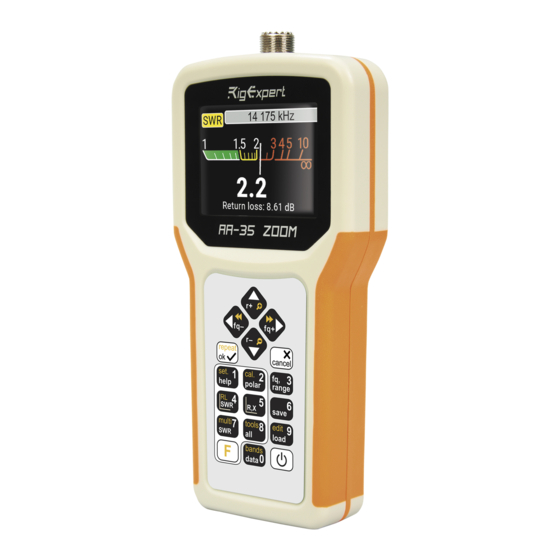

- Seite 1 AA-35 ZOOM Rigexpert Rigexpert ® ® Antenne und Kabel Analysator Handbuch...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung 45556677889 Bedienung des AA-35 ZOOM Zum ersten Mal Gebrauch Hauptmenü Multifunktionstasten Anschluss an Ihrer Antenne SWR-Chart-Diagramm ZOOM-Datenanzeige Frequenz und Reichweite Eintrag R, X-Diagramm Speicherbetrieb SWR-Modus Anzeige aller Parameter Anwendungen Antennen Koaxialleitungen Messung anderer Elemente Anhänge Anhang 1: Spezifikationen Anhang 2: Vorsichtsmaßnahmen Anhang... -
Seite 4: Einführung
Einführung Vielen Dank für den Kauf eines Rigexpert AA-35 ZOOM Antenne Vielen Dank für den Kauf eines Rigexpert AA-35 ZOOM Antenne Vielen Dank für den Kauf eines Rigexpert AA-35 ZOOM Antenne und Kabel Analyzer! Wir haben unser Bestes es leistungsstarke und dennoch einfach zu bedienen zu machen. -
Seite 5: Hauptmenü
Dieser Indikator wird mit einem USB-Symbol ersetzt, wenn der Analysator an den Computer angeschlossen ist. Sie können Hotkeys für den schnellen Zugriff auf bestimmte Aufgaben verwenden. Zum Beispiel, drücken Sie (SWR-Diagramm), um den SWR-Diagramm Bildschirm sofort zu öffnen. Verwenden Sie Li-Ion Rigexpert AA-35 ZOOM... -
Seite 6: Anschluss An Ihre Antenne
Multifunktionstasten Die meisten Tasten auf der Tastatur des Analysators führen mehrere Funktionen. Zum Beispiel Zahlen (1) verwendet, Frequenz und andere numerische Parameter einzugeben. Hauptfunktionen (2) bieten einen schnellen Zugriff auf die häufigsten Aufgaben. Alternative Funktionen (3) ausgeführt werden, wenn der Benutzer die Griffe (Functional) Schlüssel. - Seite 7 (Cursor nach oben) oder (Cursor nach unten) Tastenkombination der vertikalen vergrößern Skala des Diagramms. (OK) Taste für die neue Messung zu starten. Vergessen Sie nicht, die drücken (Funktionstaste) und Drücken Sie um schnell eine Amateurfunkband zu wählen. Rigexpert AA-35 ZOOM...
-
Seite 8: Frequenz Und Reichweite Eintrag
Datenbild Das Datenbild ist in all Chart-Modi zur Verfügung. Drücken Sie die (Data) Schlüssel verschiedene Parameter einer Last am Cursor anzuzeigen. Frequenz und Reichweite Eintrag Um die Mittenfrequenz oder der Wobbelbereich einzugeben, ( Frequenz, ( Frequenz, drücken Sie die Angebot) Schlüssel. Angebot) Schlüssel. -
Seite 9: R, X-Diagramm
Das Diagramm wird angezeigt R und X für Reihen- oder Parallelmodellen einer Last. Drücken Sie (Funktionstaste) wechseln zwischen diesen Modellen. Die Markierung am unteren Rand des Bildschirms zeigt eine Resonanz Frequenz am nächsten zum Zentrum des Scans. Rigexpert AA-35 ZOOM... -
Seite 10: Speicherbetrieb
Speicherbetrieb Drücken Sie die (Speicher) Taste des sparen Diagramm in einer von 10 verfügbaren Speicherplätze. Um Ihre Messwerte aus dem Speicher, drücken Sie dann abrufen (Last) Schlüssel, wählen eine Speicherschlitznummer und Drücken (OK). (Funktionstaste) So benennen Sie alle vorhandenen Speicher-Steckplatz drücken (Edit) Tastenkombination. -
Seite 11: Anzeige Aller Parameter
• In dem parallel Modell Impedanz als Widerstand • In dem parallel Modell Impedanz als Widerstand • und Reaktanz parallel geschaltet ausgedrückt: und Reaktanz in Serie geschaltet ausgedrückt: Z = R + jX Z = R + jX || Rigexpert AA-35 ZOOM... -
Seite 12: Anwendungen
Anwendungen Antennen Überprüfen Sie die Antenne Es ist eine gute Idee, eine Antenne vor dem Anschluss an dem Empfangs- oder Sendeanlagen zu überprüfen. Das SWR-Chart überprüfen. Das SWR-Chart Modus ist für diesen Zweck gut. Das Bild auf der linken Seite zeigt das SWR-Diagramm einer HF-Antenne. -
Seite 13: Einstellen Der Antenne
(Reaktanz) gleich Null ist: In dem Leerlauf Fall Resonanzfrequenzen • entsprechen (links nach rechts) 1/4, 3/4, 5/4 usw. der Wellenlänge in diesem Kabel; Für die kurzgeschlossene Kabel, werden diese • Punkte bei 1/2 liegt, 1, 3/2 usw. der Wellenlänge. Rigexpert AA-35 ZOOM... -
Seite 14: Kabellängenmessung
Kabellängenmessung Resonanzfrequenzen ein Kabel hängt von seiner sowie auf dem Verkürzungsfaktor Länge. EIN Geschwindigkeitsfaktor ist ein Resonanzfrequenzen ein Kabel hängt von seiner sowie auf dem Verkürzungsfaktor Länge. EIN Geschwindigkeitsfaktor ist ein Resonanzfrequenzen ein Kabel hängt von seiner sowie auf dem Verkürzungsfaktor Länge. EIN Geschwindigkeitsfaktor ist ein Resonanzfrequenzen ein Kabel hängt von seiner sowie auf dem Verkürzungsfaktor Länge. -
Seite 15: Geschwindigkeitsfaktormessung
Resonanzfrequenz (in Hz). 616.640.000 Meter pro Sekunde finden die Verkürzungsfaktor. finden die Verkürzungsfaktor. 188.000.000 / 299.792.458 = 0,63 3. Schließlich Nur teilt die obige Geschwindigkeit durch die - oder - elektromagnetischen konstant. 616.640.000 / 983.571.056 = 0,63 Rigexpert AA-35 ZOOM fünfzehn... -
Seite 16: Kabelfehlerortung
Kabelfehlerortung Um die Position eines wahrscheinlichen Fehlers in einem Kabel zu finden, verwenden Sie einfach die gleiche Methode wie bei seiner Länge. Sehen Sie sich das Verhalten der reaktiven Komponente ( X) in der Nähe der Null-Frequenz: seiner Länge. Sehen Sie sich das Verhalten der reaktiven Komponente ( X) in der Nähe der Null-Frequenz: seiner Länge. - Seite 17 Ende des Kabels, bis die X Wert fällt (oder von dem fernen Ende des Kabels, bis die X Wert fällt (oder sein Vorzeichen ändert) auf Null. Vergessen Sie nicht die Leerlauf wiederherzustellen, wenn nötig. Rigexpert AA-35 ZOOM...
-
Seite 18: Messen Der Charakteristischen Impedanz
Messen der charakteristischen Impedanz Das charakteristische Impedanz ist einer der wichtigsten Parameter eines Koaxialkabels. Üblicherweise wird sein Wert Das charakteristische Impedanz ist einer der wichtigsten Parameter eines Koaxialkabels. Üblicherweise wird sein Wert Das charakteristische Impedanz ist einer der wichtigsten Parameter eines Koaxialkabels. Üblicherweise wird sein Wert auf dem Kabel vom Hersteller gedruckt. - Seite 19 Beispiel 1: Quadratwurzel von (27.2 × 94,3) 5. Berechnen der Quadratwurzel aus dem Produkt dieser beiden Werte. 50,7 Ohm Beispiel 2: Quadratwurzel von (105,0 × 37,9) Beispiel 2: Quadratwurzel von (105,0 × 37,9) Beispiel 2: Quadratwurzel von (105,0 × 37,9) 63,1 Ohm Rigexpert AA-35 ZOOM...
-
Seite 20: Messung Anderer Elemente
Messung anderer Elemente Obwohl Xpert AA-35 ZOOM für die Verwendung mit Antennen und antennafeeder Pfaden ausgelegt ist, kann es erfolgreich Parameter anderer HF-Elemente verwendet werden, zu messen. Kondensatoren und Induktivitäten Der Analysator kann Kapazität von einigen pF bis etwa 0,1 & mgr; F sowie Induktivität von einigen nH bis etwa 100 &... - Seite 21 Unknown Induktor Transformer Rigexpert-Analysatoren können auch zur Überprüfung RF Transformatoren verwendet werden. Schließen Sie einen 50 Ohm-Widerstand mit der Sekundärspule (1: 1 Transformatoren) und Verwendung SWR-Chart oder R, X-Diagramm Ohm-Widerstand mit der Sekundärspule (1: 1 Transformatoren) und Verwendung SWR-Chart oder R, X-Diagramm Ohm-Widerstand mit der Sekundärspule (1: 1 Transformatoren) und Verwendung SWR-Chart oder R, X-Diagramm...
- Seite 22 Traps EIN Falle in der Regel ist ein Resonanz-LC-Netzwerk in Mehrbandantennen verwendet. Durch Verwendung einer einfache EIN Falle in der Regel ist ein Resonanz-LC-Netzwerk in Mehrbandantennen verwendet. Durch Verwendung einer einfache EIN Falle in der Regel ist ein Resonanz-LC-Netzwerk in Mehrbandantennen verwendet. Durch Verwendung einer einfache Ein-Windungs-Drahtspule, eine Resonanzfrequenz von einer Fall gemessen werden.
-
Seite 23: Swr-Messbereich
Gewicht: 310 g (10,9 Unzen) w / o Batterien Steckertyp: UHF (SO-239) • Garantie: zwei Jahre Garantie: zwei Jahre • Ausgangssignalform: Quadrat, von 0,06 bis 35 MHz Rigexpert AA-35 ZOOM wird in • Ausgangsleistung: +13 dBm (bei 50 Ohm Last) der Ukraine. Rigexpert AA-35 ZOOM... -
Seite 24: 2: Vorsichtsmaßnahmen Anhang
Anhang 2 Vorsichtsmaßnahmen noch nie verbinden Sie den Analysator auf Ihre Antenne in Gewittern. Blitzeinschläge noch nie verbinden Sie den Analysator auf Ihre Antenne in Gewittern. Blitzeinschläge sowie statische Entladung kann der Bediener töten. noch nie verlassen Sie den Analysator an Ihrer Antenne verbunden, nachdem Sie noch nie verlassen Sie den Analysator an Ihrer Antenne verbunden, nachdem Sie arbeitet es fertig. - Seite 25 ( Test mit Last). Für den dritten Test, und die dritte ( Test mit Last). Für den dritten Test, stellen Sie sicher, eine gute 50 Ohm Last direkt an den Analysator Antennenanschluss zu verbinden. Rigexpert AA-35 ZOOM...
-
Seite 26: 3: Setup-Menü
Anhang 3 Setup-Menü Für den schnellen Zugriff auf die Konfiguration Menü, Für den schnellen Zugriff auf die Konfiguration Menü, Für den schnellen Zugriff auf die Konfiguration Menü, Tastenkombination. drücken Sie die Es gibt mehrere Einstellungen in der Konfiguration Es gibt mehrere Einstellungen in der Konfiguration Speisekarte: •... - Seite 27 Rig Expert Ukraine Ltd. von 2 Solomenska Ploscha, Kiew, 03035, Ukraine Rig Expert Ukraine Ltd. von 2 Solomenska Ploscha, Kiew, 03035, Ukraine Xpert AA-35 ZOOM auf die sich diese Erklärung bezieht, in Übereinstimmung mit den folgenden Normen und / oder normativen Dokumenten betrifft: Wir, Titel: Referenznummer.:...
- Seite 28 Dieses Symbol ist nur gültig in der Europäischen Union (EU). Wenn Sie dieses Produkt entsorgen möchten, geben Sie bitte Ihre örtlichen Behörden oder Ihren Händler und für die richtige Methode der Entsorgung. http://www.rigexpert.com Copyright © 2017-2018 Rig Expert Ukraine Ltd. „Rigexpert“ ist ein eingetragenes Warenzeichen der Rig Expert Ukraine Ltd. Made in Ukraine Doc. Datum: 29-Aug-2018...
